测试PW5100输入1V-3V升压3.3V,5V的输出电流数据表格
- 2020-09-17 21:18:00
- admin 原创
- 3505
PW5100是一款高效率、 10uA低功耗、低纹波,带 EN可关断输出脚的同步升压 IC, PW5100外围简洁,仅需要 2 个贴片电容,一个贴片电感( 1uh-4.7uh )即可。
PW5100输入电压: 0.7V-5V
PW5100输出电压: 3V,3.3V,5V固定值。
PW5100的升压模块小PCB板子:

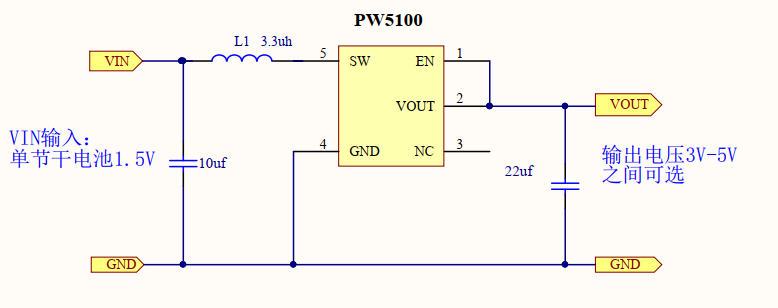

PW5100电路图:
PW5100-3.3V的不同输出电流测试数据:
输入电压 |
输入电流 |
输出电压 |
输出电流 |
|
3V |
0.6A |
3.28V |
500MA |
空载输出 3.3V |
2.5V |
0.75A |
3.23V |
500MA |
输出电流加大, 输出电压变小。 输入电压越大,输出电流跟大。 |
2.2V |
0.9A |
3.21V |
500MA |
|
2V |
1A |
3.16V |
500MA |
|
1.8V |
1.25A |
3.09V |
500MA |
|
输入电压 |
输入电流 |
输出电压 |
输出电流 |
|
0.907V |
0.21A |
3.26V |
50MA |
|
0.887V |
0.45A |
3.21V |
100MA |
|
0.857V |
0.83A |
3.12V |
150MA |
|
输入电压 |
输入电流 |
输出电压 |
输出电流 |
|
1V |
0.96A |
3.09V |
200MA |
|
1.03V |
0.5A |
3.21V |
130MA |
|
1.05V |
0.25A |
3.26V |
70MA |
|
输入电压 |
输入电流 |
输出电压 |
输出电流 |
|
1.16V |
1A |
3.05V |
250MA |
|
1.19V |
0.56A |
3.20V |
170MA |
|
输入电压 |
输入电流 |
输出电压 |
输出电流 |
|
1.5V |
1.28A |
3.04V |
400MA |
|
1.5V |
0.65A |
3.21V |
250MA |
|
1.5V |
0.37A |
3.25V |
150MA |
|
PW5100-5V输出的测试数据:
输入电压
输入电流
输出电压
输出电流
备注
1V
0.35A
4.96V
60MA
空载输出 5.0V
1V
0.47A
4.91V
80MA
输出电流加大,输出电压变小
1V
0.62A
4.86V
100MA
1.2V
0.34A
4.97V
70MA
空载输出 5.0V
1.2V
0.49A
4.92V
100MA
输出电流加大,输出电压变小
1.2V
0.65A
4.86V
130MA
1.5V
0.42A
4.96V
110MA
空载输出 5.0V
1.5V
0.56A
4.91V
145MA
输出电流加大,输出电压变小
1.5V
0.71A
4.86V
180MA
输入电压
输入电流
输出电压
输出电流
备注
2V
0.57A
4.96V
200MA
空载输出 5.0V
2V
0.73A
4.90V
250MA
输出电流加大,输出电压变小
2V
0.9
4.84V
300MA
2.5V
0.69A
4.95V
300MA
空载输出 5.0V
2.5V
0.84A
4.90V
360MA
输出电流加大,输出电压变小
2.5V
0.95A
4.86V
400MA
3V
0.8A
4.96V
410MA
空载输出 5.0V
3V
1A
4.91V
500MA
输出电流加大,输出电压变小
3V
1.09A
4.87V
540MA
3.7V
0.97A
5.0V
600MA
3.7V
1.12A
4.94V
680MA
