进行恒流/恒压充电。充电电流可以由外部电阻编程决定，最大充电电流可以达到 500mA。
PW4054 有个漏极开路输出的状态指示输出端，充电状态指示端 CHRG。芯片内部的功率管电路
在芯片的结温超过 135℃时自动降低充电电流，这个功能可以使用户最大限度利用芯片充电，不
用担心芯片过热而损坏芯片或者外部元器件。

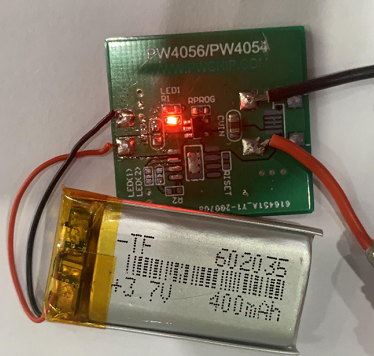

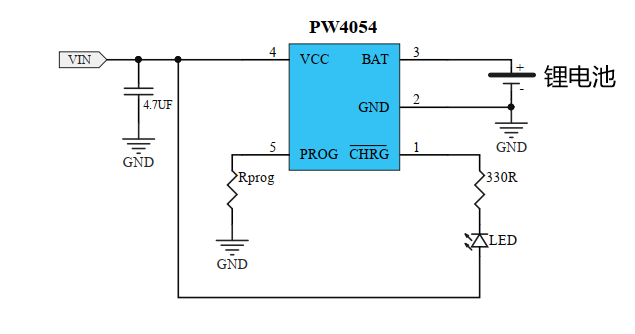

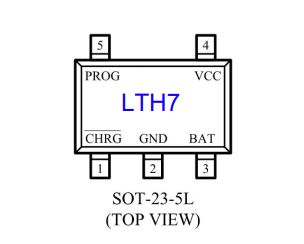

PW4054电路图：

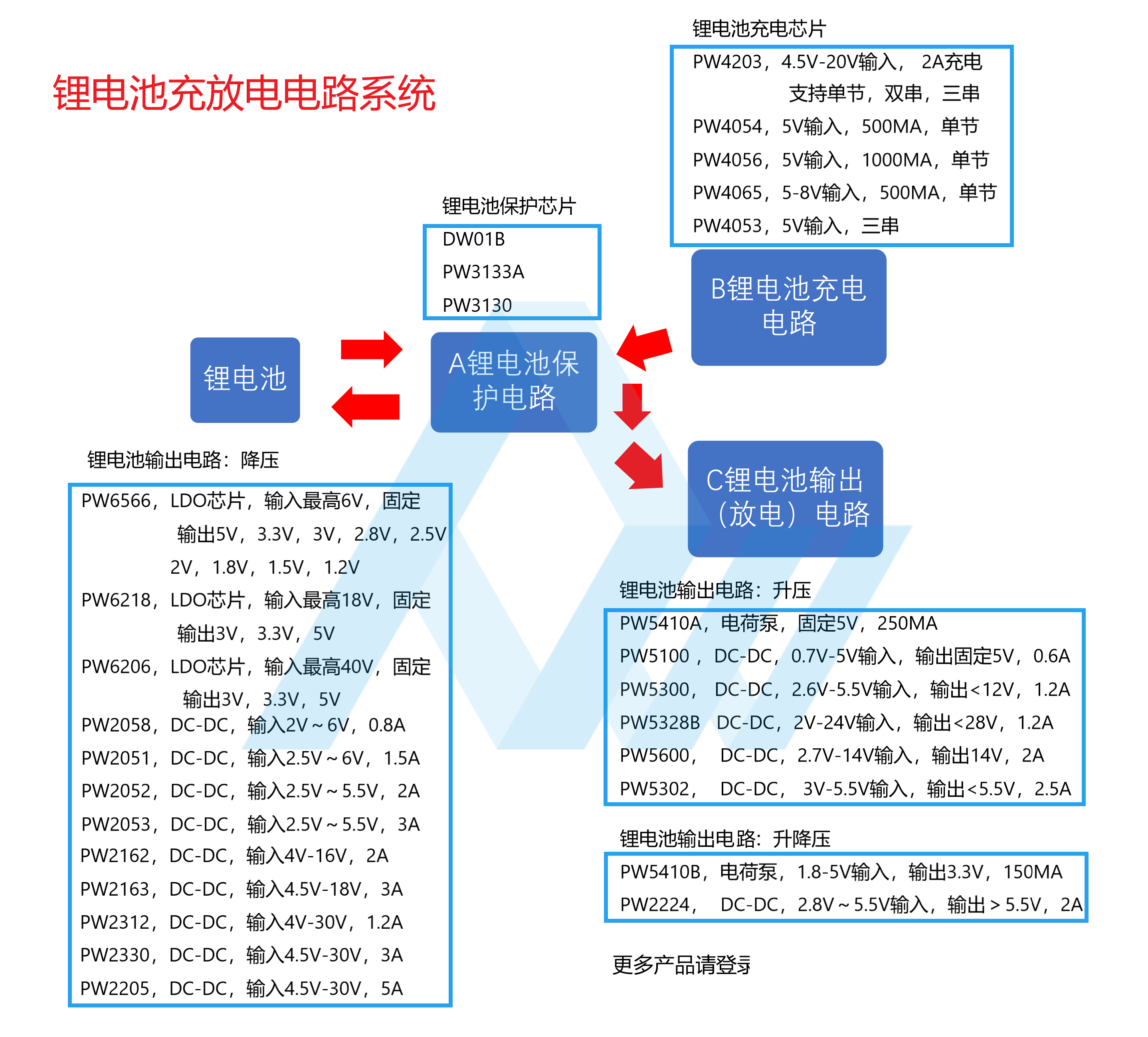

PW4054应用非常广泛：玩具，美容仪，充电宝，TWS耳机，音箱，LED球泡灯（带锂电池）等等很多，

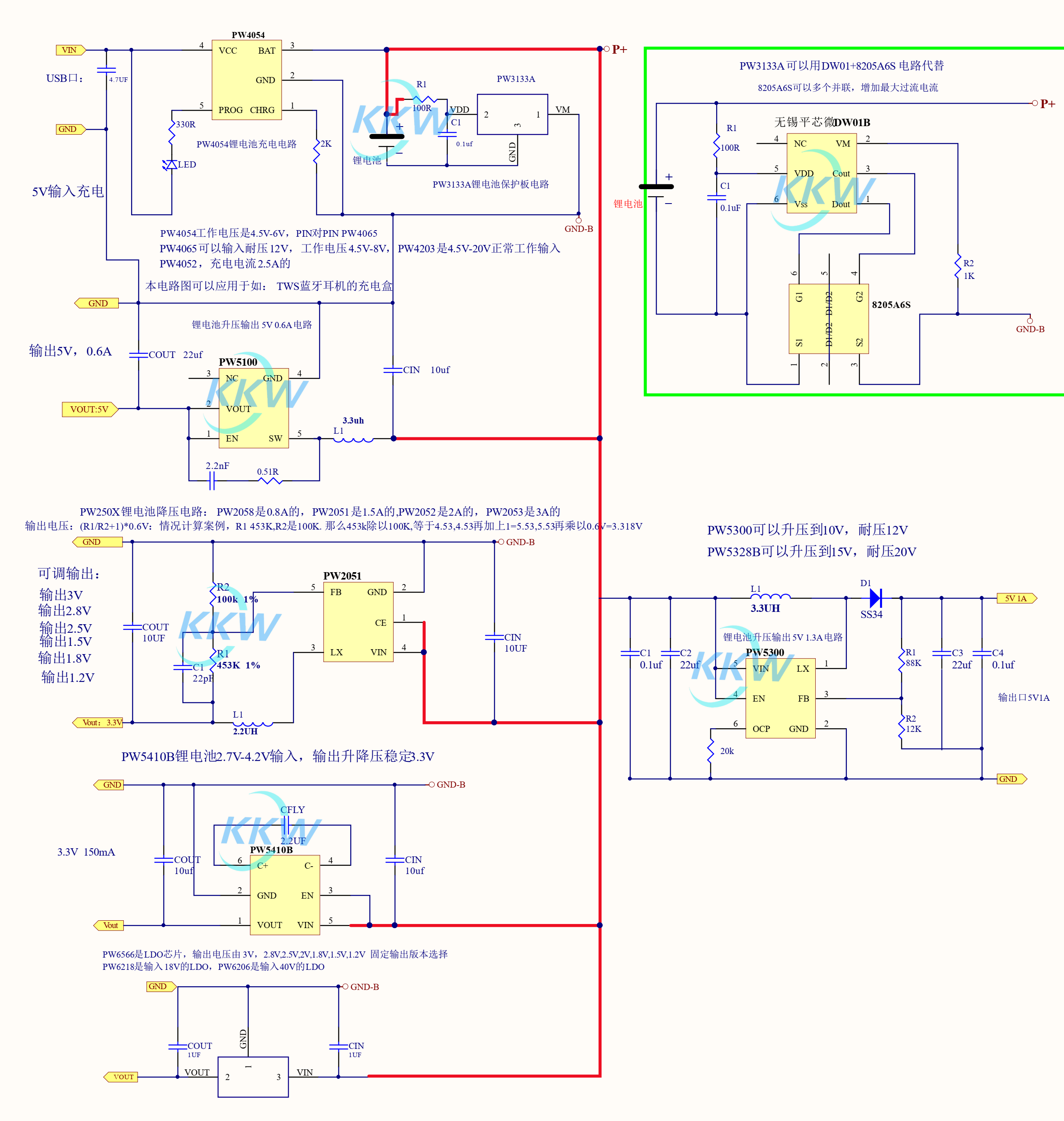

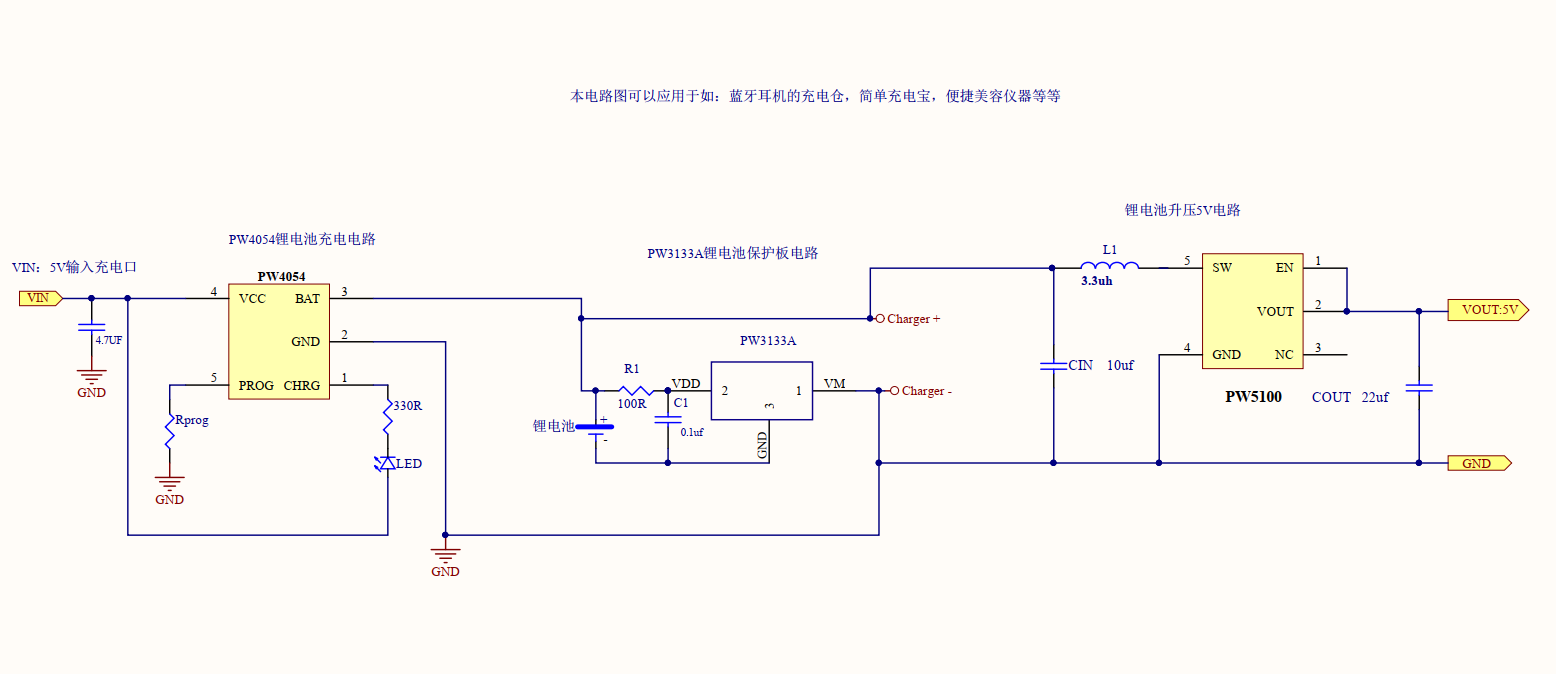

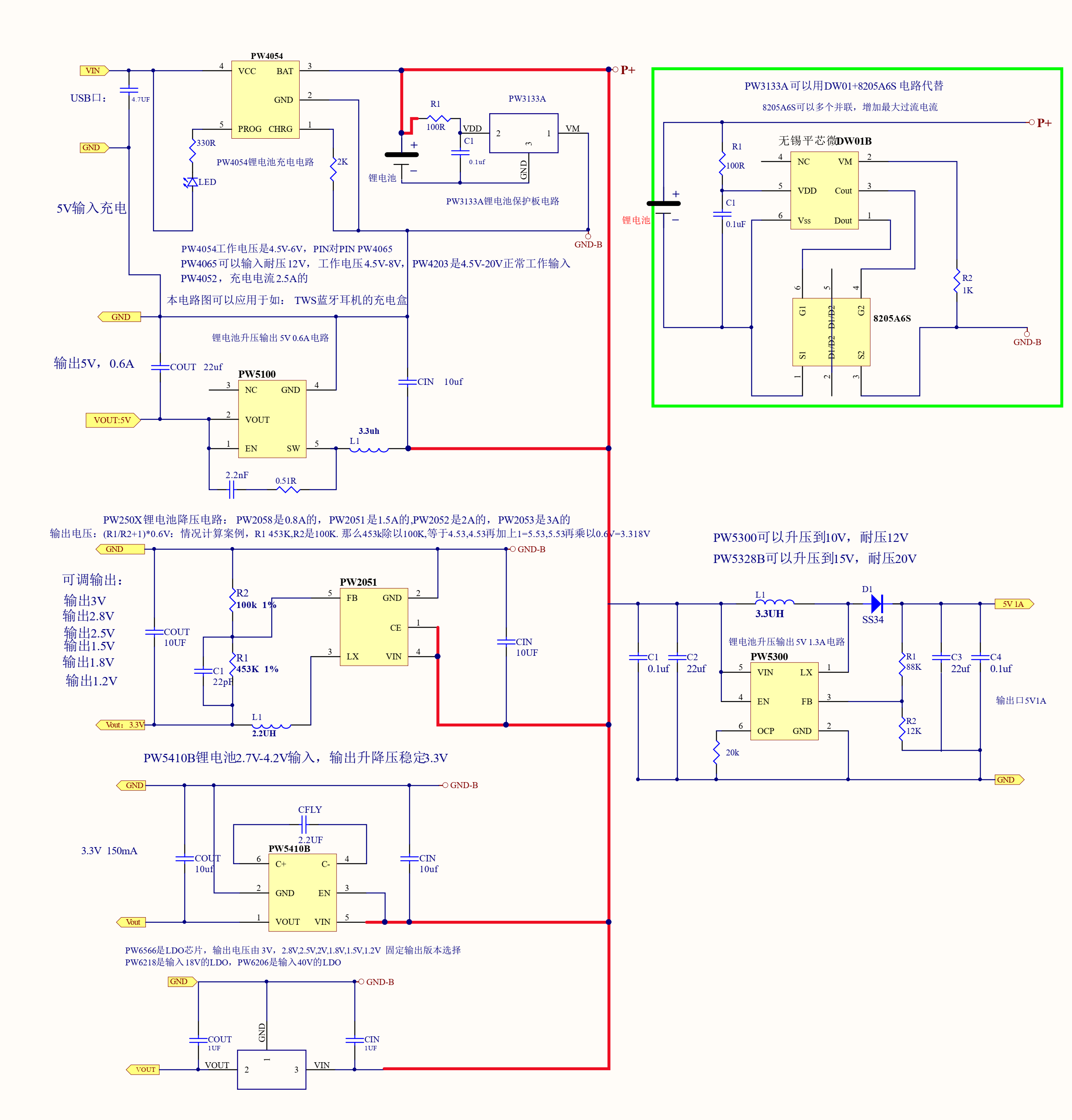

下图是一个TWS充电仓的电路图，或者充电宝电路图。 PCB文件已经上传到附件可以给大家下载。
