1V转3V电路图，200MA输出，PW5100代理

1V升 3V，输出 100MA升压 IC

1V升 3V芯片， IC外围简单

1V升 3V模块芯片，功耗低

1V升压 3V芯片，外围仅 3个元件

1V升压 3V模块芯片，大电流

1V升压 3V，稳压芯片

1V转 3V芯片，功耗低，电流大

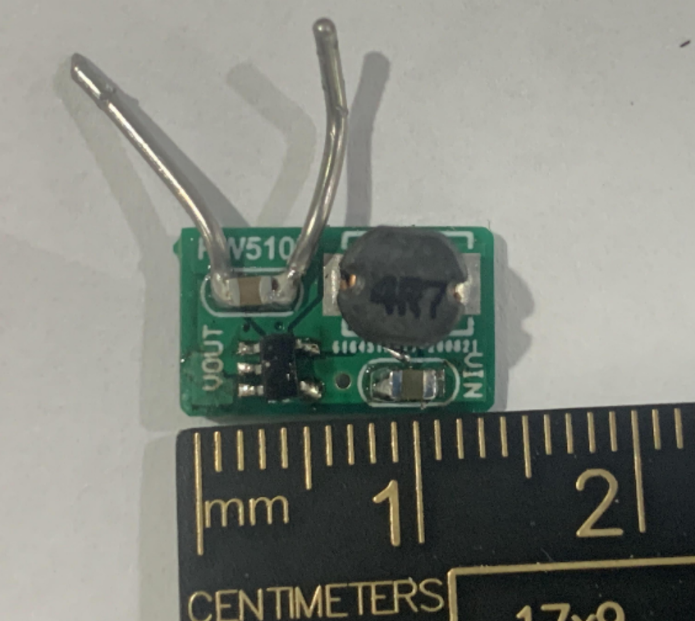

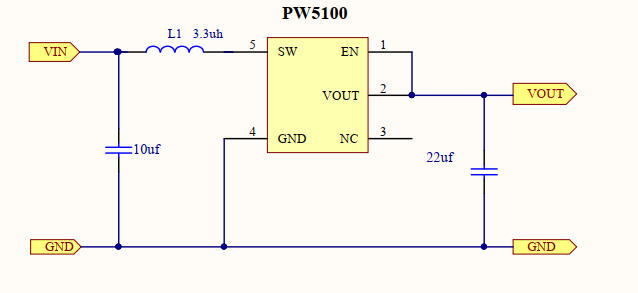

PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定的脉宽；参考电压电路提供稳定的参考电平；并且由于采用内部的修正技术，保证了输出电压可达到±2.5%精度。

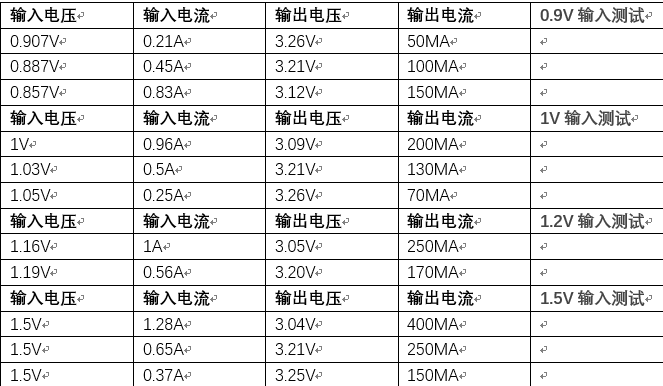

PW5100输入电压范围0.7V-5V，输出固定电压：3V，3.3V，5V，效率最高95%，低功耗10Ua,芯片开关电路1.5A，封装SOT23-5，电感采用1uh-10uh。

PW5100 是一款高效率、10uA低功耗、低纹波、高工作频率1.2MHZ的 PFM 同步升压 DC/DC 变换器。输入电压最低0.7V，输入电压范围0.7V-5V之间，输出电压可选固定输出值，从 3.0V 至 5.0V 的固定输出电压.最大开关电流1.5A.
