高耐压OVP保护芯片PW1600与PW2609A深度解析

高耐压OVP保护芯片PW1600与PW2609A深度解析

在现代电子设备中，过电压保护（OVP）是确保电路稳定性和安全性的关键。本文将详细介绍两款高性能的OVP保护芯片——PW1600和PW2609A，包括其电压和电流参数，以及各自的特点和应用范围。

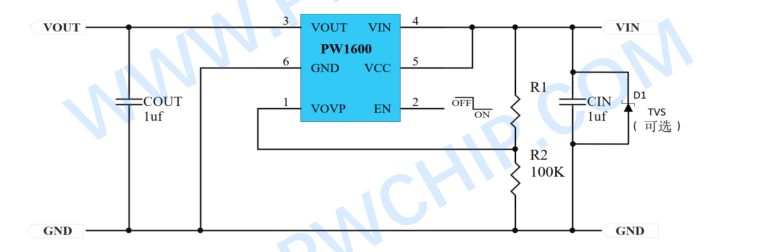

一、PW1600：宽电压范围下的稳健守护者

PW1600是一款集成了前端过电压和过温保护功能的OVP保护芯片。其宽输入电压工作范围（3V-60V）使得它能够在各种复杂环境下稳定工作。该芯片的过压保护值可外部设置，具备超快的过压保护响应速度，确保后级电路的安全。

电压与电流参数：

• 最大持续负载电流：2.5A
• 峰值电流：3A
• 内部默认的固定OVP阈值：6.1V或外部可编程的OVP阈值：4V~55V

特点概述：

• 极低的导通阻抗（80mΩ）保证了电路的高效运行。
• 过热保护关机和自动恢复电路有效防止芯片过热失效。
• SOT23-6L封装使其具有良好的可集成性。

应用范围：

• 车载设备
• 便携式及可穿戴设备

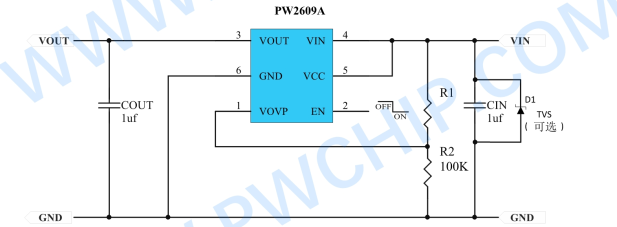

二、PW2609A：高性能OVP保护的新标杆

PW2609A以其优异的性能和灵活的配置选项，成为OVP保护领域的新标杆。其支持3V到40V的宽输入电压工作范围，过压保护阈值可外部设置或采用内部默认的6.1V设置。

电压与电流参数：

• 最大峰值负载电流：5A
• 最大持续负载电流：3A
• 可编程的OVP过压关闭阈值：4V~24V

特点概述：

• 超低的导通阻抗（35mΩ）确保电路系统应用更好的性能。
• 快速的过压保护响应速度（50ns）能够迅速应对突发状况。
• 集成过热保护关机和自动恢复电路，提升芯片耐用性。
• 符合RoHS标准且无卤素，符合环保要求。

应用范围：

• 车载设备
• 电子烟、蓝牙耳机等便携设备
• 锂电池充电电路设计的输入过压保护

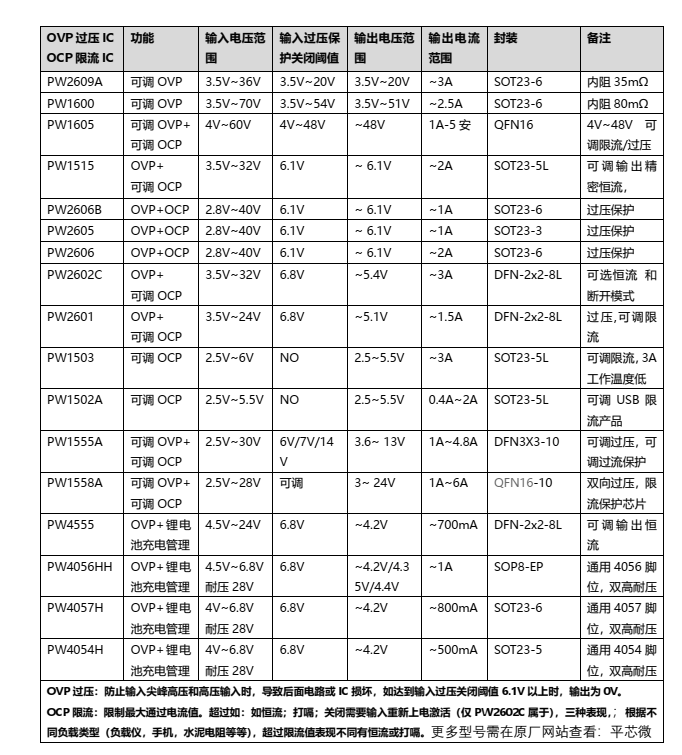

三、PW1600与PW2609A的对比与选择

两款芯片在过电压保护方面均表现出色，但在具体应用时需要根据实际需求进行选择。PW1600拥有更宽的输入电压范围和更高的峰值电流，适合对电压和电流要求较高的应用场景；而PW2609A则以其更低的导通阻抗和更快的过压保护响应速度，在需要高精度和快速响应的应用中表现更为出色。

四、结语

PW1600和PW2609A作为高性能的OVP保护芯片，在现代电子设备中发挥着重要作用。它们不仅提供了稳定可靠的过电压保护功能，还具备高效、灵活的配置选项，能够满足不同应用场景的需求。随着电子技术的不断发展，这两款芯片将在更多领域展现出其卓越的性能和价值。
