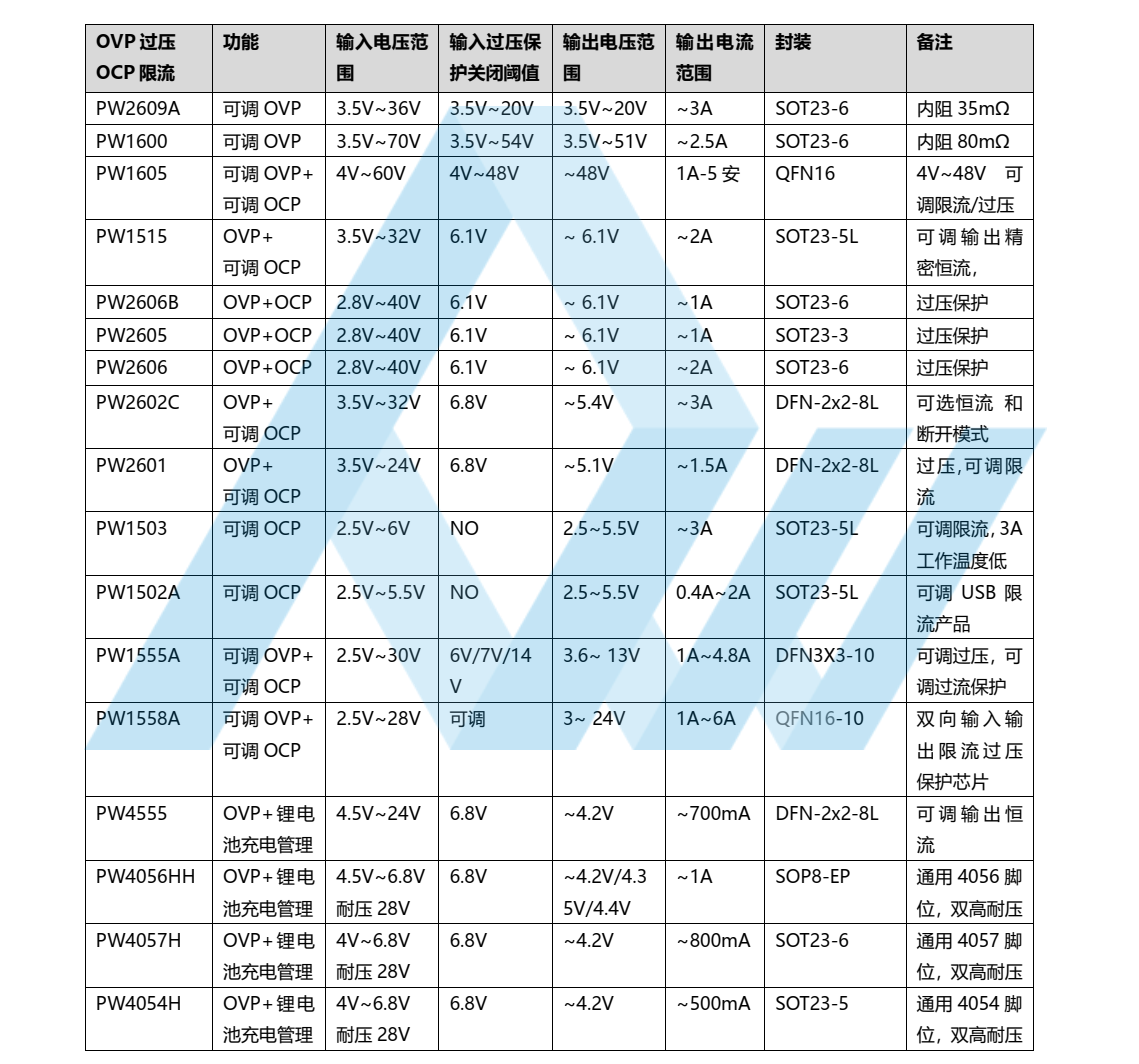

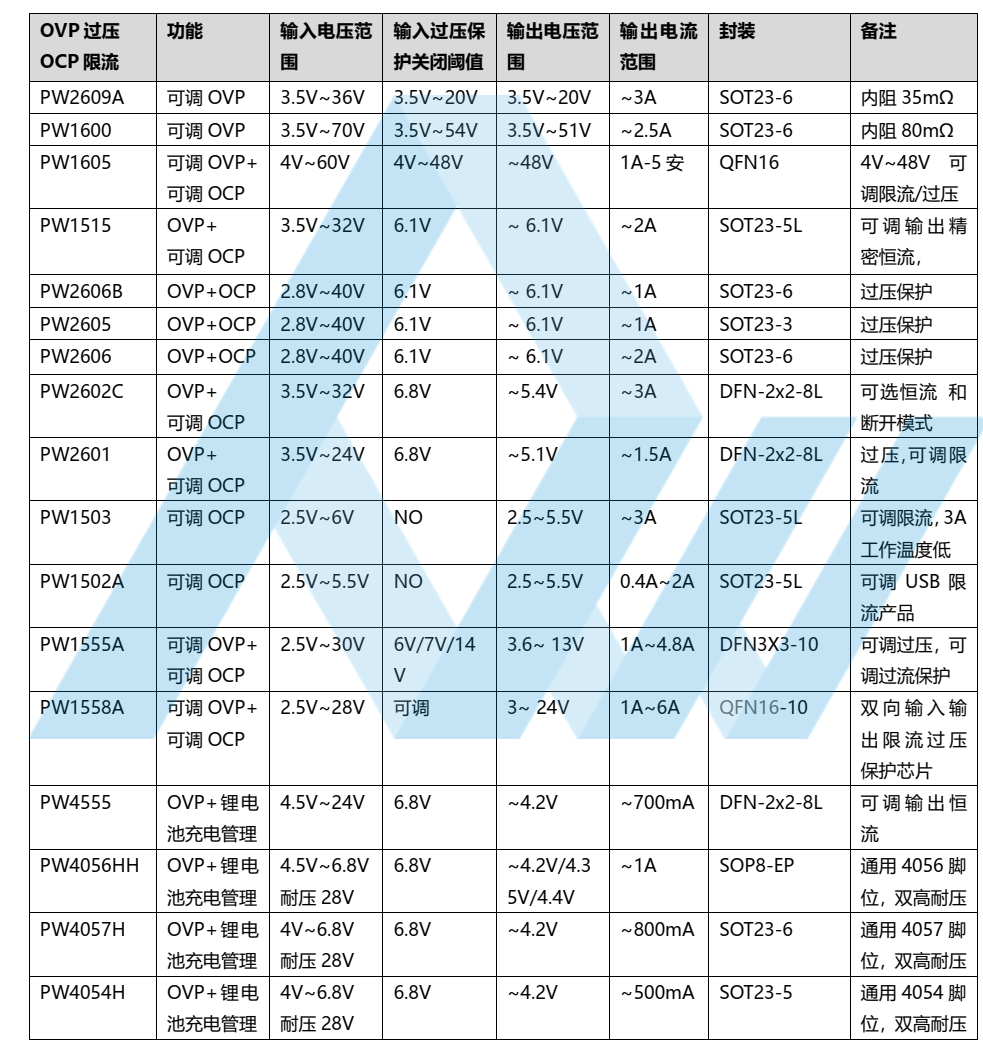

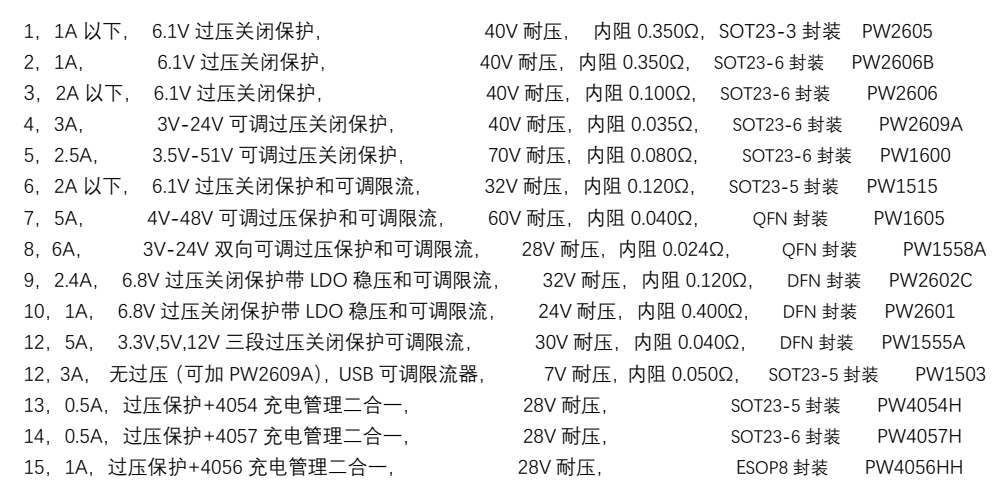

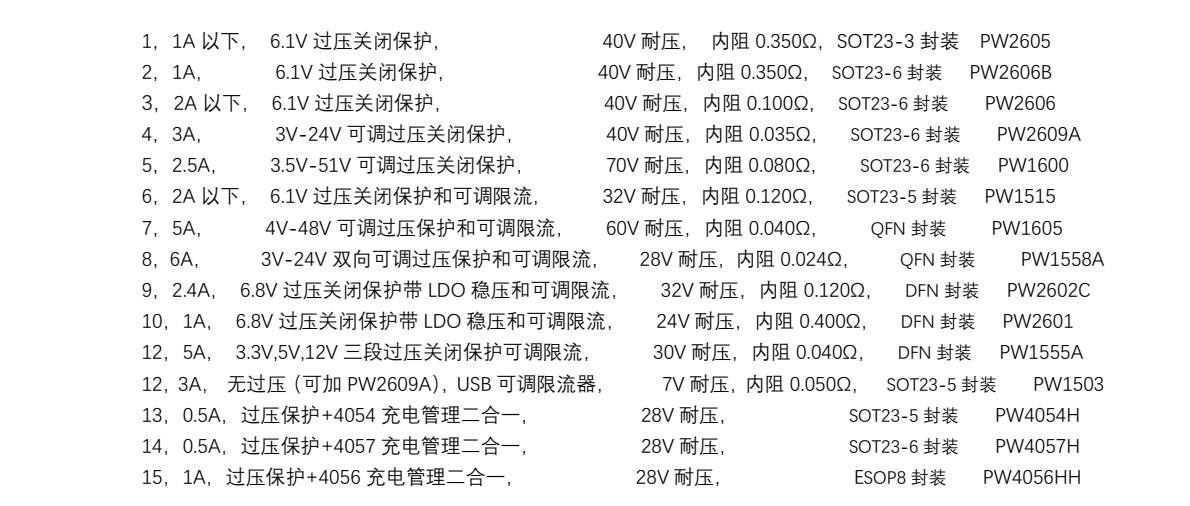

OVP过压保护芯片：40V-70V耐压，电流范围0.5A-6A，型号齐全供您选择

功能描述：

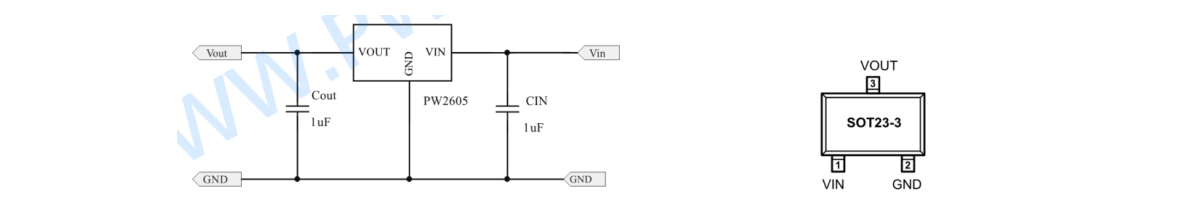

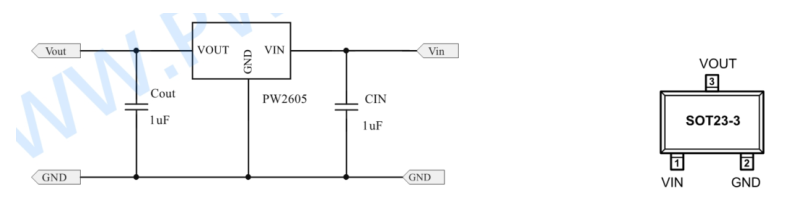

1， PW2605， 适用于输出电流 1A 以下； 输入过压关闭保护阈值 6.1V，当输入电压超过 6.1V，输出为 0V，输入6.1V 以下时，输出约等于输入， 输出电压=输入电压-内阻压差（输入电流 x 内阻 0.35Ω） ， 输入高耐压 40V，可以防止输入高压输入损坏后级电路和芯片， 平芯微 PW2605 采用 SOT23-3 封装

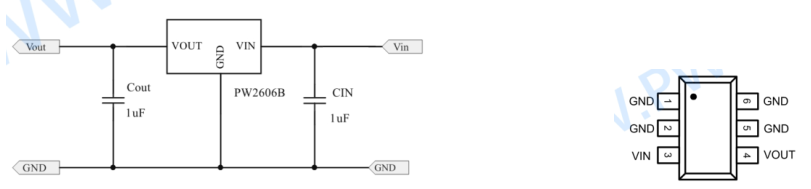

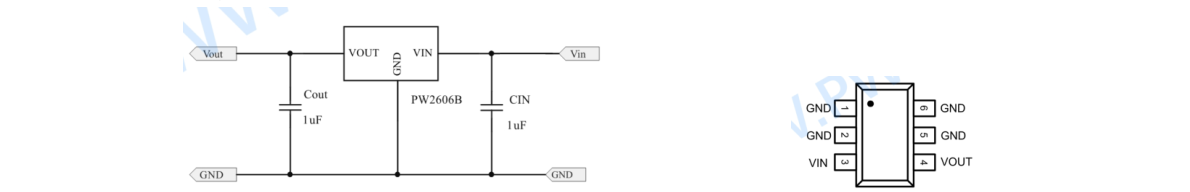

2， PW2606B， 适用于输出电流 1A， 是 PW2605 的 SOT23-6 版本， 输入过压关闭保护阈值 6.1V，当输入电压超过 6.1V，输出为 0V，输入 6.1V 以下时，输出约等于输入，输出电压=输入电压-内阻压差可输入电流 x 内阻 0.35Ω） ， 输入高耐压 40V，可以防止输入高压输入损坏后级电路和芯片， 平芯微 PW2606B 采用 SOT23-6 封装.

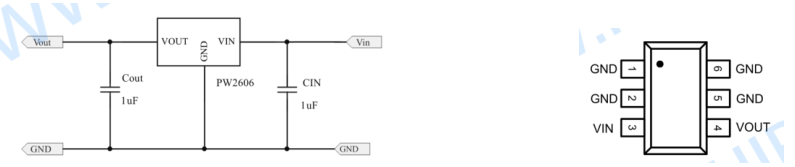

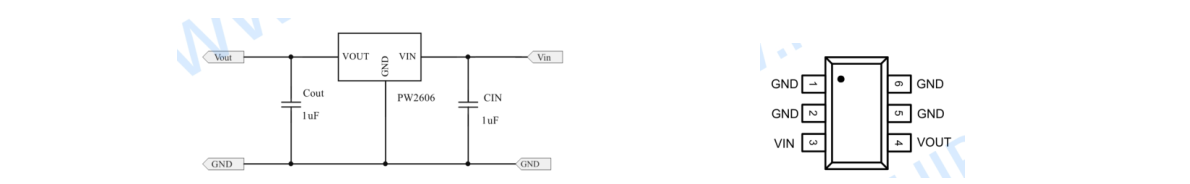

3， PW2606， 适用于输出电流 2A 以下， 是 PW2606B 的低内阻，低压差版本， 输入过压关闭保护阈值 6.1V，当输入电压超过 6.1V，输出为 0V，输入 6.1V 以下时，输出约等于输入，输出电压=输入电压-内阻压差可输入电流 x 内阻 0.1Ω） ， 输入高耐压 40V，可以防止输入高压输入损坏后级电路和芯片， 平芯微 PW2606 采用SOT23-6 封装， PW2609A 比 PW2606 更多客户用，量更多，所以价格上面 PW2609A 反而更低些。

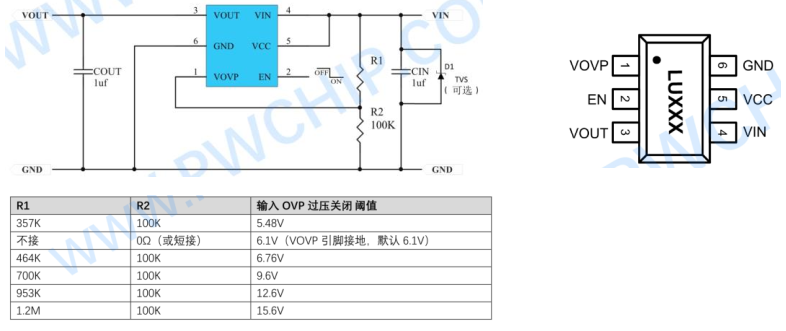

4， PW2609A， 适用于输出电流 3A 和以下， 是更低内阻，更低压差版本， 输入过压关闭保护阈值可调 4V-24V范围和默认 6.1V ，如当输入电压超过 6.1V，输出为 0V，输入 6.1V 以下时，输出约等于输入，输出电压=输入电压-内阻压差可输入电流 x 内阻 0.035Ω）， 输入高耐压 40V，可以防止输入高压输入损坏后级电路和芯片， PW2609A 采用 SOT23-6 封装

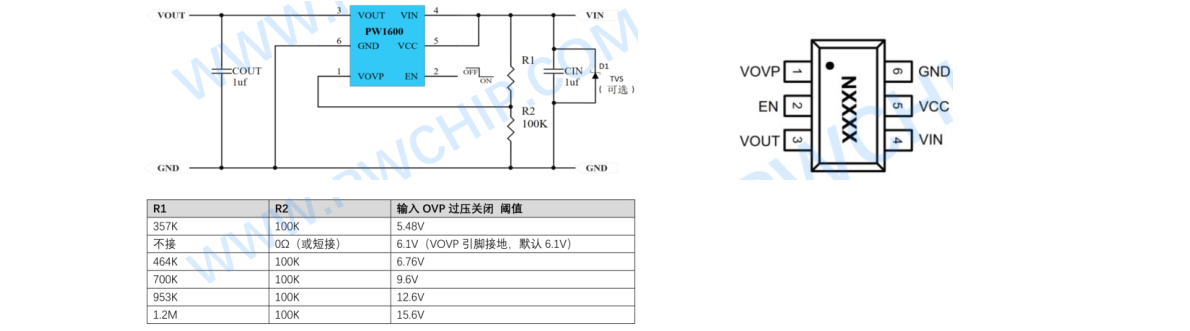

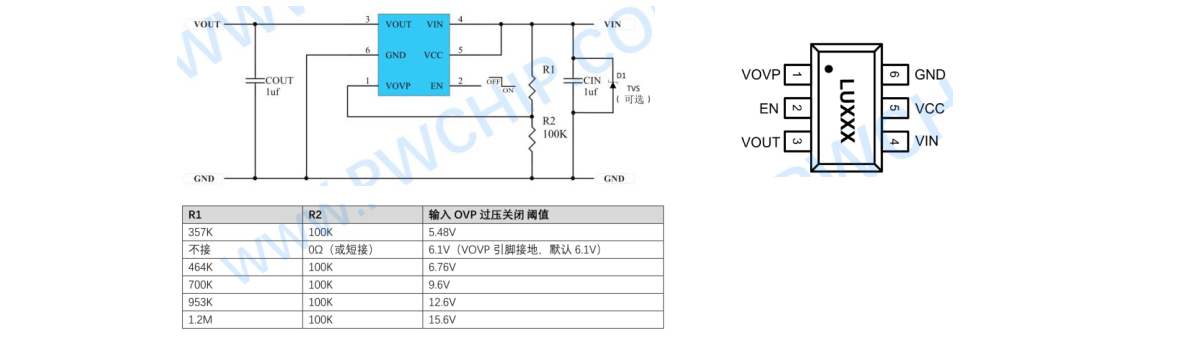

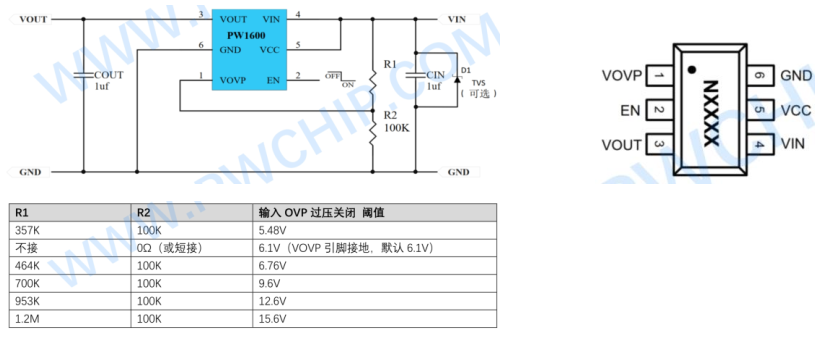

5， PW1600， 适用于输出电流 2.5A 和以下， 是更高耐压版本， 输入过压关闭保护阈值可调 4V-55V 范围 和默认6.1V，如当输入电压超过 6.1V，输出为 0V，输入 6.1V 以下时，输出约等于输入，输出电压=输入电压-内阻压差可输入电流 x 内阻 0.08Ω）， 输入高耐压 70V，可以防止输入高压输入损坏后级电路和芯片， PW1600 采用 SOT23-6 封装

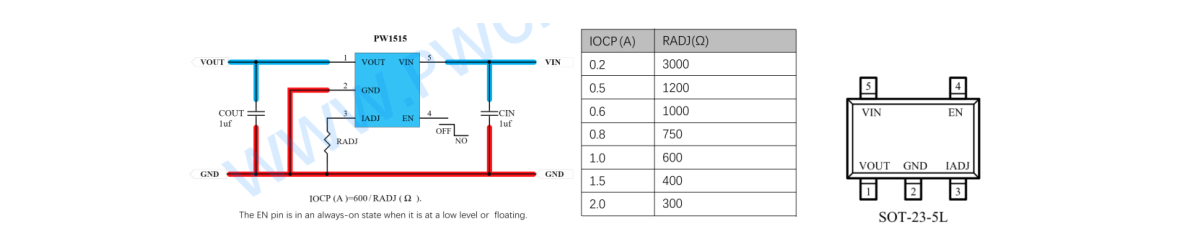

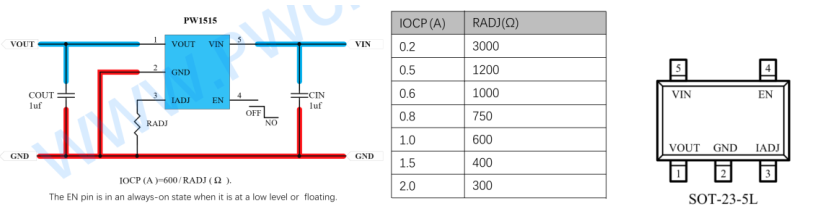

6， PW1515， 适用于输出电流 2A 和以下， 是过压保护+可调限流的二和一版本 ，，可调限流 0.2A-2A 范围， 输入过压关闭保护阈值 6.1V，当输入电压超过 6.1V，输出为 0V，输入 6.1V 以下时，输出约等于输入，输出电压=输入电压-内阻压差可输入电流 x 内阻 0.12Ω） ， 输入高耐压 32V，可以防止输入高压输入损坏后级电路和芯片， 平芯微 PW1515 采用 SOT23-5 封装，主要用于其他限流 IC 因为低耐压导致不良高的应用，如磁吸充电线， U 盘接口限流等等多拔插和要求高的应用，这些应用因为频率拔插和开关导致正常 5V 电压，产生的瞬间尖峰电压过高，如 7V,9V 等，打坏芯片，才需要 PW1515 高耐压来。

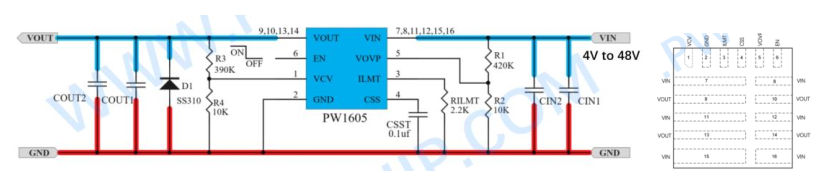

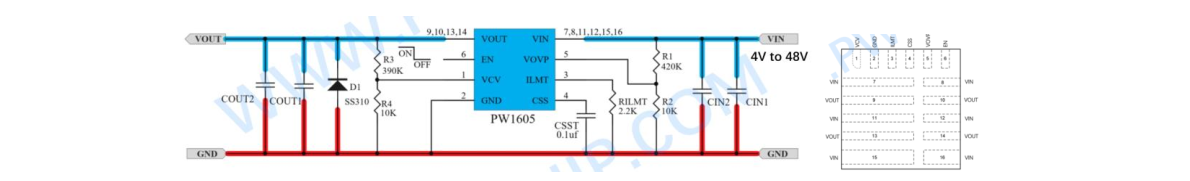

7， PW1605， 适用于输出电流 1A-5A ， 是可调过压保护+可调限流的二和一版本，输入过压关闭保护阈值可调4V-51V 范围， 输入电压 4V-48V ，可调设定限流 1A-5A， 同样具有输入过压关闭保护和输出限流功能。输入高耐压 60V，可以防止输入高压输入损坏后级电路和芯片， 平芯微 PW1605 采用 QFN16 封装

8， PW1558A，适用于输出 电流 1A-6A ，是 可调过压保护+可调限流+双向（输入/输出）限流的三和一版本 ，输入过压关闭保护阈值可调 4V-24V 范围，输入电压 4V-24V，可调设定限流 1A-5A， 同样具有输入过压关闭保护和输出限流功能。输入耐压可达 28V，采用 QFN16 封装

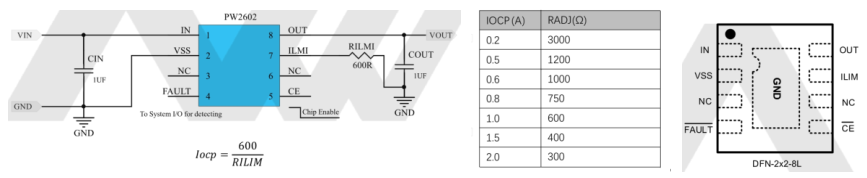

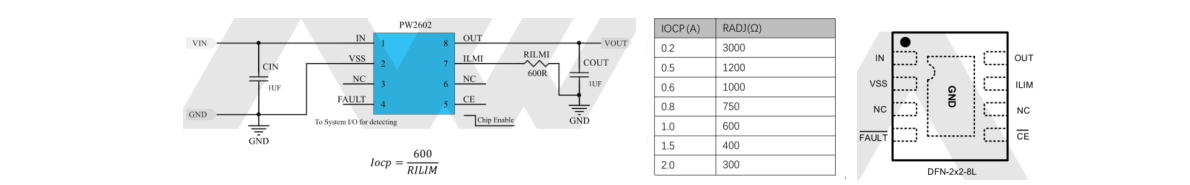

9， PW2602C/A，适用于输出电流 2.4A 和以下，是 过压保护+可调限流+内置 LDO 的三和一版本 ，，可调限流0.2A-2.4A 范围，输入过压关闭保护阈值 6.8V，当输入电压超过 6.8V，输出为 0V， 输入 6.8V-5.45V 时启动LDO 稳压输出模式，输出等于 5.45V ；输入低于 5.45V时， 输出电压=输入电压-内阻压差可输入电流 x 内阻 0.12Ω）， 输入高耐压 32V，可以防止输入高压输入损坏后级电路和芯片， 平芯微 PW2602 系列采用 DFN8封装。 PW2602 系列亮点： 输入 6.8V-5.45V 时启动 LDO 稳压输出模式，输出等于 5.45V； 保证在输入过压关闭 6.8V 时，输出也不会有过高输出， LDO 稳压功能。 PW2606A 是自恢复恒流模式， PW2602C 是采用输出过流后，需要重新拔插输入才能恢复模式 。

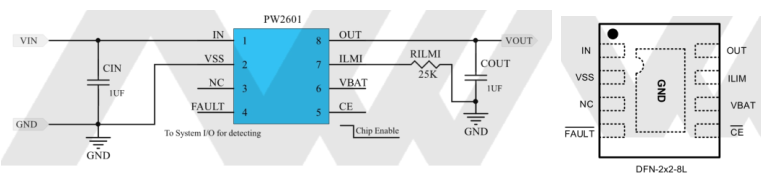

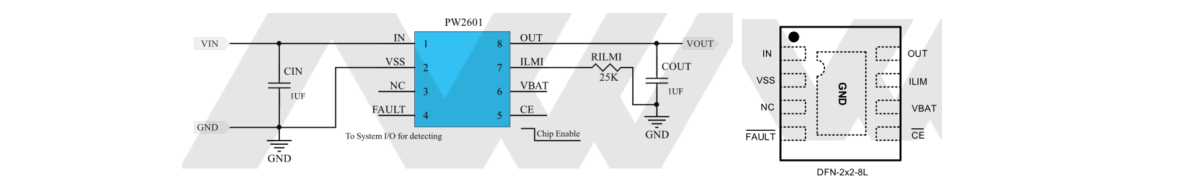

10， PW2601，适用于输出电流 1.5A 和以下， 是过压保护+可调限流+内置 LDO 的三和一版本 ，，可调限流 0.2A-1.5A 范围，输入过压关闭保护阈值 6.8V，当输入电压超过 6.8V，输出为 0V，输入 6.8V-5.1V 时启动 LDO稳压输出模式，输出等于 5.1V；输入低于 5.1V 时，输出电压=输入电压-内阻压差可输入电流 x 内阻 0.4Ω），输入高耐压 24V，可以防止输入高压输入损坏后级电路和芯片， 平芯微 PW2601 系列采用 DFN8 封装。PW2601 亮点： 输入 6.8V-5.1V 时启动 LDO 稳压输出模式，输出等于 5.1V ；保证在输入过压关闭 6.8V 时，输出也不会有过高输出， LDO 稳压功能。 6 脚 VBAT 电池检测叫不用可以接地。

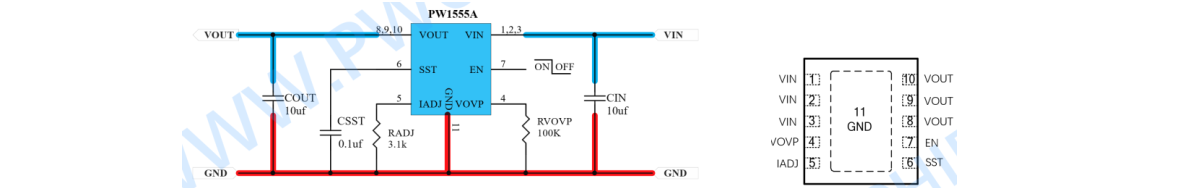

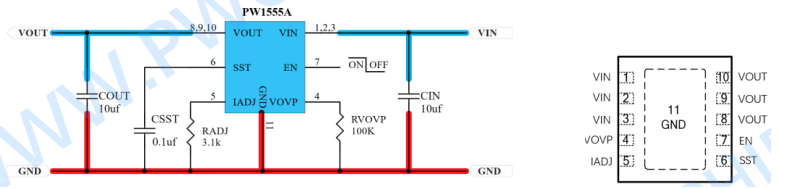

11， PW1555A，适用于 1A-5A 输出应用，是 分段过压保护+可调限流的二和一版本 ，可调限流 1A-5A 范围，平芯微 PW1555A 采用分段模式， 即 3.3V， 5V， 12V 三段过压保护 ， 只能适用于这三个电压输入范围的，如 3.3V 是支持输入 2.5V-3.6V，其他电压输入负载为 0V； 5V 是支持输入 3.8V-5.4V，其他电压输入负载为0V； 12V 是支持输入 9V-12.6V，其他电压输入负载为 0V； 输入高耐压 30V，可以防止输入高压输入损坏后级电路和芯片， PW1555A 系列采用 DFN10 封装。

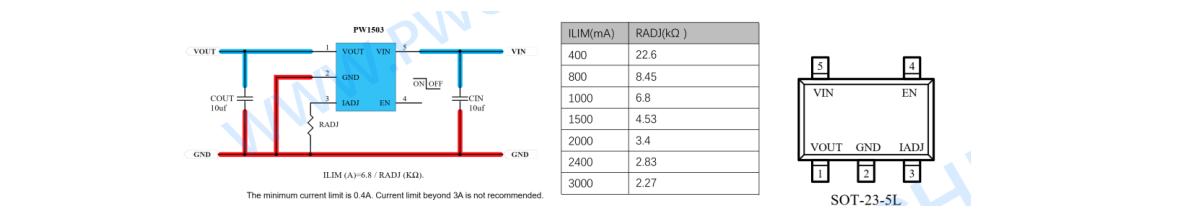

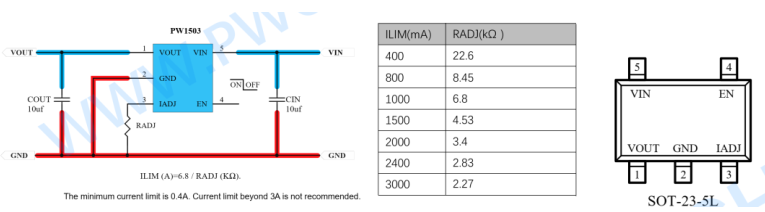

12， PW1503，适用于 1A-3A 输出应用， 是可调限流版本，可调限流 1A-3A 范围 ，低内阻， USB 输入范围： 2.4V-6V，输出电压=输入电压-内阻压差可输入电流 x 内阻 0.05Ω） ， 采用 SOT23-5 封装。

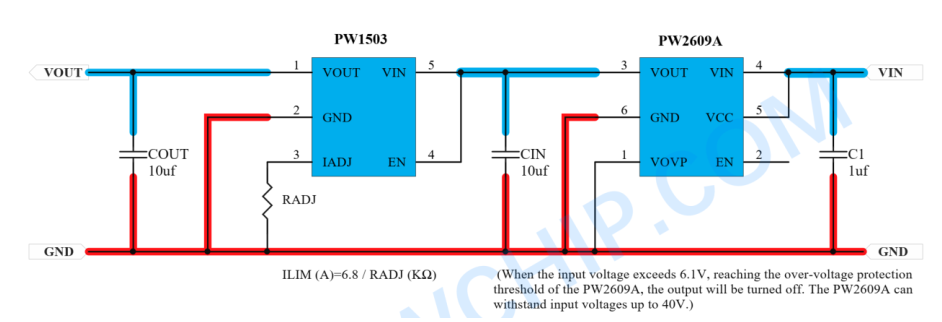

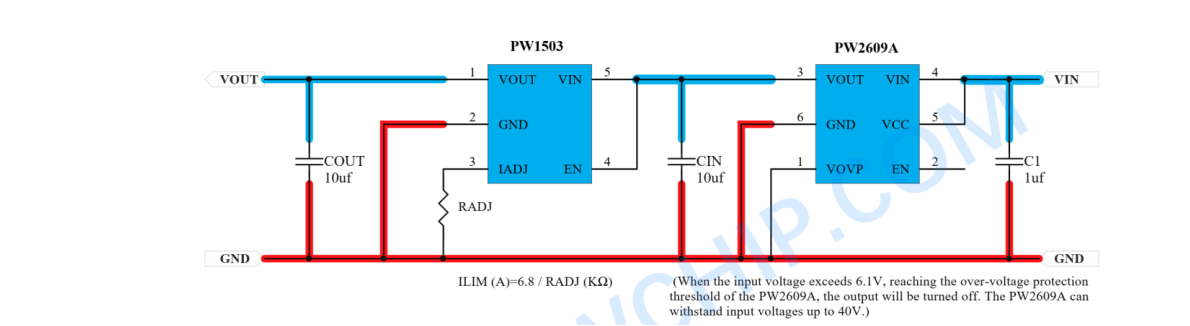

如需增 输入过压保护，可以在前面增 平芯微 PW2609A 即可。如下图电路。也可以把过压保护设置成 6V，5.6V， 5.5V 等，因为 PW2609A 就是可调过压保护点的。

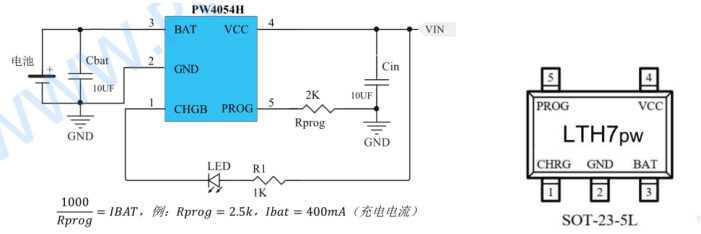

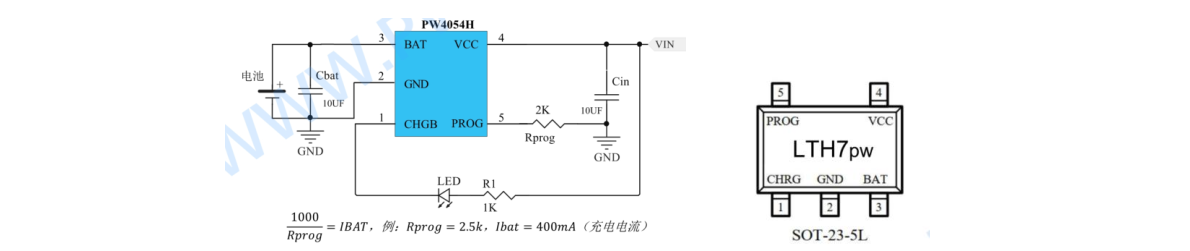

13， PW4054H，适用于锂电池充电应用，是 过压保护+4054 锂电池充电芯片二合一版本 ，适用于 18650 或者小聚合物锂电池 3.6V 和 3.7V 的电池上，充满电压 4.2V，可调充电电流高到 500mA。单 LED 充电指示灯。 平芯微 PW4054H 亮点： 1，输入高达 28V 耐压 ，输入过压关闭充电阈值 6.8V； 2，双高耐压， PW4054H 充电脚 BAT 脚耐压也是高耐压 20V ，比常规的 4054 耐压高 300%以上。 更具有安全性 。

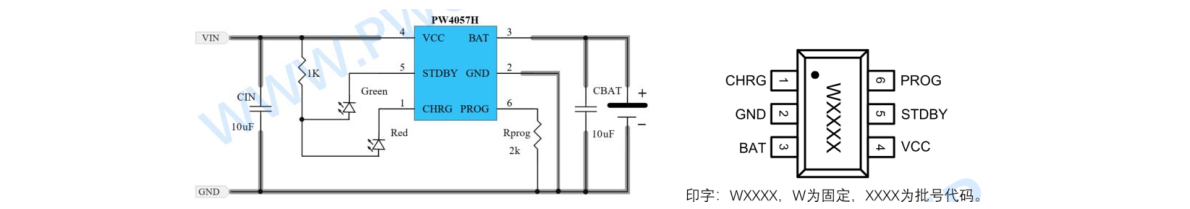

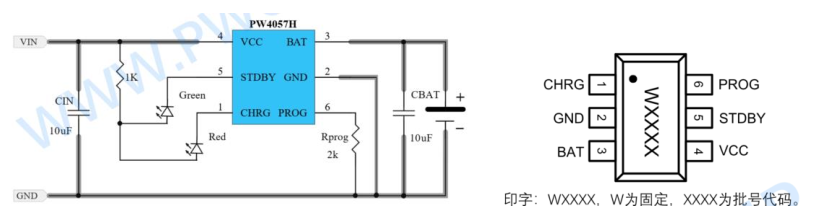

14， PW4057H，适用于锂电池充电应用，是 过压保护+4057 锂电池充电芯片二合一版本 ，适用于 18650 或者小聚合物锂电池 3.6V 和 3.7V 的电池上，充满电压 4.2V，可调充电电流高到 500mA。 双 LED 充电指示灯。 平芯微 PW4057H 亮点： 1，输入高达 28V 耐压 ，输入过压关闭充电阈值 6.8V； 2，双高耐压， PW4057H 充电脚 BAT 脚耐压也是高耐压 20V ，比常规的 4057 耐压高 300%以上。 更具有安全性。

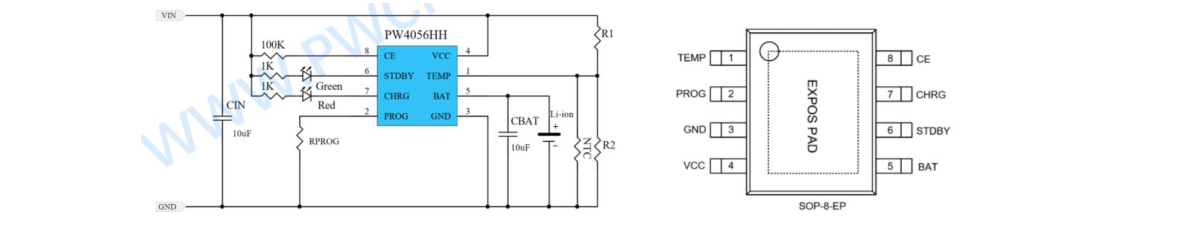

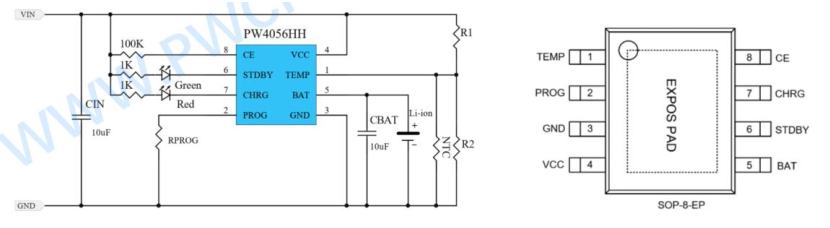

15，PW4056HH，适用于锂电池充电应用，是过压保护+4056 锂电池充电芯片二合一版本，适用于 18650,或者小聚合物锂电池 3.6V 和 3.7V 的电池上，充满电压 4.2V，可调充电电流高到 1000mA。双 LED 充电指示灯。PW4056HH 亮点:1,输入高达 28V耐压,输入过压关闭充电阈值 6.8V;2,双高耐压,平芯微 PW4056HH充电脚 BAT 脚耐压也是高耐压 20V，比常规的 4056 耐压高 300%以上。更具有安全性。

OVP过压:防止输入尖峰高压和高压输入时，导致后面电路或IC损坏，如达到输入过压关闭阈值6.1V以上时， 输出为0V。
OCP限流:限制最大通过电流值。超过如:如恒流;打;关闭需要输入重新上电激活(仅PW2602C属于) 三种表现， 根据不同负载类型(负载仪，手机，水泥电阻等等)，超过限流值表现不同有恒流或打。
