5V 输入 USB 限流芯片模板 PW1503, 1A-3A 温度低, 输出短路保护

2023-07-14 10:23:00
admin
原创
314

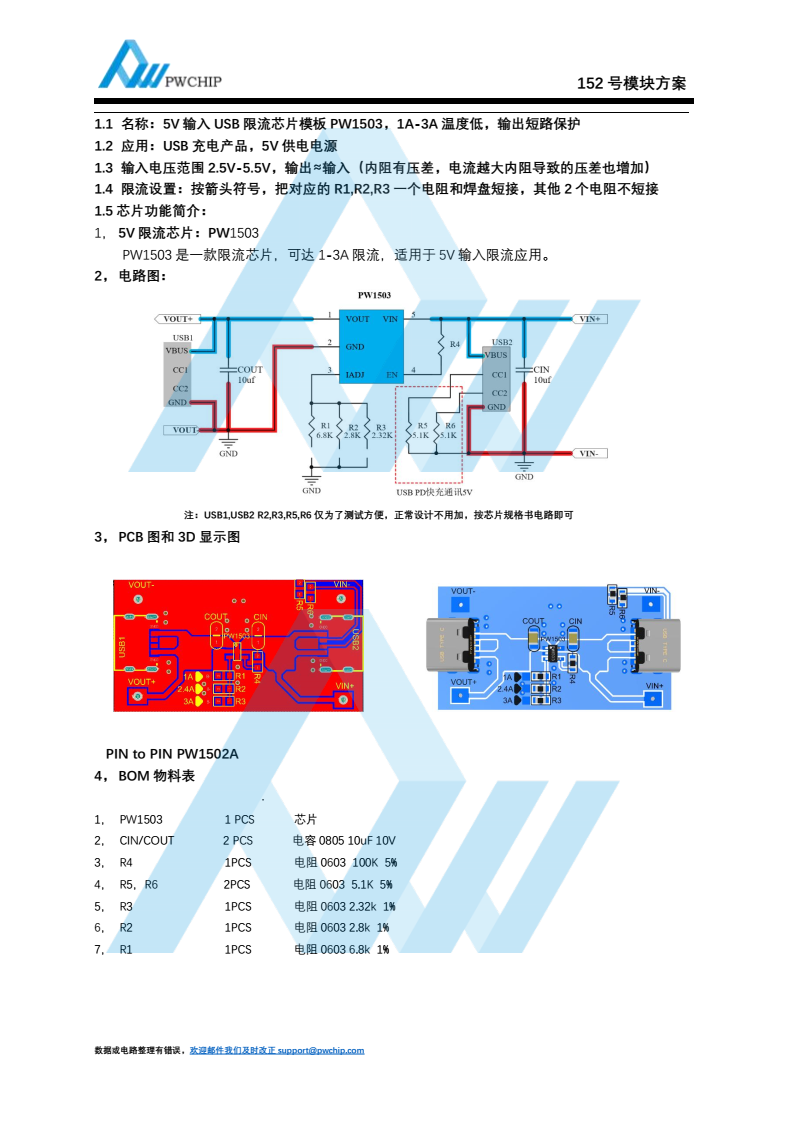

摘要:1.1 名称: 5V 输入 USB 限流芯片模板 PW1503, 1A-3A 温度低, 输出短路保护1.2 应用: USB 充电产品, 5V 供电电源1.3 输入电压范围 2.5V-5.5V, 输出≈输入(内阻有压差, 电流越大内阻导致的压差也增加)1.4 限流设置: 按箭头符号, 把对应的 R1,R2,R3 一个电阻和焊盘短接, 其他 2 个电阻不短接
