兼容 USB PD 快充输入单节锂电池 2A 充电芯片方案 - 芯片

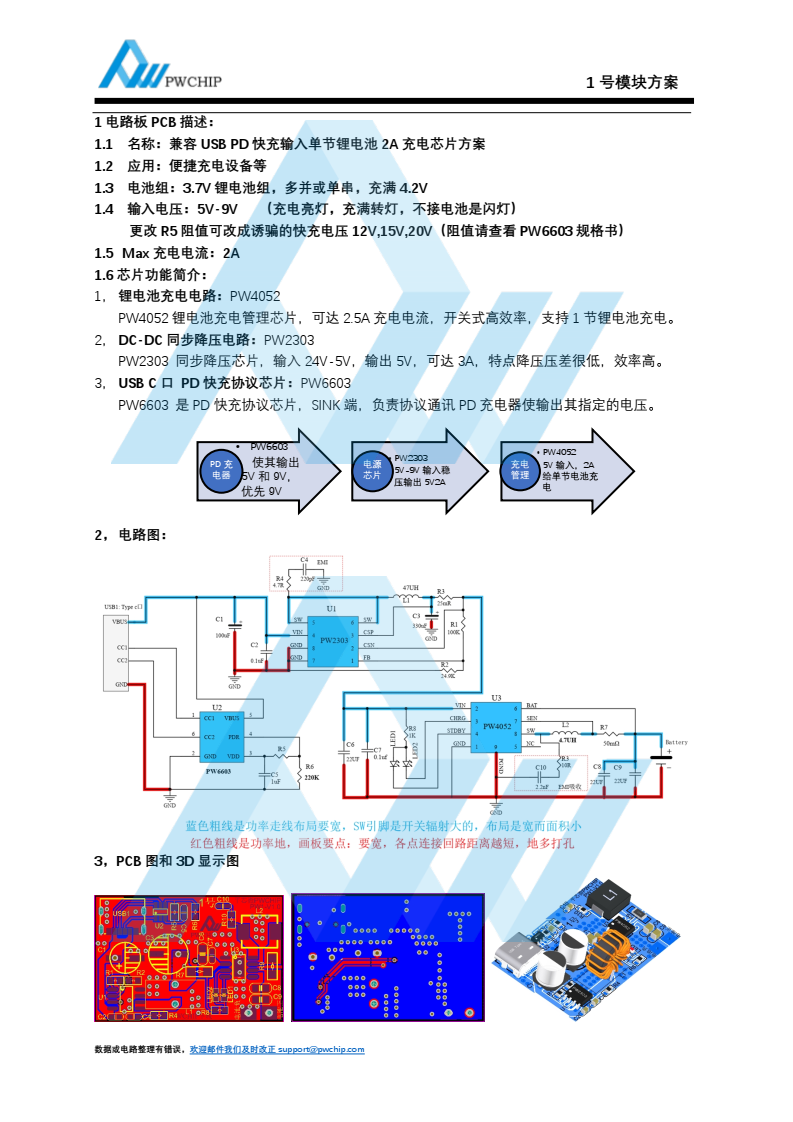

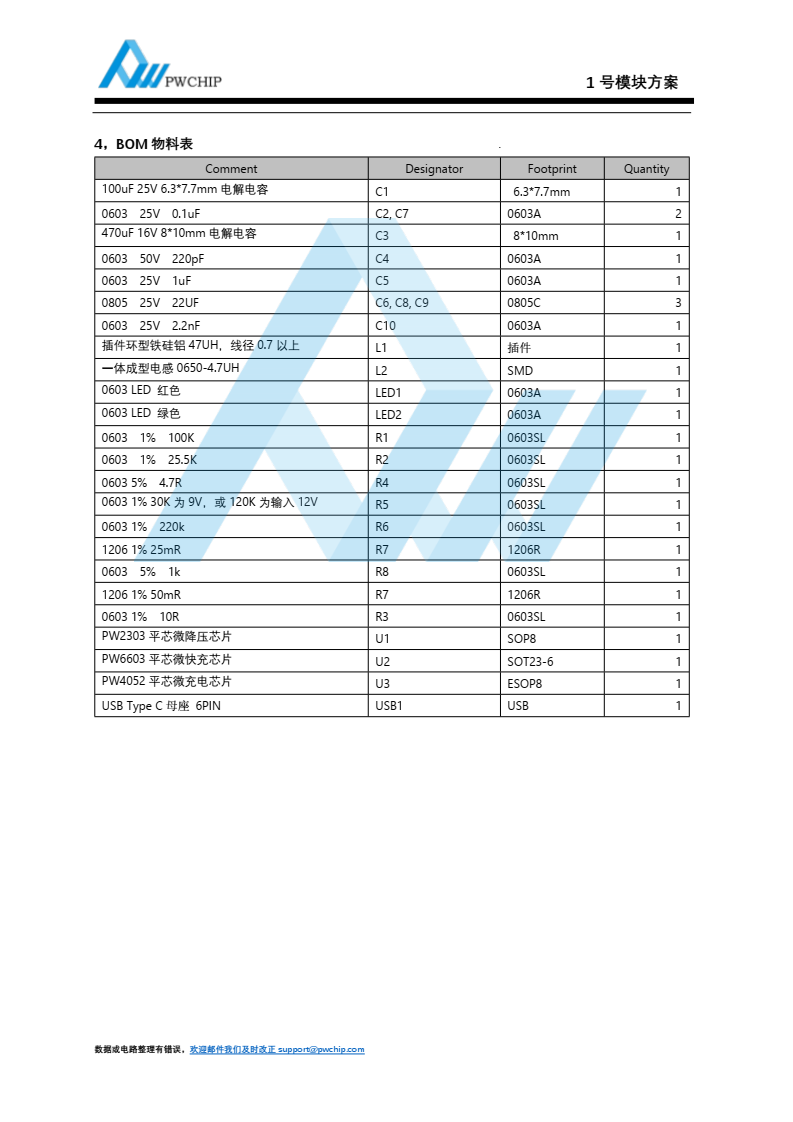

摘要： 1 电路板 PCB 描述：1.1 名称：兼容 USB PD 快充输入单节锂电池 2A 充电芯片方案1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V1.4 输入电压： 5V-9V （充电亮灯，充满转灯，不接电池是闪灯）更改 R5 阻值可改成诱骗的快充电压 12V,15V,20V（阻值请查看 PW6603 规格书）1.5 Max 充电电流： 2A1.6 芯片功能简介：1，锂电池充电电路： PW4052PW4052 锂电池充电管理芯片，可达 2.5A 充电电流，开关式高效率，支持 1 节锂电池充电。2， DC-DC 同步降压电路： PW2303PW2303 同步降压芯片，输入 24V-5V，输出 5V，可达 3A，特点降压压差很低，效率高。3， USB C 口 PD 快充协议芯片： PW6603PW6603 是 PD 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。
