兼容 PD 快充高压给两节串联 8.4V 锂电池 1A 充电板

admin 2023-05-22 14:45:00

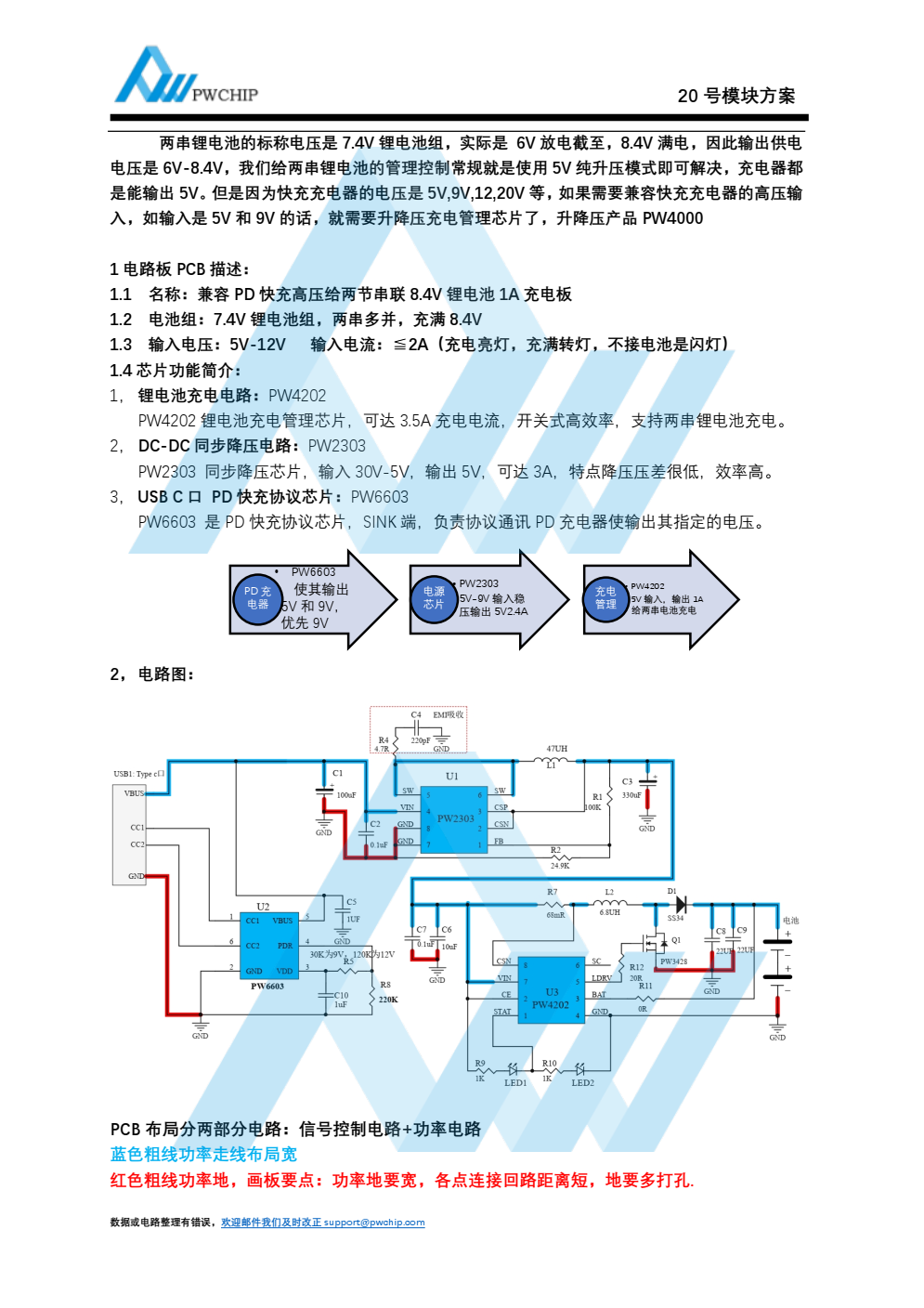

摘要：电路板 PCB 描述：1.1 名称：兼容 PD 快充高压给两节串联 8.4V 锂电池 1A 充电板1.2 电池组： 7.4V 锂电池组，两串多并，充满 8.4V1.3 输入电压： 5V-12V 输入电流：≦ 2A（充电亮灯，充满转灯，不接电池是闪灯）1.4 芯片功能简介：1，锂电池充电电路： PW4202PW4202 锂电池充电管理芯片，可达 3.5A 充电电流，开关式高效率，支持两串锂电池充电。2， DC-DC 同步降压电路： PW2303PW2303 同步降压芯片，输入 30V-5V，输出 5V，可达 3A，特点降压压差很低，效率高。3， USB C 口 PD 快充协议芯片： PW6603PW6603 是 PD 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。• PW6603
