USB 输入带 6.1V 过压关闭， 40V 高压保护， 4.35V 锂电池 0.5A 充电管理板 - 芯片

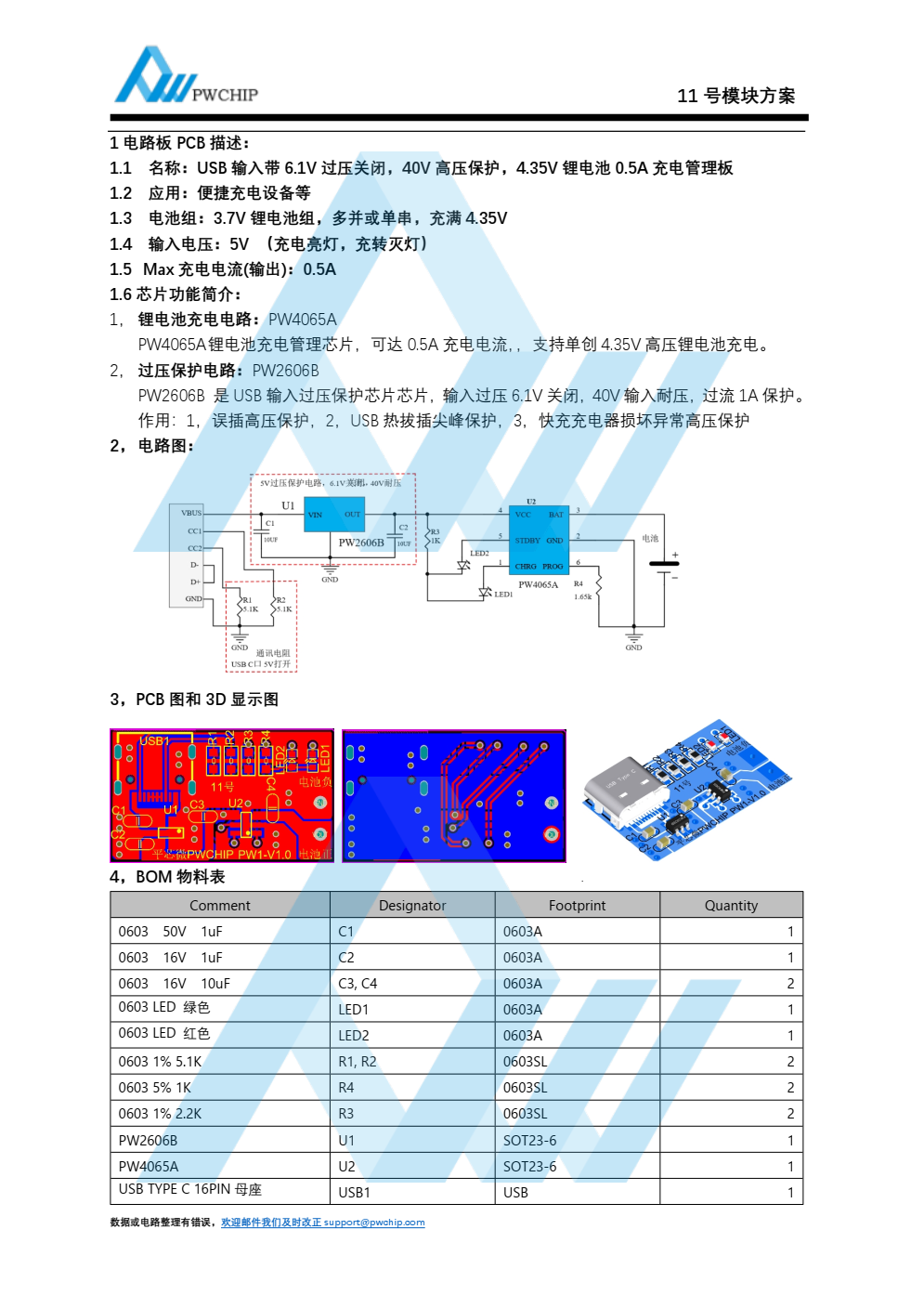

摘要： 1 电路板 PCB 描述：1.1 名称： USB 输入带 6.1V 过压关闭， 40V 高压保护， 4.35V 锂电池 0.5A 充电管理板1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.35V1.4 输入电压： 5V （充电亮灯，充转灭灯）1.5 Max 充电电流(输出)： 0.5A1.6 芯片功能简介：1，锂电池充电电路： PW4065APW4065A锂电池充电管理芯片，可达 0.5A 充电电流，，支持单创 4.35V 高压锂电池充电。2，过压保护电路： PW2606BPW2606B 是 USB 输入过压保护芯片芯片，输入过压 6.1V 关闭， 40V 输入耐压，过流 1A 保护。作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护2，电路图：
