USB 输入带 6.1V 过压关闭， 40V 耐压保护，单节锂电池 0.5A 充电管理板

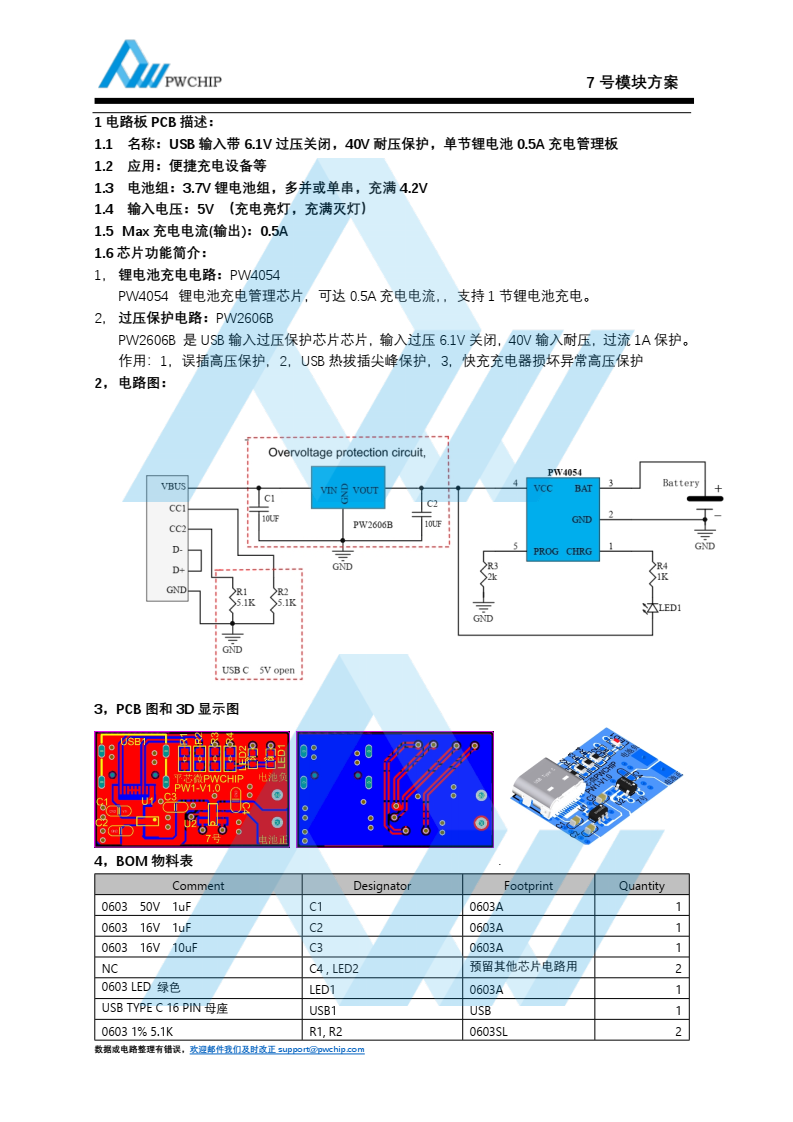

摘要： 1 电路板 PCB 描述：1.1 名称： USB 输入带 6.1V 过压关闭， 40V 耐压保护，单节锂电池 0.5A 充电管理板1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V1.4 输入电压： 5V （充电亮灯，充满灭灯）1.5 Max 充电电流(输出)： 0.5A1.6 芯片功能简介：1，锂电池充电电路： PW4054PW4054 锂电池充电管理芯片，可达 0.5A 充电电流，，支持 1 节锂电池充电。2，过压保护电路： PW2606BPW2606B 是 USB 输入过压保护芯片芯片，输入过压 6.1V 关闭， 40V 输入耐压，过流 1A 保护。作用： 1，误插高压保护， 2， USB 热拔插尖峰保护， 3，快充充电器损坏异常高压保护2，电路图
