5V-12V 快充 PD 输入单节锂电池 2A 充电管理芯片方案 PCB 板 - 芯片

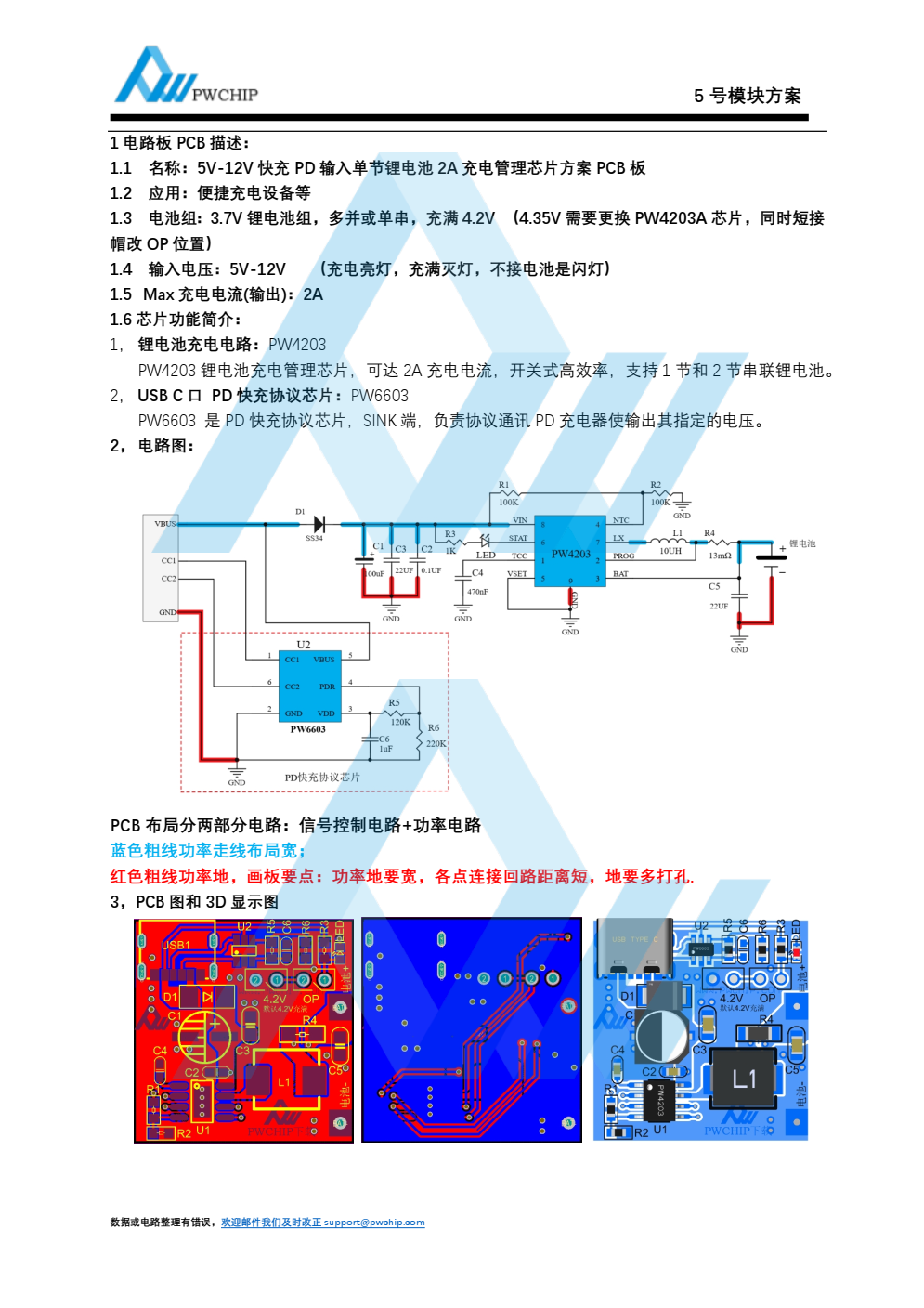

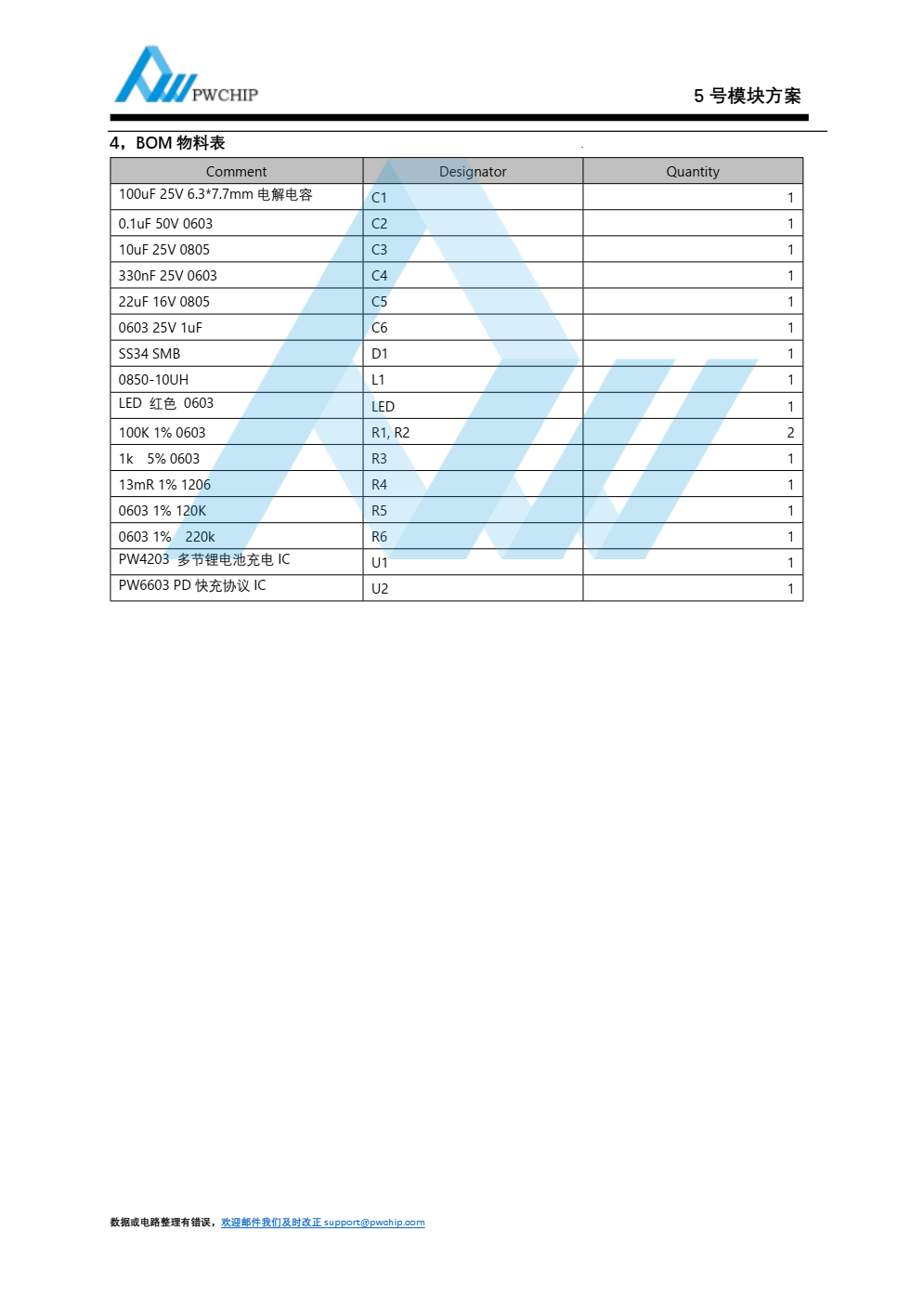

摘要： 1 电路板 PCB 描述：1.1 名称： 5V-12V 快充 PD 输入单节锂电池 2A 充电管理芯片方案 PCB 板1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V （4.35V 需要更换 PW4203A 芯片，同时短接帽改 OP 位置）1.4 输入电压： 5V-12V （充电亮灯，充满灭灯，不接电池是闪灯）1.5 Max 充电电流(输出)： 2A1.6 芯片功能简介：1，锂电池充电电路： PW4203PW4203 锂电池充电管理芯片，可达 2A 充电电流，开关式高效率，支持 1 节和 2 节串联锂电池。2， USB C 口 PD 快充协议芯片： PW6603PW6603 是 PD 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。2，电路图：
