5V-12V 快充 PD 输入单节锂电池 2A 充电管理芯片方案 PCB 板

2023-05-17 11:57:00
admin
原创
245

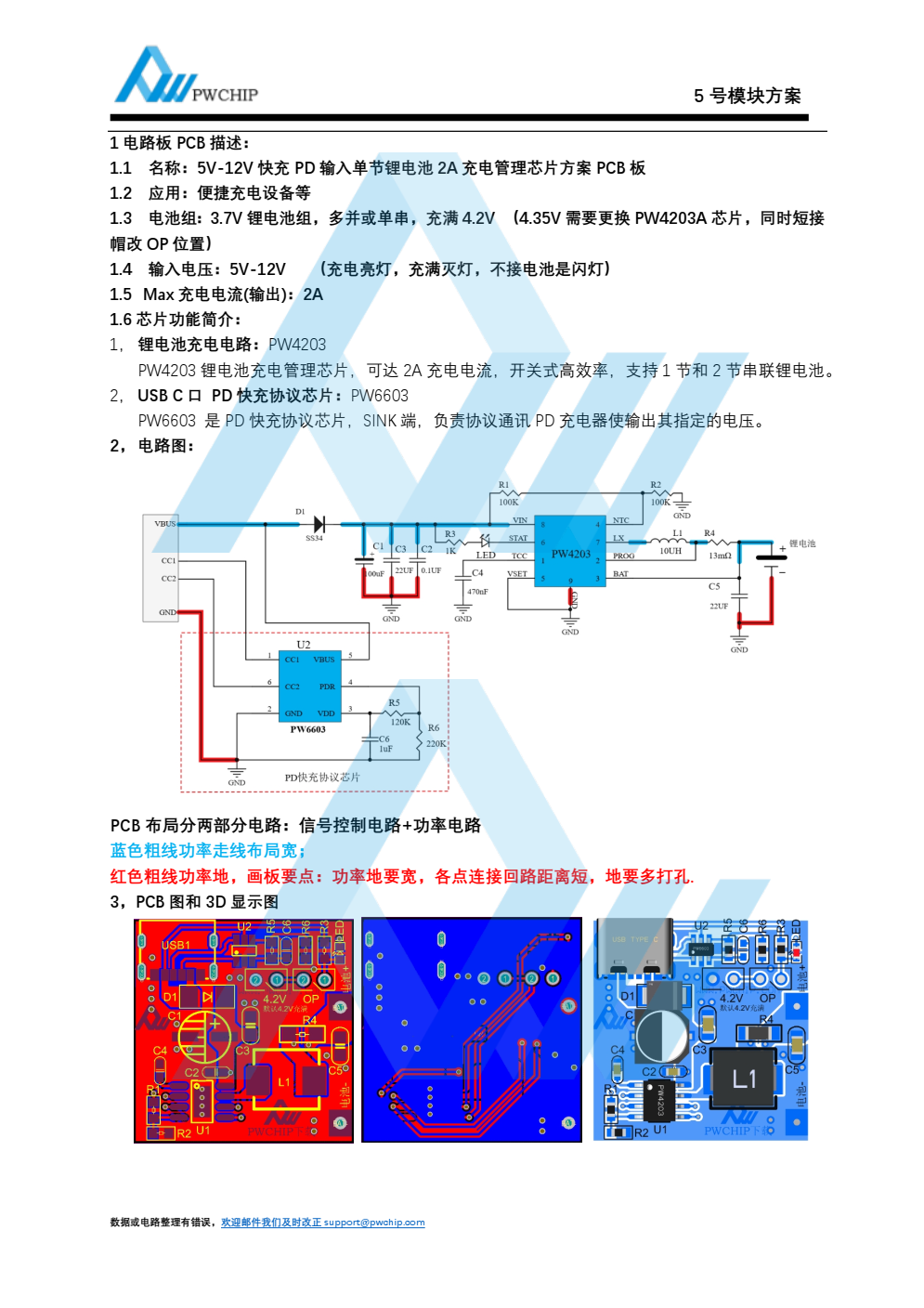

摘要:1 电路板 PCB 描述:1.1 名称: 5V-12V 快充 PD 输入单节锂电池 2A 充电管理芯片方案 PCB 板1.2 应用:便捷充电设备等1.3 电池组: 3.7V 锂电池组,多并或单串, 充满 4.2V (4.35V 需要更换 PW4203A 芯片,同时短接帽改 OP 位置)1.4 输入电压: 5V-12V (充电亮灯,充满灭灯,不接电池是闪灯)1.5 Max 充电电流(输出): 2A1.6 芯片功能简介:1, 锂电池充电电路: PW4203PW4203 锂电池充电管理芯片, 可达 2A 充电电流,开关式高效率, 支持 1 节和 2 节串联锂电池。2, USB C 口 PD 快充协议芯片: PW6603PW6603 是 PD 快充协议芯片, SINK 端, 负责协议通讯 PD 充电器使输出其指定的电压。2, 电路图:
