兼容 PD 和 QC 快充充电器输入单节锂电池 2A 充电 IC 方案

2023-05-17 11:51:00
admin
原创
279

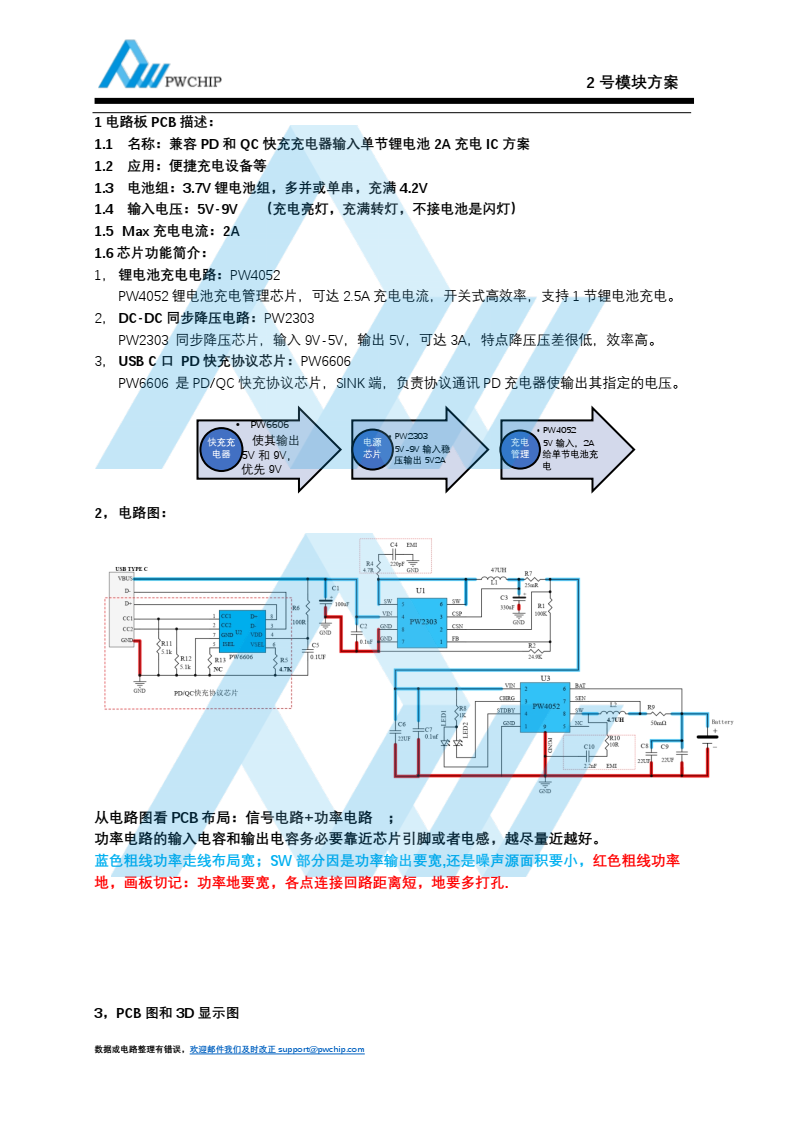

摘要:1 电路板 PCB 描述:1.1 名称: 兼容 PD 和 QC 快充充电器输入单节锂电池 2A 充电 IC 方案1.2 应用:便捷充电设备等1.3 电池组: 3.7V 锂电池组,多并或单串, 充满 4.2V1.4 输入电压: 5V-9V (充电亮灯,充满转灯,不接电池是闪灯)1.5 Max 充电电流: 2A1.6 芯片功能简介:1, 锂电池充电电路: PW4052PW4052 锂电池充电管理芯片, 可达 2.5A 充电电流,开关式高效率, 支持 1 节锂电池充电。2, DC-DC 同步降压电路: PW2303PW2303 同步降压芯片, 输入 9V-5V, 输出 5V, 可达 3A,特点降压压差很低,效率高。3, USB C 口 PD 快充协议芯片: PW6606PW6606 是 PD/QC 快充协议芯片, SINK 端,负责协议通讯 PD 充电器使输出其指定的电压。
