三节锂电池充电管理芯片,IC方案

2021-03-13 13:43:00
admin
原创
794

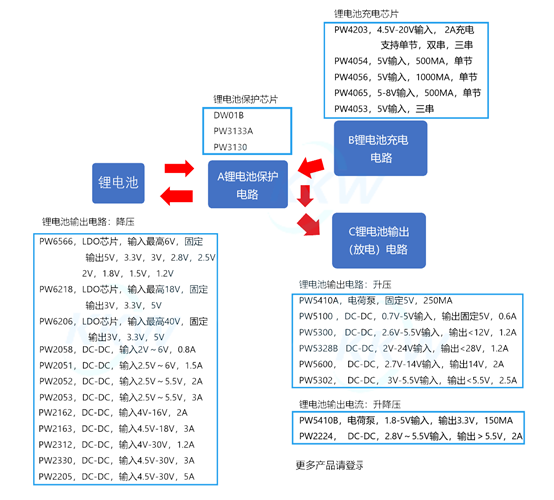

关于三节锂电池供电的产品,在三节锂电池上,需要三个电路系统:  1,三节锂电池保护电路,  2,三节锂电池充电电路,  3,三节锂电池输出电路。

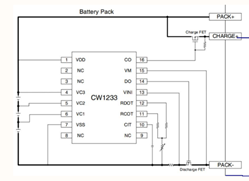

1.三节锂电池保护电路,芯片电路图

控制三节锂电池池的充电电压,放电电压和过流保护等功能,和电解反接,输出短路保护等




2.三节锂电池充电电路

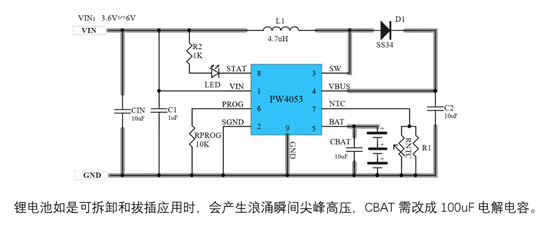

PW4053,输入 5V,升压输出 12.6V的三节锂电池充电管理芯片, 1A

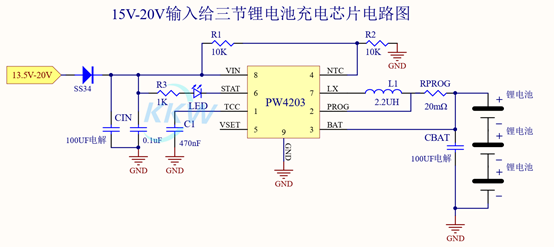

PW4203,输入 15V-20V,降压输出 12.6V的三节锂电池充电电流芯片, 2A



3.三节锂电池输出电路

对于三节锂电池的输出来说,如果是 DC-DC的话,就由 1A-5A的多种选择了。

如果是 LDO的话,就有两个, PW6218输入电压最大 18VPW6206输入电压最大 40V,都是 SOT23-3封装。
