1, 干电池升压 IC 升压输出 3V,3,3V,5V等 3V-5V可调
2, 单节锂电池升压IC 升压输出4.2V-15V可调
3,单节锂电池充电 IC 输入 4.5V-20V，充电电流 3MA-3000mA
4,单节锂电池保护IC 保护板
5, 双节锂电池升压IC 升压输出6V-20V
6, 双节锂电池充电IC 输入4.5V-20V，充电电流2000m
7, 双节锂电池降压 IC 降压输出 1V-6V可调
8, 双节锂电池保护 IC 保护板
9, 三节锂电池升压 IC 升压 13-30V
10, 三节锂电池充电 IC 输入4.5V-20V，充电电流2000Ma
11, 三节锂电池降压 IC 降压输出 1.2V-9V
12, 三节锂电池保护 IC 保护板
1， 干电池升压IC：

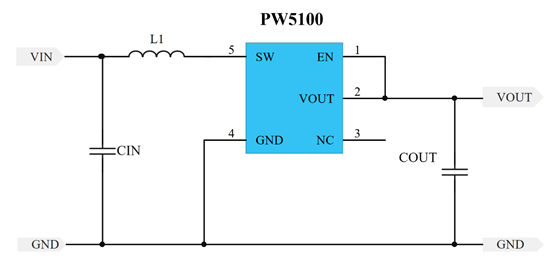

PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。

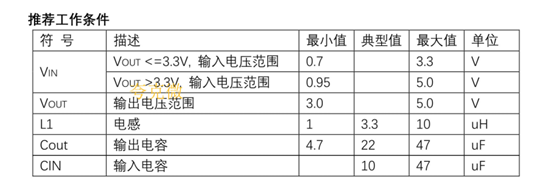

产品特点
最高工作频率： 1.2MHz 宽
输入电压范围： 0.7V～ 5.0V
输入静态电流： 10uA
输出电压固定可选： 3.0V，3.3V， 5.0V
输出电压精度： ±2.5%
低纹波,低噪声： ±10mV@Io=50mA
输入开关电流： 1.5A
单节的锂电池保护电路：
- 即锂电池保护板，有的锂电池厂家出厂就自带了保护板了（大部分是默认没带保护板），有的锂电池没，就需要锂电池保护IC了。常用锂电池保护IC如：
- DW01B， 特点：外置MOS（8205A6或者8205A8），由于是外置MOS，过充电电流和过放电电流可通过 很 多 个MOS并联来提高，这是最常见的，采用SOT23-6封装。
- PW3130，特点：内置MOS，电路简单， 过充电电流和过放电电流是3A，适合功率不大电子产品，采用SOT23-5封装。
- PW3133A，特点：内置MOS，电路简单，在PW3130的基础上再简洁了芯片体积，采用SOT23-3封装
PW3130和PW3133A是相当于内置了DW01B和一个3.5A过流的开关MOS。

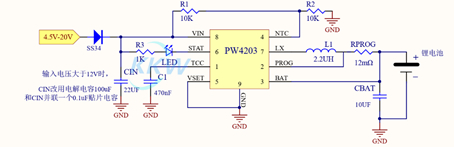

单节锂电池充电电路：
PW4054，特点：500MA充电电流，5V USB输入最常用的锂电池充电IC，采用SOT23-5封装；
PW4056，特点：1A充电电流， 5V USB输入也是属于常用的锂电池充电IC，采用SOP8封装；
PW4203，特点：5V,9V,12V,15V，20V兼容高低压输入的锂电池充电IC，采用SOP8封装。
PW4065，特点：500MA充电电流，5V USB输入反接保护，电池反接保护，采用SOT23-5封装； PIN对PIN PW4054
PW4052，特点：2500MA充电电流，5V USB输入也是属于常用的锂电池充电IC，采用SOP8封装；
锂电池输出电路
锂电池自身供电电压是3V-4.2V之间，锂电池直接供电，电路就是直接接供电。
锂电池升压输出电路:
- PW5100，锂电池升压5V输出，输出电流在600MA，外围最简单；
- PW5300，锂电池升压4.5V～10V，输出功率6W（6W/电压=电流）
- PW5328B，锂电池升压4.5V ～20V。（注：型号众多，不能一一列举）
- PW2224，锂电池升降压3.3V（可调输出），输出电流2A。升降压电路的；
- PW5600，锂电池升压5V,9V,12V，输出电路，3A,2A,1.5A的
- PW5400，锂电池升压5V2A（可调输出）的输出电路。
- PW6566，LDO，输出3V,2.8V,2.5V,1.8V,1.5V,1.2V，电流最大250MA。
- PW2058，DC-DC降压，电流最大0.8A
- PW2051，DC-DC降压，电流最大1A
- PW2052，DC-DC降压，电流最大2A
- PW2053,DC-DC降压，电流最大3A （注：型号众多，需要其他功能，请联系我们）

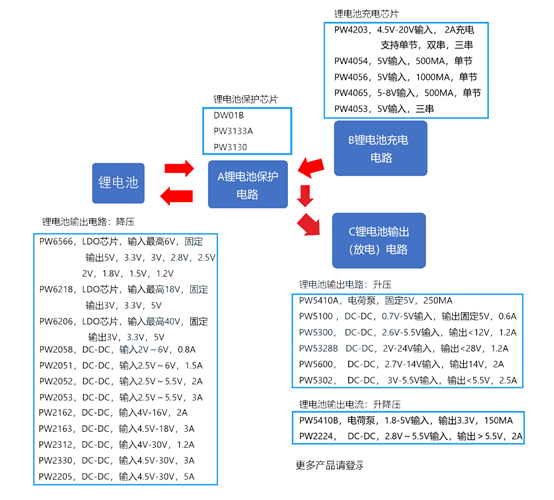

单节锂电池保护电路+锂电池充电电路+锂电池输出电路原理图：
两节锂电池保护电路

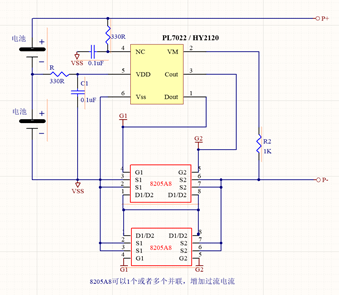

HY2120，两节锂电池保护电路
PL7022，两节锂电池保护电路。

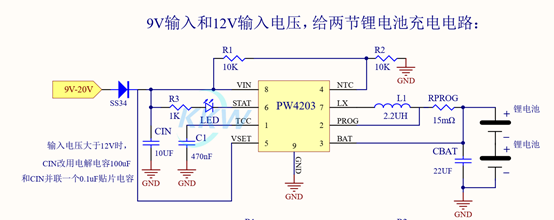

两节锂电池充电电路

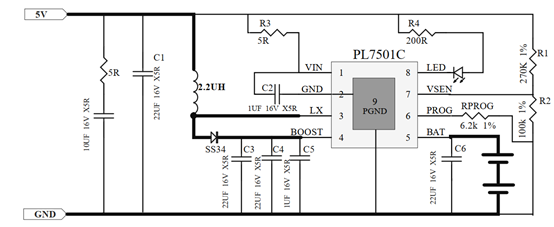

PL7501C，输入5V，升压给两节锂电池充电，1A最大
PW4203，输入9V-20V，降压给两节锂电池充电，2A最大。
两节锂电池输出电路
PW2312，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大1A

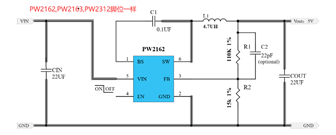

PW2162，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大2A
PW2163，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大3A

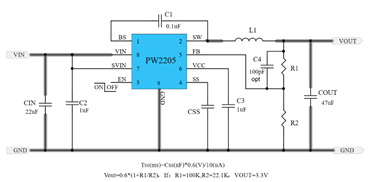

PW2205，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大5A
PW6218，两节锂电池降压3V，3.3V，5V的 LDO芯片，输入最大18V
PW6206，两节锂电池降压3V，3.3V，5V的 LDO芯片，输入最大40V
PW5328B，两节锂电池升压到9V,12V,15V等，输出功率8W左右
PW5600，两节锂电池升压到 9V,12V,15V，输出电流 2-3A
三节锂电池保护电路
S-8254
CW1233
三节锂电池充电电路

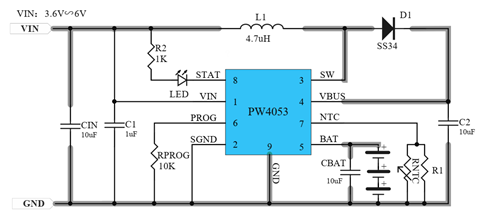

PW4053，输入5V，升压给三节锂电池充电，最大1.2A

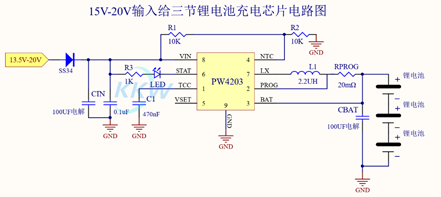

PW4203，输入15V-20V，降压给三节锂电池充电，最大2A
三节锂电池输出电路
PW6206，LDO芯片，输入最大到40V，输出3V,3.3V,5V
PW6218，LDO芯片，输入最大到18V，输出3V,3.3V,5V
PW2162，两节锂电池降压稳压到1.2V,3.3V,5V,6V,9V等，最大2A
PW2163，两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等，最大 3A
PW2205，两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等，最大 5A
PW5600，两节锂电池升压到 15V，输出电流 2-3A
