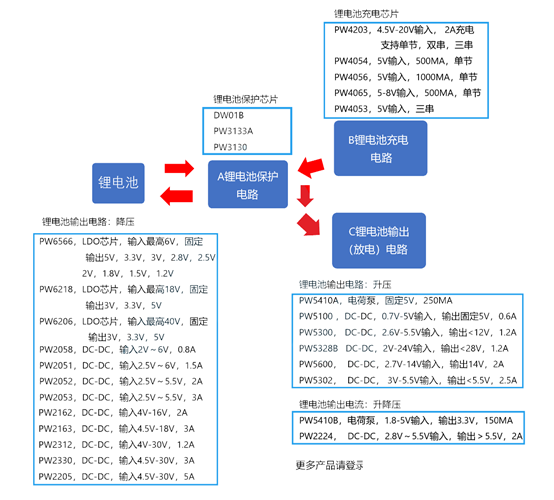

干电池升压IC或者干电池升压芯片

2021-03-11 15:28:00
admin
原创
1169

1, 干电池升压 IC                    升压输出 3V,3,3V,5V3V-5V可调

2,  单节锂电池升压IC            升压输出4.2V-15V可调

3,单节锂电池充电 IC             输入 4.5V-20V,充电电流 3MA-3000mA

4,单节锂电池保护IC             保护板

5,   双节锂电池升压IC            升压输出6V-20V

6,   双节锂电池充电IC            输入4.5V-20V,充电电流2000m

7,   双节锂电池降压 IC             降压输出 1V-6V可调

8, 双节锂电池保护 IC              保护板

9, 三节锂电池升压 IC              升压 13-30V

10, 三节锂电池充电 IC            输入4.5V-20V,充电电流2000Ma

11, 三节锂电池降压 IC            降压输出 1.2V-9V

12, 三节锂电池保护 IC            保护板



1, 干电池升压IC:

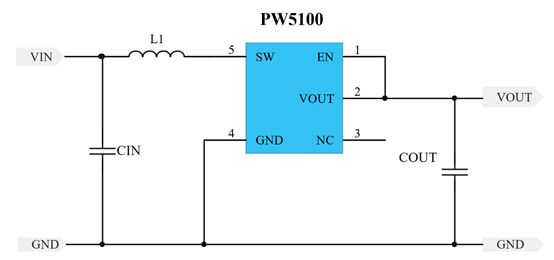

PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少,只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。

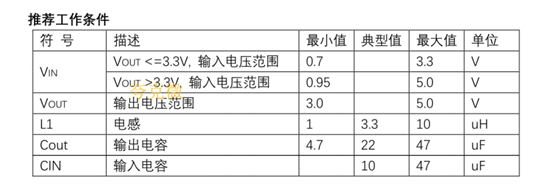

产品特点




       最大效率可达: 95%

       最高工作频率: 1.2MHz

       输入电压范围: 0.7V~ 5.0V

       输入静态电流: 10uA

        输出电压固定可选: 3.0V,3.3V, 5.0V

        输出电压精度: ±2.5%

        低纹波,低噪声: ±10mV@Io=50mA

        输入开关电流:  1.5A




单节的锂电池保护电路:


  • 即锂电池保护板,有的锂电池厂家出厂就自带了保护板了(大部分是默认没带保护板),有的锂电池没,就需要锂电池保护IC了。常用锂电池保护IC如:
  • DW01B, 特点:外置MOS(8205A6或者8205A8),由于是外置MOS,过充电电流和过放电电流可通过 很 多 个MOS并联来提高,这是最常见的,采用SOT23-6封装。
  • PW3130,特点:内置MOS,电路简单, 过充电电流和过放电电流是3A,适合功率不大电子产品,采用SOT23-5封装。
  • PW3133A,特点:内置MOS,电路简单,在PW3130的基础上再简洁了芯片体积,采用SOT23-3封装
DW01B和PW3130,PW3133A的电路图如下:


PW3130和PW3133A是相当于内置了DW01B和一个3.5A过流的开关MOS。

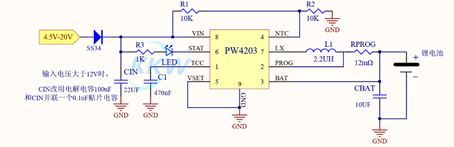

单节锂电池充电电路:

PW4054,特点:500MA充电电流,5V USB输入最常用的锂电池充电IC,采用SOT23-5封装;

PW4056,特点:1A充电电流, 5V USB输入也是属于常用的锂电池充电IC,采用SOP8封装;

PW4203,特点:5V,9V,12V,15V,20V兼容高低压输入的锂电池充电IC,采用SOP8封装。

PW4065,特点:500MA充电电流,5V USB输入反接保护,电池反接保护,采用SOT23-5封装; PIN对PIN  PW4054

PW4052,特点:2500MA充电电流,5V USB输入也是属于常用的锂电池充电IC,采用SOP8封装;




锂电池输出电路

锂电池自身供电电压是3V-4.2V之间,锂电池直接供电,电路就是直接接供电。


锂电池升压输出电路:


  • PW5100,锂电池升压5V输出,输出电流在600MA,外围最简单;
  • PW5300,锂电池升压4.5V~10V,输出功率6W(6W/电压=电流)
  • PW5328B,锂电池升压4.5V ~20V。(注:型号众多,不能一一列举)
  • PW2224,锂电池升降压3.3V(可调输出),输出电流2A。升降压电路的;
  • PW5600,锂电池升压5V,9V,12V,输出电路,3A,2A,1.5A的
  • PW5400,锂电池升压5V2A(可调输出)的输出电路。
锂电池降压输出电路:



  • PW6566,LDO,输出3V,2.8V,2.5V,1.8V,1.5V,1.2V,电流最大250MA。
  • PW2058,DC-DC降压,电流最大0.8A
  • PW2051,DC-DC降压,电流最大1A
  • PW2052,DC-DC降压,电流最大2A
  • PW2053,DC-DC降压,电流最大3A (注:型号众多,需要其他功能,请联系我们)

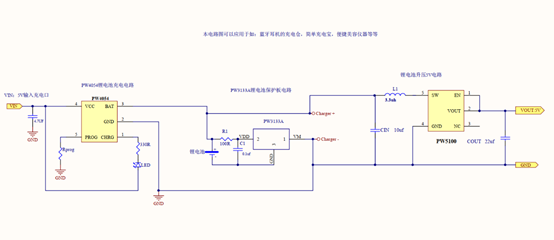

单节锂电池保护电路+锂电池充电电路+锂电池输出电路原理图:

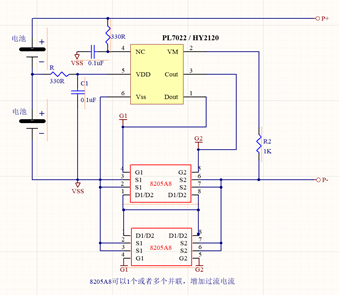

两节锂电池保护电路

HY2120,两节锂电池保护电路

PL7022,两节锂电池保护电路。

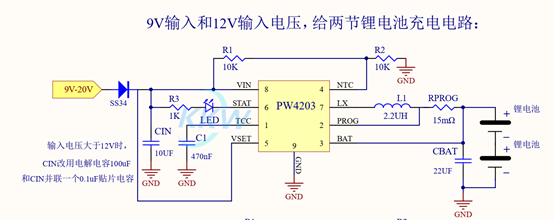

两节锂电池充电电路

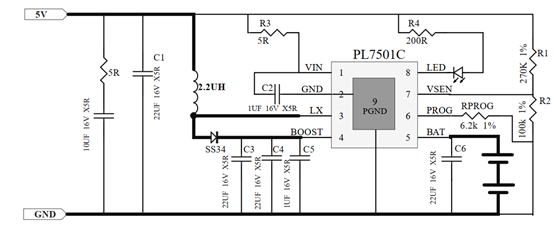

PL7501C,输入5V,升压给两节锂电池充电,1A最大

PW4203,输入9V-20V,降压给两节锂电池充电,2A最大。

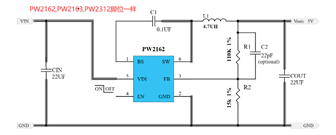

两节锂电池输出电路

PW2312,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大1A

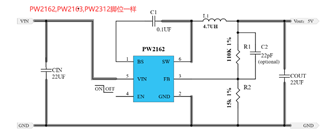

PW2162,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大2A

PW2163,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大3A

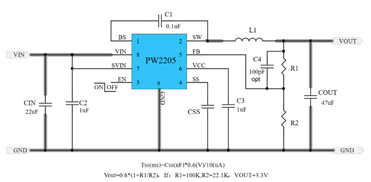

PW2205,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大5A

PW6218,两节锂电池降压3V,3.3V,5V的 LDO芯片,输入最大18V

PW6206,两节锂电池降压3V,3.3V,5V的 LDO芯片,输入最大40V

PW5328B,两节锂电池升压到9V,12V,15V等,输出功率8W左右

PW5600,两节锂电池升压到 9V,12V,15V,输出电流 2-3A






三节锂电池保护电路

S-8254

CW1233



三节锂电池充电电路

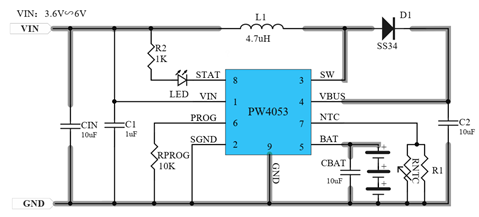

PW4053,输入5V,升压给三节锂电池充电,最大1.2A

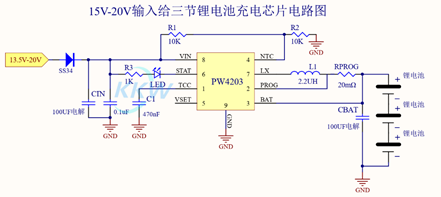

PW4203,输入15V-20V,降压给三节锂电池充电,最大2A


三节锂电池输出电路

PW6206,LDO芯片,输入最大到40V,输出3V,3.3V,5V

PW6218,LDO芯片,输入最大到18V,输出3V,3.3V,5V

PW2162,两节锂电池降压稳压到1.2V,3.3V,5V,6V,9V等,最大2A

PW2163,两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等,最大 3A

PW2205,两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等,最大 5A

PW5600,两节锂电池升压到 15V,输出电流 2-3A
