PW1503 采用薄型（ 1 毫米） 5 针薄型 SOT 封装，提供可调版本。

特征
⚫ 输入电压： 2.4V 至 6V
⚫ 0.4A-3A 可调节负载电流能力
⚫ 可编程电流限制
⚫ 过热保护
⚫ 反向阻断（无体二极管）
⚫ 停机时， VOUT 可强制高于 VIN
⚫ 符合 RoHS 标准且无卤素

应用
⚫ USB 充电器
⚫ 公共场所多 USB 充电器
⚫ USB 加密狗
⚫ minipic 配件

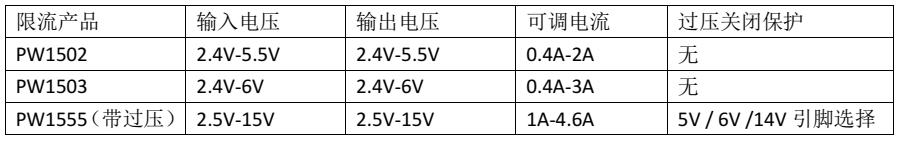

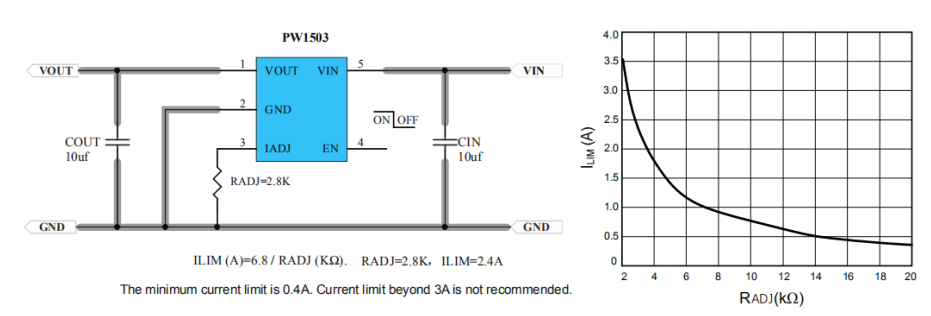

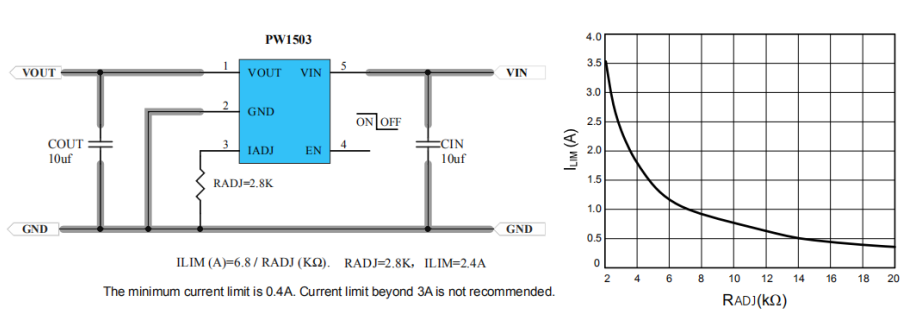

典型应用电路

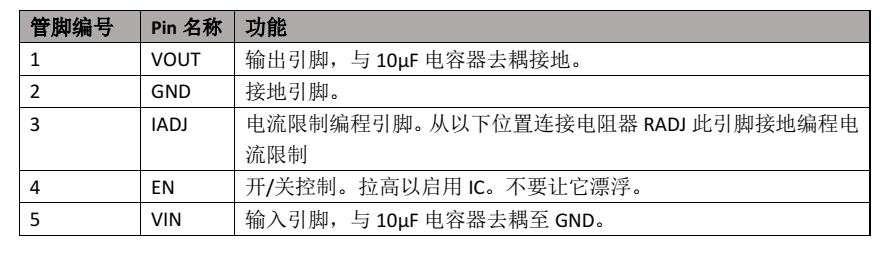

引脚分配 / 说明

布局注意事项

为了获得更好的性能，必须严格遵守以下准则：
1. 保持所有电源线尽可能短和宽，所有电源至少使用 2 盎司铜踪迹。
2. 在所有电路下放置一个接地板，以降低电阻和电感，并改善直流电以及瞬态性能。
3. 将输出电容器尽可能靠近连接器，以降低阻抗（主要是电感）在端口和电容器之间，提
高瞬态性能。
4. 输入和输出电容器应靠近 IC 并连接到接地层减少噪声耦合。
5. 陶瓷旁路电容器应尽可能靠近 PW1503 的 VIN 引脚和 VOUT 引脚。

信息

PW1503 是一种限流 P 沟 MOSFET 功率开关温度保护。没有体二极管横跨漏极和源 MOSFET 。
它可以防止芯片失效后电流从输出流到输入端。

过电流保护
当检测到过流情况时，调节开关以实现恒定输出电流。如果过流状态持续很长时间，并导致
结温超过 150 ° C ，开关关闭。一旦结温降至 130 ° C ，零件将重新启动。

提供滤波电容器
为了防止在热插拔条件下输入电压下降， 10µF 陶瓷强烈建议使用从 VIN 到 GND 的电容器。
不过，更高的电容也有帮助降低电压降。此外，输出短路将导致在没有输入电容器。当输入
瞬态电压超过绝对最大供电电压，即使持续时间很短。

限流整定
电流限制可编程，以防止电源过电流和短路条件。将电阻 RADJ 从 IADJ 引脚连接到 GND ，以
编程设定电流限制： ILIM(A)=6.8/RADJ (KΩ)
最小电流限制为 0.4A 。不建议电流限制超过 3A 。

最大输入电压考虑

对于任何应用， PW1503 的输入电压不应超过最大值建议值（ 6V ）。有些适配器可能输出电
压公差差，或者输出电压过冲过大如果适配器直接热插拔。高于 VIN （ 6V ）的电压超调将显
著降低 PW1503 的可靠性，甚至可能导致 IC EOS 失效。
