过压过流保护芯片的ic电路设计，应用场景

过压过流保护芯片，应用讲解， 电路板测试
随着消费类产品的日益丰富，电子产品的多样化，对于电路和模块的保护也是要求越来
越多。例如 TWS 蓝牙耳机，由于需要经常从充电仓拿出来和放进去，这样的动作就是我们
经常熟悉的拔插动作了，经常拔插会产生浪涌，瞬间的高压，造成芯片超过耐压值，而损坏。
所以很多高端的 TWS 耳机和智能手表在充电输入都会串个过压保护 IC 或者过压过流保护
芯片。

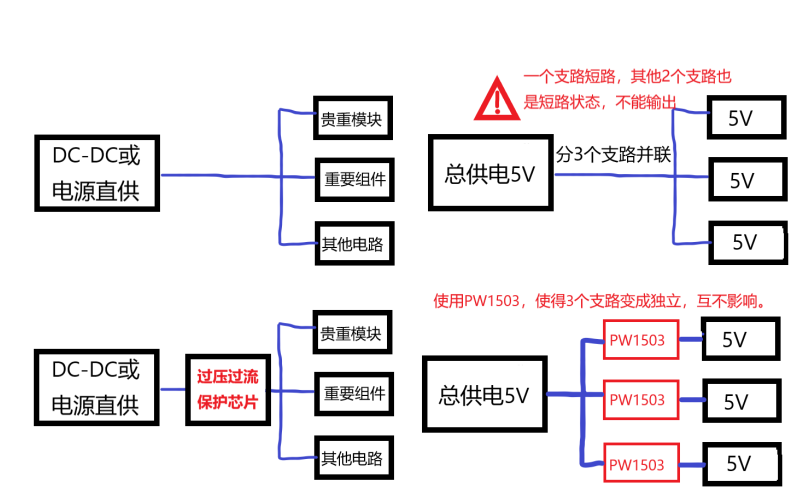

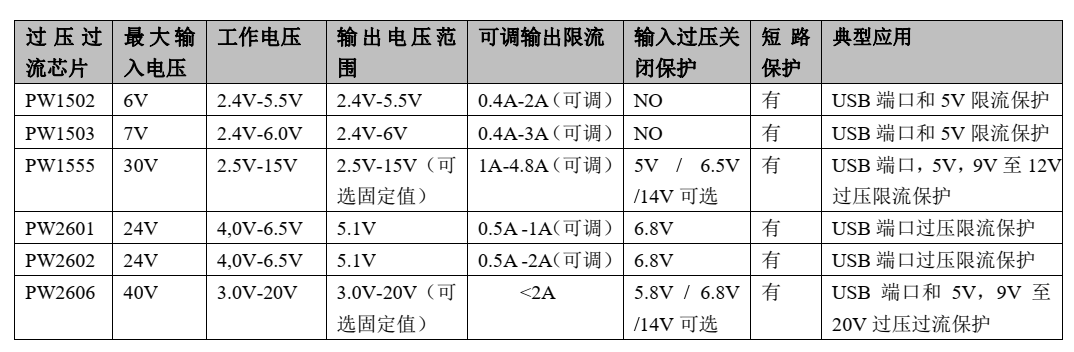

过压过流保护芯片的应用：

如上：
左上图： 是无加任何保护芯片，当有尖峰电压或者高压输入，或者 DC-DC 输出异常时，会
造成其他三个方框电路损坏。

左下图：通过加过压过流保护 IC 芯片，来进行过电压保护，和过电流保护。 保护后级所有
电路的功能。

右上图：一个 5V 总电源，分成 3 个或者 10 个， 20 个 USB 端口充电，或者 5V 给其他电路
供电，不说其他，一旦任意一口短路，将照成其他所有支路都是进行短路保护状态，无法工
作。

右下图：解决右上图方法就是加入 PW1503，或者 1502 来解决这个问题，使得每一个并联
的支路，变成具有自己支路独立的过流保护开关，短路保护功能，

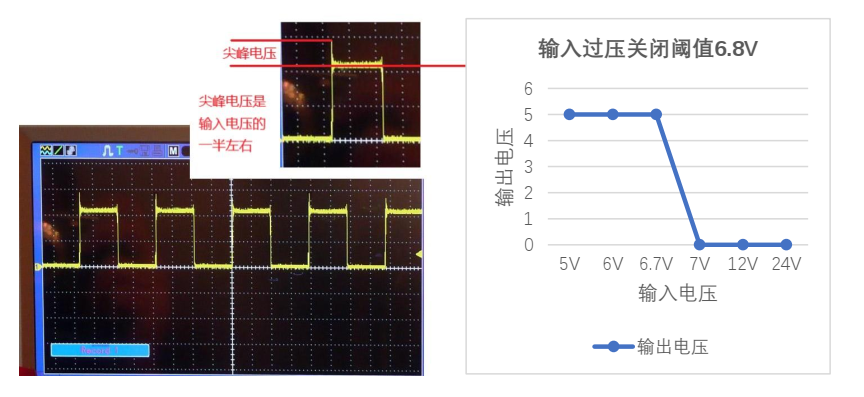

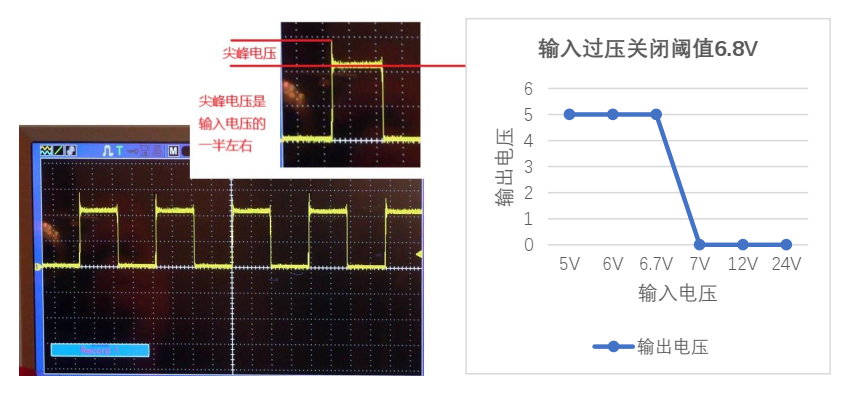

开关拔插通电有几率产成的输入浪涌，产生瞬间尖峰高压，对于电子设备和模块供电
都是一个随时的“炸弹“。这适合也是需要更高耐压输入电压范围的过压保护电压芯片， 这样
即使有瞬间尖峰电压产生，但是对于具有高压输入电压范围的过压保护芯片来说，是在过压
保护芯片的范围内，不会有损坏出现。

过压保护

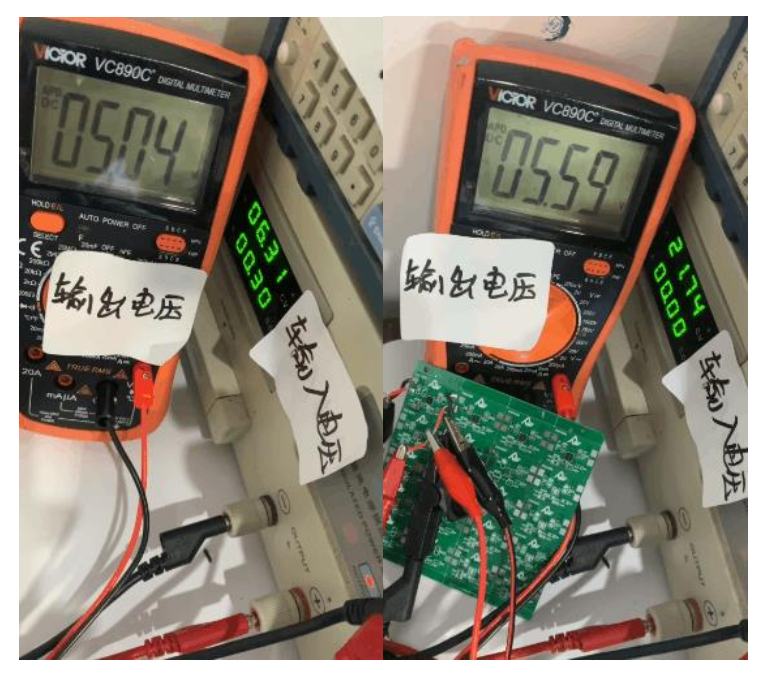

例如下图：输入 24V 时，输出电压保持 5.6V 最高，不会输入=输出电压，保护输出
后面的电路。同时输入电压降到 5.6V 左右时，输出电压也会跟着降低。保持输入电压和输
出电压一致。能抗住 24V 输入电压不损坏，实际输入的工作电压范围在 7V 以下。 7V 工作
电压范围内时，输出电压也不超过 5.6V.多重输入和输出电压的保护。

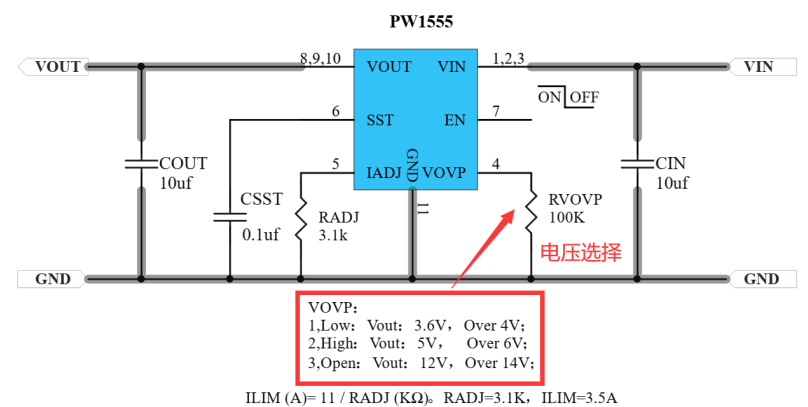

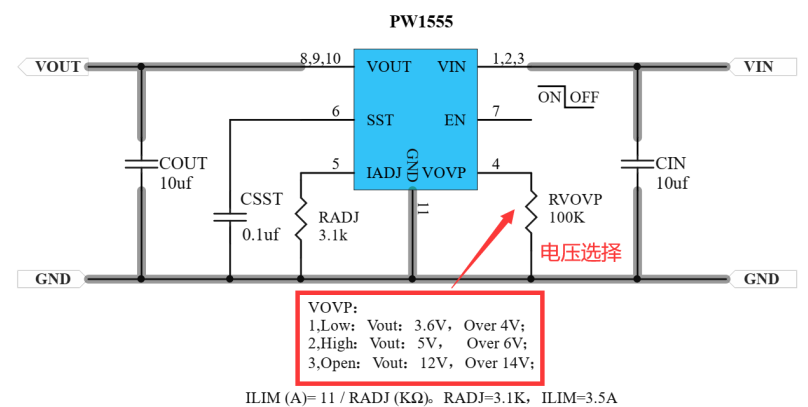

PW1555 是一个可编程的限流开关，具有输入电压范围选择和输出电压钳位，自恢复功
能，和短路保护功能， 30V 最高输入电压等。可调限流 1A-4.8A，可选输入电压范围。
PW1555 可选三个输入电压挡位： 3.6V， 5V， 12V（9-13V 范围） ， 由 4 脚选择

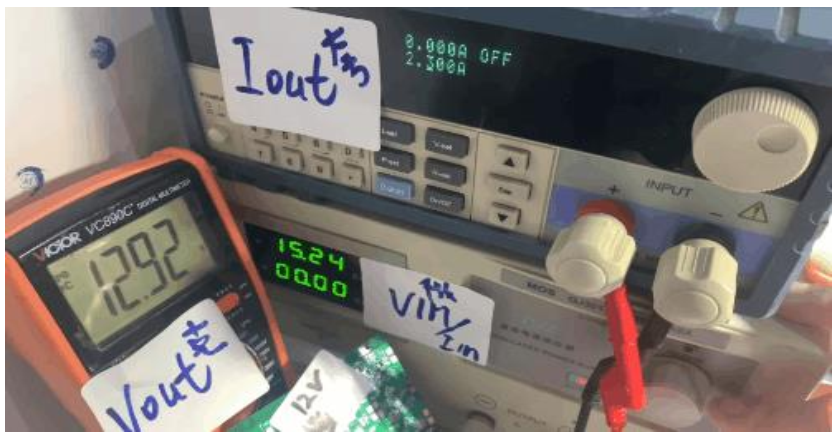

输入 25V 左右时，输出电压控制最高 12.92V，直到输入电压降到 12.92V 以下时，输出电压
跟输入电压一致。

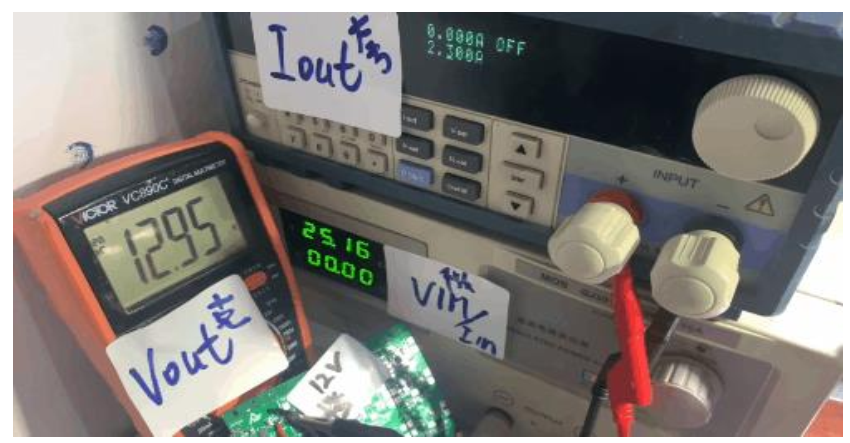

输入 25V 时，输出电压空载为 12.92V，按下负载键，输出电压变零，无法启动负载，需要
输入电压低于 14V 时，负载才能自动恢复正常

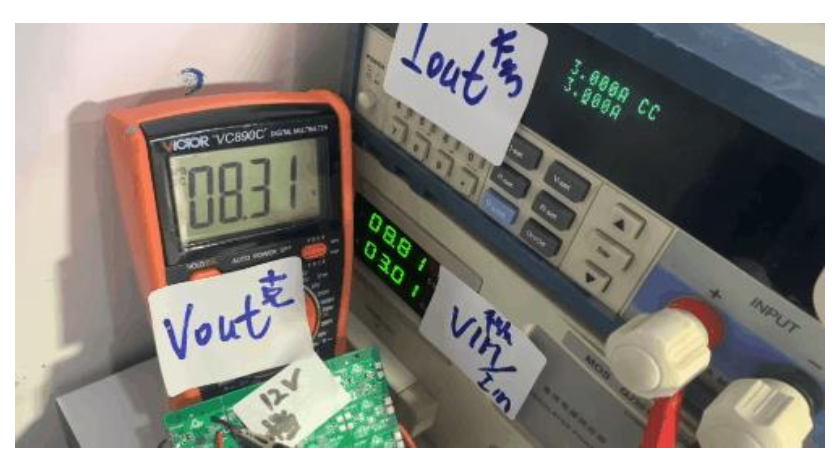

输入 12V，输出 12V3A 时，输入电压拉高，当输入电压达到 14V 时，输出电压关闭，输入
电压再高，也是没有输出。

短路保护：
对于同一路电源总供电，多条支路并联输出的电路，防止其他支路输出抽的电流过大，
其他支路输出电流小，最重要的是，当某一个支路短路时，其他全部支路也会是短路状
态。所以有些设备就加了过电流和短路保护芯片产品。把每条支路脱离总供电主路的影
响，当任意一条支路输出短路时，平芯微的过电流和短路保护芯片产品会断开供电，使
其不会影响到其他支路的工作状态，同时还保护了设备。

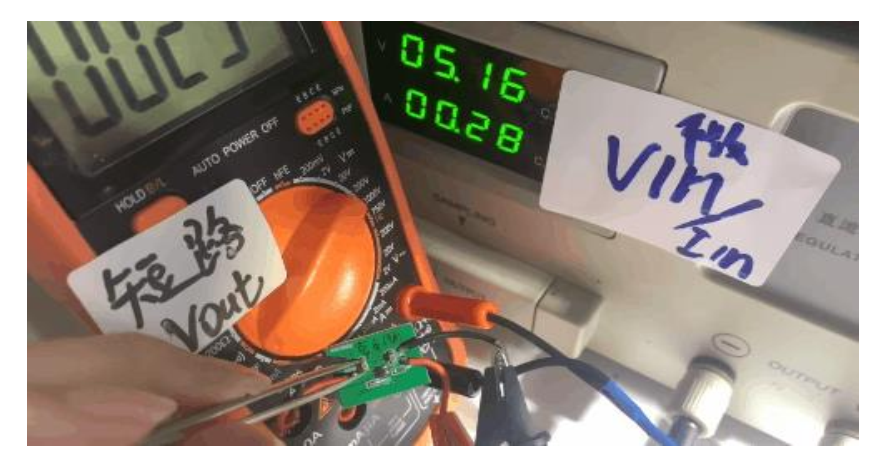

如下面的输出短路测试情况。

过流限流保护开关：

1， 很多电子设备都有个额定电流，不允许超过额定电流， 过大电流会烧坏设备。所以有些
设备就加了平芯微的过电流保护芯片产品。当电流超过设定电流时，设备自动断电，以
保护设备。如主板 CPU 的 USB 接口一般有 USB 过流保护，保护主板不被烧坏。

2， 在多口 USB 输出，或者多路 5V,12V 支路给其他供电时，为了保证每个支路互不影响，
也时需要加限流过流开关芯片。来设置每个支路的最大输出电流，和隔离一个支路短路，
所有支路都短路的问题。

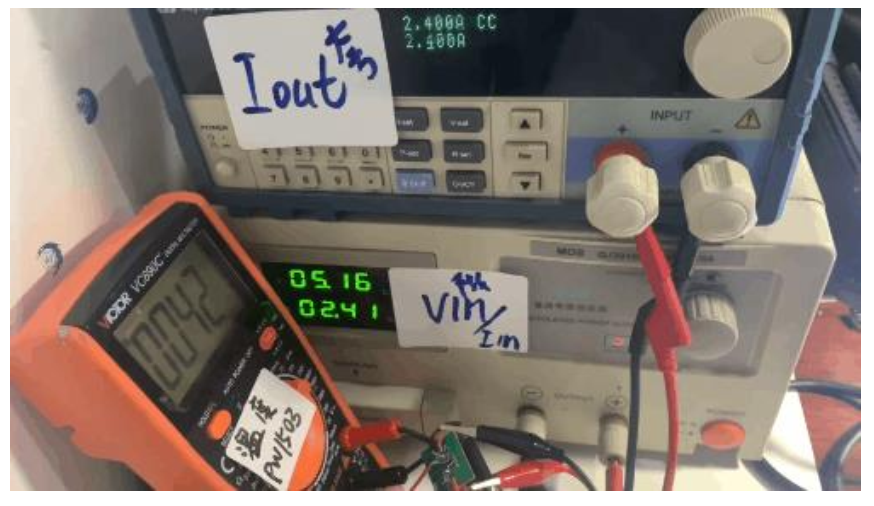

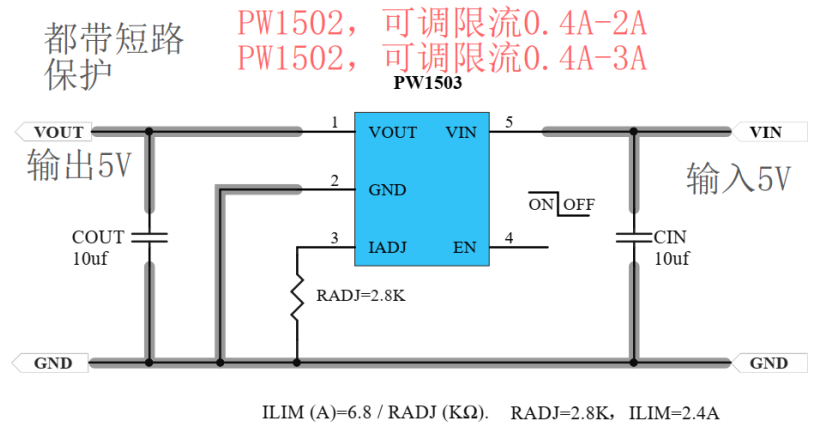

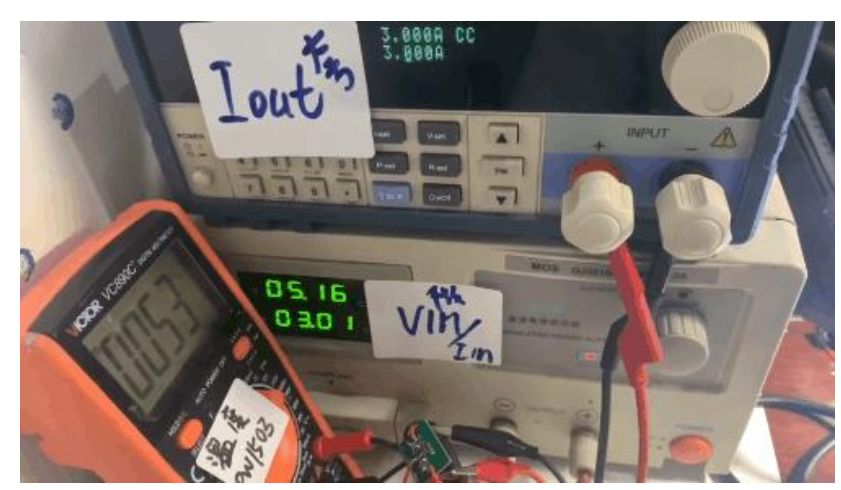

PW1503，输入 5V，输出 5V 时，负载 2.4A 的工作温度是 43 度，负载 3A 时的工作温度
是 53 度，可调限流是 0.4A-3A 之间。 PW1502 可调限流是 0.4A-2A 之间.适合应用在 USB
端口限流过流开关保护，和多口充电器，多路输出并联等。

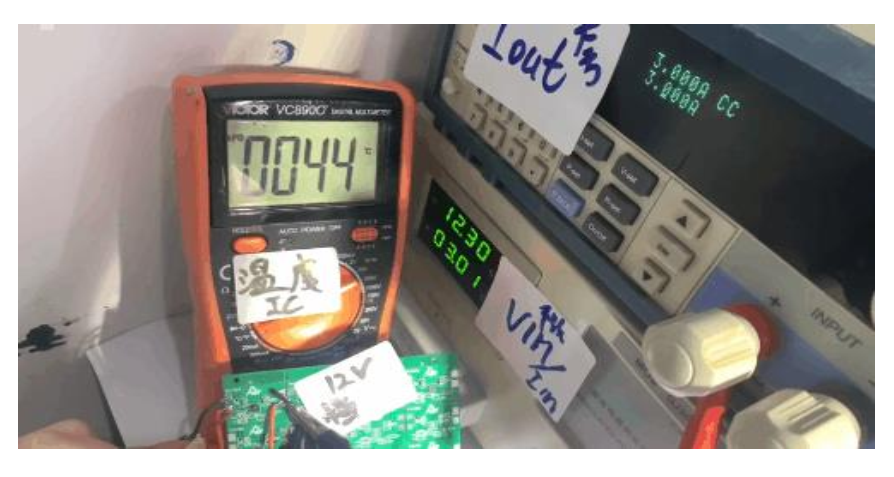

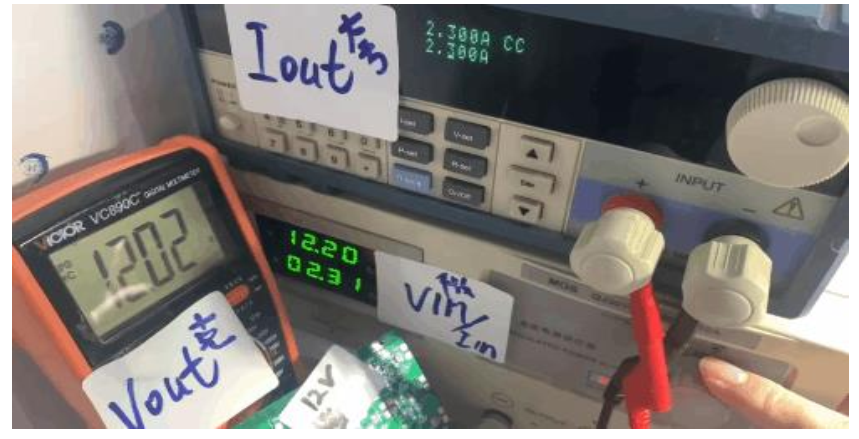

PW1555 的输入电压是 12.30V，输出电压为 12.16V，负载 3A 时。再负载 3A 时，芯片
的温度在 44 度。 可调限流是 1A-4.8A 之间。
