过压过流保护芯片，PW1555规格书，4.8A可调限流

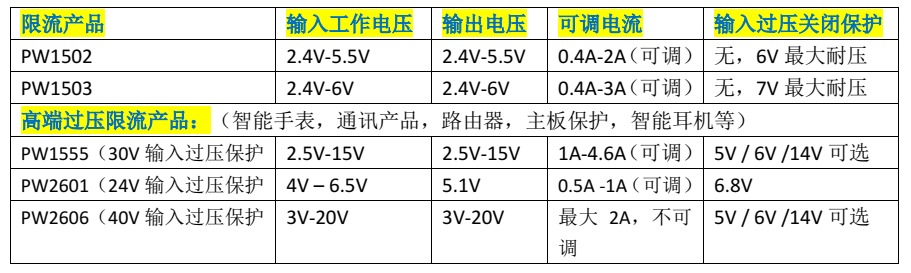

一般说明

PW1555 是一个可编程的限流开关，具有输入电压范围选择和输出电压钳位。集成保护 N 沟
FET 的极低 RDS （ ON ）有助于减少正常运行时的功率损耗。可编程软启动时间控制转换率在
启动期间的输出电压。独立启用控制允许复杂系统顺序控制。它集成了过热保护停机和歇斯
底里自我恢复。这种集成电路和小的 DFN3X3-10 封装面积提供了小的 PCB 面积应用。

特征

• 输入电压范围从 2.5V 到 15V ，浪涌高达 30V
• 集成保护开关： 40 m Ω
• 可编程软启动时间
• 可编程电流限制
• 短路保护
• 可选输入范围和锁压输出电压阈值。
• 启用接口引脚
• 热关机保护和自动恢复
• 输入关闭保护
• 紧凑型包装： DFN3X3-1

应用

• 服务器
• 服务 PC
• 笔记本电脑
• 迷你键盘

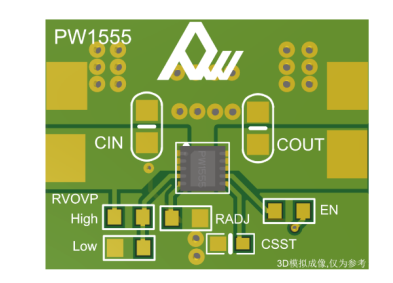

VOVP 选择输入电压范围：
1,Low ： Vout ： 3.6V ， 输入范围超过 5V 关闭保护；
2,High ： Vout ： 5V ， 输入超过 6.8V 关闭保护；
3,Open ： Vout ： 12V ， 输入超过 14V 关闭保护；

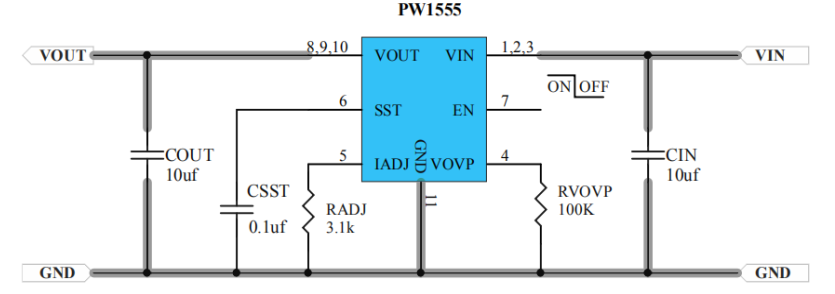

ILIM (A)= 11 / RADJ (KΩ) 。 RADJ=3.1K ， ILIM=3.5A
最小电流限制为 1A。不建议电流限制超过 4.8A

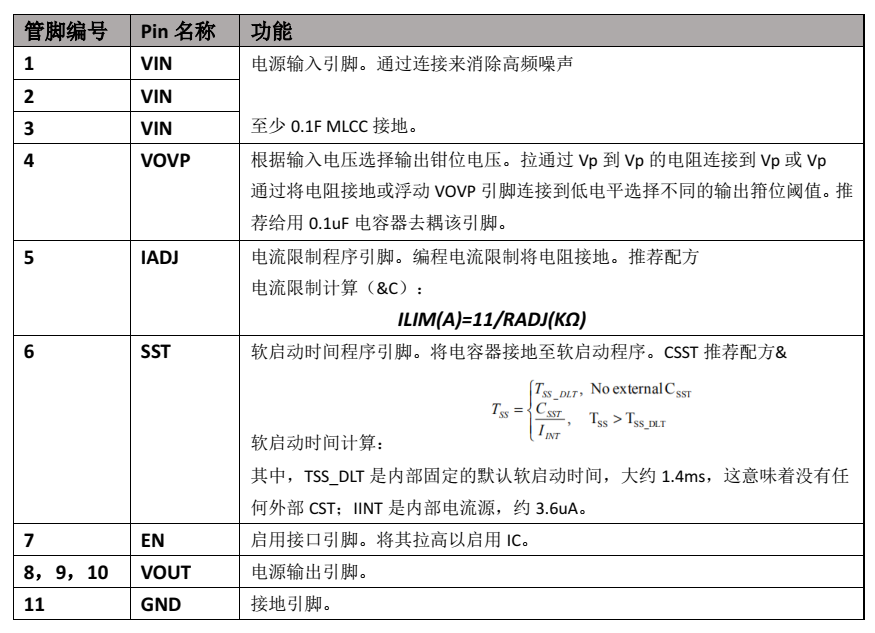

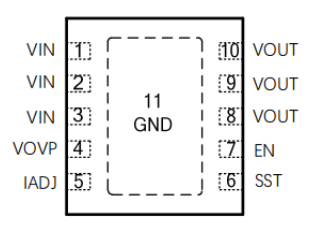

引脚分配 / 说明

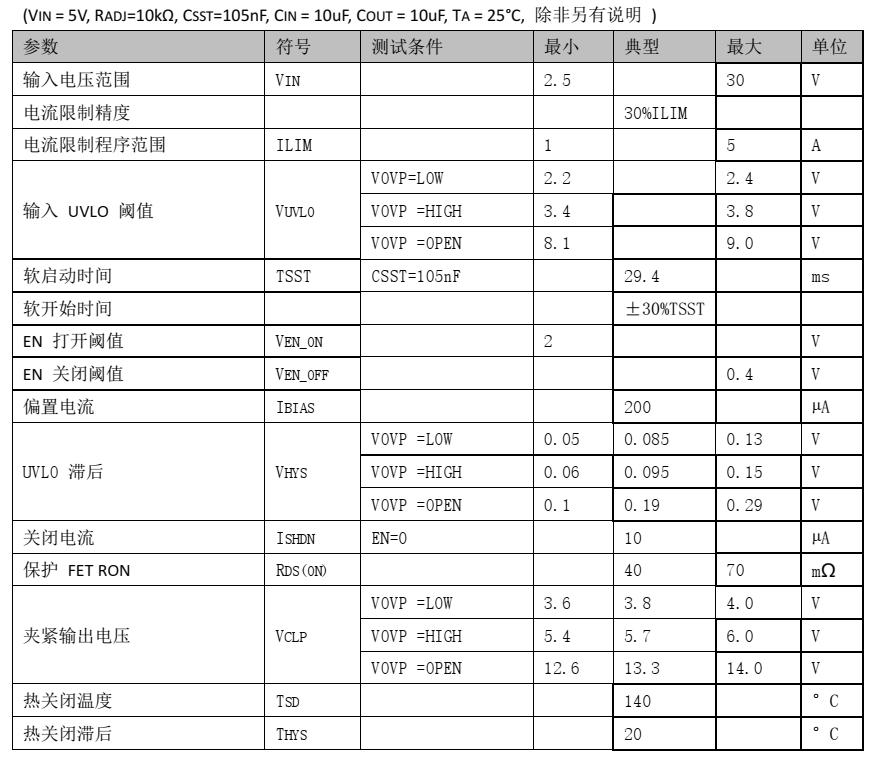

电气特性
