过压保护芯片，蓝牙耳机OVP过压芯片

围是： 4V-6.5V。相当于输入电压的耐压最大到 24V。

输入过压保护阈值：
例如 PW2601 的输入过压保护阈值是 6.8V，就是当输入电压超过 6.8V 后， 芯片保
护，关闭输出，输出电压

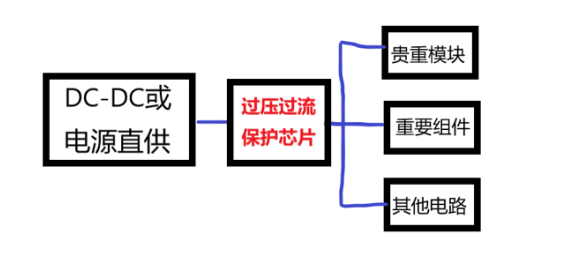

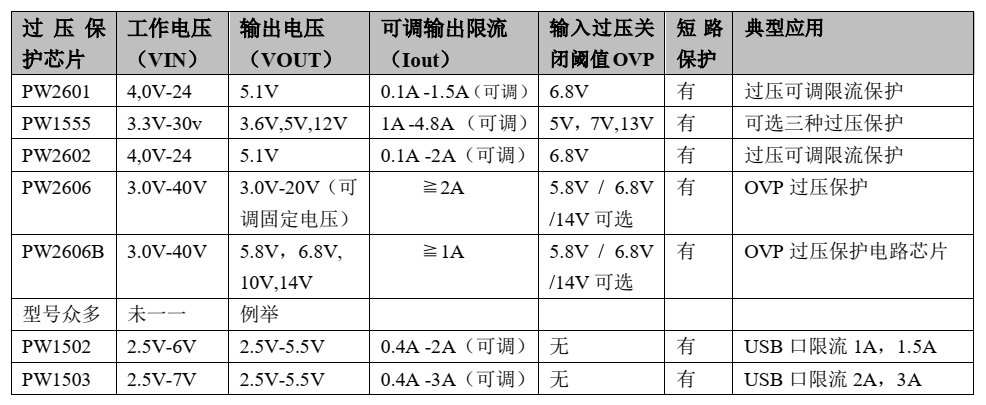

过压保护芯片常适用于如:蓝牙耳机， 芯片模块保护， USB 口防高压保护。

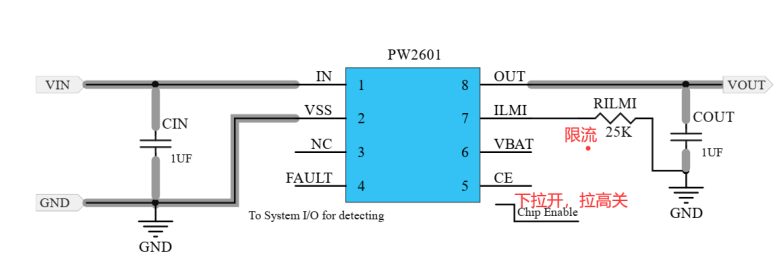

PW2601 是高度集成的电路，旨在为锂离子电池提供保护，使其免受充电电路和输入源
故障的影响。 IC 持续监视输入电压和电池电压。该器件的工作原理类似于线性稳压器，在
输入电压高达输入过压阈值（VOVP = 6.8V）的情况下保持 5.1V 输出。如果输入电压超过
VOVP，则 IC 将关闭 MOSFET，并断开系统与输入电源的连接。此外，如果电池电压升至
4.35V 以上，则 IC 会关闭 MOSFET，从系统中切断电源，直到电池电压降至安全水平为止。
该 IC 还监控其芯片温度，如果温度超过 150°C，则将 MOSFET 关闭。

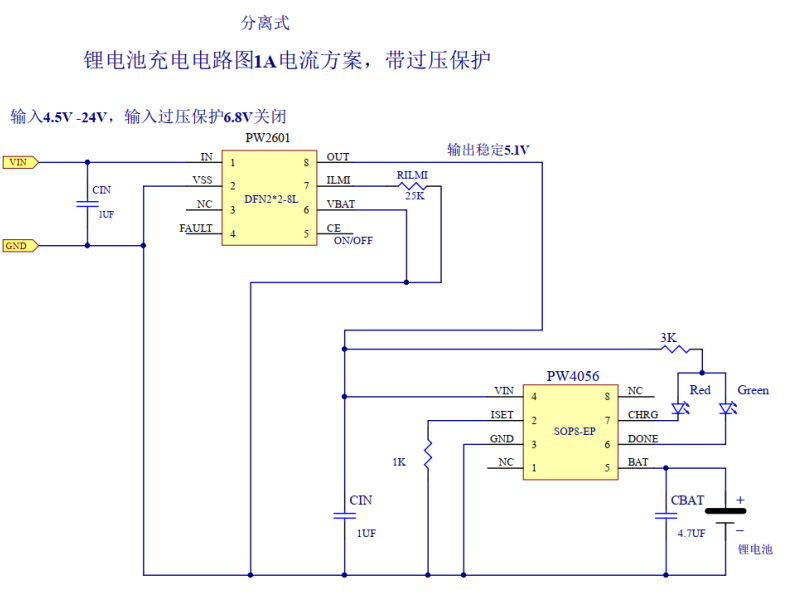

PW4056 锂电池充电 IC 可以改成 SOT23-5 封装的 PW4054 锂电池充电 IC。

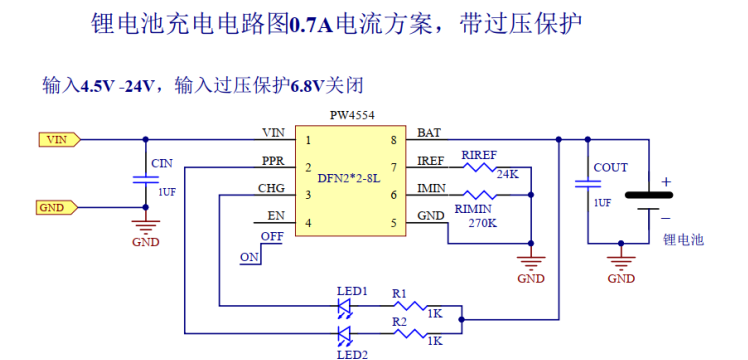

PW2601+PW4056 的集合芯片，内置过压保护的锂电池充电 IC-PW4554。
PW4554 是一款性价比高、完全集成的高输入电压单电池锂离子电池充电器。
充电器采用锂离子电池所需的 CC/CV 充电模式。充电器接受输入 电压高达 24V，但当输入
电压超过 OVP 阈值（通常为 6.8V）时， ,以防止过度功耗。 24V 额定值消除了过电压保护电
路在低输入电压充电器中需要。充电电流和充满电荷（FOC）电流可通过外部电阻器进行编
程。当电池电压低于 2.55V 时，充电器通常使用编程充电电流的 20%。当充电电流降低到可
编程在 CV 充电阶段，由 CHG 引脚提供 FOC 指示，该引脚是开路漏极输出。内置热折叠功
能可保护充电器免受任何热量的影响失效。两个指示引脚（PPR 和 CHG）允许与微处理器或
LED 的 简 单接 口 。 没有 连 接 适配 器 ，充 电 器 从电 池 吸 取的 漏 电 流小 于 1μA 。
PW4554 采用绿色 DFN-2×2-8L 包装，额定温度在-40℃至+85℃之间温度范围。

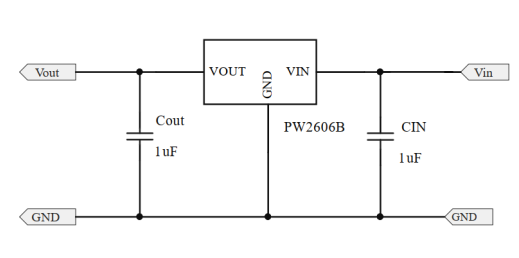

PW2606B， PW2606是前端过电压和过电流保护设备。它实现了2.5V至40V的宽输入电
压范围。过压阈值可以在外部编程或设置为内部默认设置。集成电源路径nFET开关的
低电阻可确保为电池充电系统应用提供更好的性能。它可以提供高达1A， 2A的电流以
满足电池供电系统的要求。它集成了具有滞回功能的过热保护关闭和自动恢复电路，
以防止发生过电流事件。

特征

• 绝对最大输入电压： 40V， 可编程过压阈值： 4V至20V， 内部软启动，防止涌入
• 最大负载电流， 1A(PW2606B)， 2A（PW2606） 低功率路径电阻： 350mΩ（典型值）
• 固定内部OVP， 热关机保护和自动   阈值： 5.85 / 6.1 / 6.8 / 10.5 / 14.0V（典型值）
• OVP响应时间： 50ns
• 内部15毫秒启动或OVP恢复延迟
