SGM4056资料，中文版，4.35V和4.2V版本PW4554

概述：

SGM4056 是一款性价比高、集成度高的输入电压单电池锂离子电池充电器。这个充
电器使用锂离子要求的 CC/CV 充电模式电池。充电器可接受高达 26.5V，但当输入电压超过
通常为 6.8V，防止功率过大消散。 26.5V 额定值消除了低输入电压下所需的过电压保护电路
充电器。充电电流和充电结束（EOC） 电流可通过外部电阻器进行编程。当电池电压低于 2.55V
时， 充电器通常以 18%对电池进行预处理编程充电电流的。当充电的时候电流降低至可编程
EOC 电流水平在 CV 充电阶段， EOC 指示为由 CHG 销提供，这是一个开放式排水管输出。
内部热折叠功能可保护充电器的任何热故障。两个指示销（PPR 和 CHG）允许简单微处理器
或 LED 的接口。当没有适配器已连接或禁用时，充电器从电池吸取小于 1μA 的泄漏电流。
SGM4056 有 TDFN-2×2-8L，额定温度在-40℃至+85℃之间温度范围。

特征
●单电池锂离子或聚合物电池
●集成通道元件和电流传感器
●无需外部阻断二极管
●组件数量和成本低
●可编程充电电流
●可编程充电结束电流
●充电电流热回退保护
●2.55V 涓流充电阈值
●6.8V 输入过压保护用于 SGM4056-6.8
●电源输入的最大电压为 26.5V
●电源存在和充电指示
●电池漏电小于 1μA 当没有输入电源或充电器时
●绿色 TDFN-2×2-8L（外露焊盘）封装

应用
⚫ 移动电话
⚫ 蓝牙设备
⚫ PDA 系统
⚫ MP3 播放器
⚫ 独立充电器
⚫ 其他手持设备

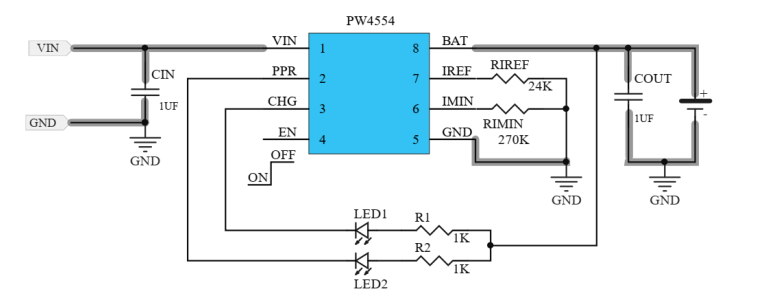

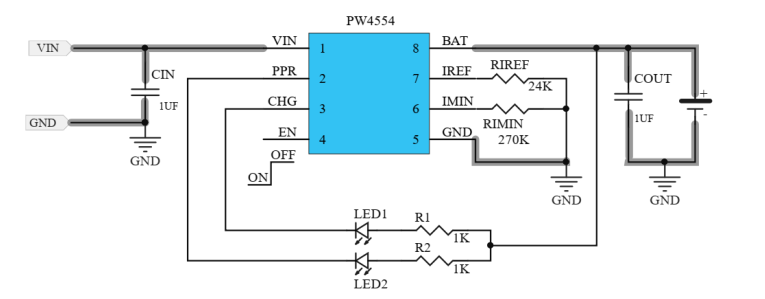

PW4554 有 4.2V,4.35V， 4.4V 电池版本选择
SGM4056 是 4.2V。 SGM4056 可用 PW4554

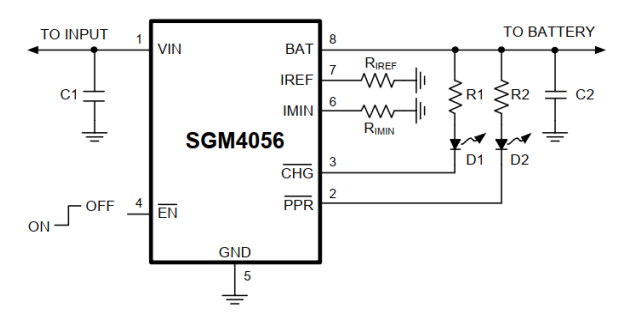

SGM4056 使用 CC/CV 为锂离子电池充电轮廓。恒流 IREF 与外部电阻器 RIREF（见图 1），恒
压为固定在 4.2V。如果电池电压低于 2.55V 涓流充电阈值， SGM4056 充电电池的涓流电流
为 IREF 的 18%，直到蓄电池电压上升到滴流充电阈值以上。快速充电 CC 模式保持在通过编
程 IREF 直到电池电压上升到 4.2V，当电池电压达到 4.2V 时， 充电器进入 CV 模式并调节
电池电压为 4.2V，使电池充满电没有过度收费的风险。到达充电结束（EOC）电流，充电器
指示使用 CHG 引脚充电完成，但充电器继续输出 4.2V 电压。图 3 显示通电后的典型充电波
形。 EOC 电流电平 IMIN 可通过外部电阻器 RIMIN（见图 1）。 CHG 引脚当涓流充电开始并
上升到 EOC 处的高阻抗。达到 EOC 后， 充电电流必须上升到通常 74%的 IREFCHG 引脚再次
打开，如图 3 所示。 EOC 后的电流浪涌可能由负载引起连接到电池。热折叠功能可降低充
电电流当模具温度达到典型的 115 摄氏度。此功能可确保在印刷电路板（PCB）不能消散线
性充电器产生的热量。 SGM4056 接受高达 26.5V 的输入电压，但是当输入电压超过 OVP 阈
值， SGM4056-6.8V，防止不合格或交流适配器故障

PPR 引脚是开路漏极输出，用于指示存在交流适配器。当输入电压高于 POR 阈值 PPR 引脚
打开内部开漏 MOSFET 以指示逻辑低信号，独立于 EN 引脚输入。 当内部开漏场效应晶体管
关闭时 PPR 引脚泄漏电流小于 4.5µA。打开时， PPR 引脚能够吸收至少 15 毫安的电流所有
操作条件。 PPR 引脚可用于驱动 LED（见图 1）或与微处理器接口。

功率良好范围

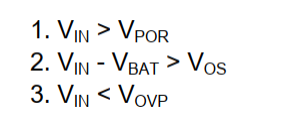

功率良好范围由以下三个定义条件：

其中， VOS 是输入和输出电压比较器，简要讨论，以及 VOVP 是中给出的过电压保护阈值
电气特性表。所有 VPOR、 VOS 和电滞回线特性表。充电器不会给如果输入电压不在电池电
量良好范围。

输入输出比较器

除非输入电压比蓄电池电压高出一个偏移量电压 VOS。这个比较器的目的是确保充电器在
输入时关闭充电器断电。没有这个比较器，充电器可能无法当输入断电时可以通过 PFET 通
道元件继续泄漏调节器和调节器被阻断。跌落电压由于低输入电压下 RDS（ON）限制。最
坏的情况 RDS（ON）处于允许的最大工作状态温度。变更指示 CHG 是一种开漏输出，能够
在充电器开始充电时，电流至少为 15 毫安， 当电流达到 EOC 时关闭。这个 CHG 信号可与
微处理器连接 GPIO 或 LED 指示灯。

EN 输入
EN 是激活充电器的低逻辑输入。 将 EN 引脚驱动至低位或使其浮动以启用充电器。该引脚
具有 200kΩ 的内部下拉所以当左浮动时，输入相当于逻辑低。将此引脚拨到高位以禁用充
电器。电气系统中给出了高阈值特性表。

IREF 引脚
IREF 引脚有两个功能，如中所述引脚描述部分。设置快速充电时电流，充电电流保证为 12%
充电电流设置为 500 毫安时的精确度。什么时候？ 监控充电电流， IREF 的准确性引脚电压
与实际充电电流相同从 IREF 引脚电流到实际充电电流。

无电池运行
SGM4056 依靠电池稳定工作在 LDO 模式下，如果电池未连接。用一个电池，充电器会有稳
定的输出陶瓷去耦电容器，范围为 1µF 至 200µF。在 LDO 模式下，其稳定性取决于负载电
流、电流等。最大负载电流受到限制根据输出电压，编程的 IREF 和

热折叠。
热能回折热折叠功能开始减少内部温度达到时的充电电流典型值为+115℃。

输入电容器选择
需要输入电容器来抑制功率过渡期间提供瞬态响应。主要是这个选择电容器以避免启动时出
现振荡当输入电源超过 POR 阈值时向上以及 VIN-BAT 比较器的偏移电压。当蓄电池电压高
于 POR 阈值，即车辆识别号（VIN） -VBAT 偏移电压控制滞后值。 通常， 1µF X5R 陶瓷电容
器应足以抑制电源噪声。输出电容器选择选择输出电容器的标准是保持充电器的稳定性以及
旁路任何瞬态负载电流。最小值电容是 1µF X5R 陶瓷电容器。这个连接到输出端的实际电容
为取决于实际应用要求。

布局指导
SGM4056 使用热增强型 TDFN 和在包裹的底部。布局应该尽可能多地连接到裸露的铜线上
衬垫。通常，组件层在散热。热阻抗可以进一步通过使用连接到通过热通孔阵列暴露的焊盘。
每个建议热通孔直径为 0.3mm 与其他热通孔的距离为 1mm。

输入电
输入电源通常是一个调节良好的墙带 1 米长电线或 USB 端口的立方体。这个 SGM4056 在输
入端可承受高达 26.5V 的电压不会损坏集成电路。如果输入电压更高通常为 6.8V（SGM4056-
6.8），充电器停止充电
