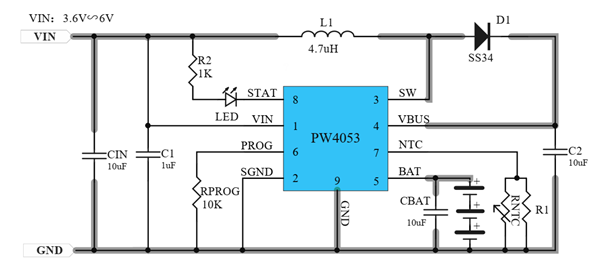

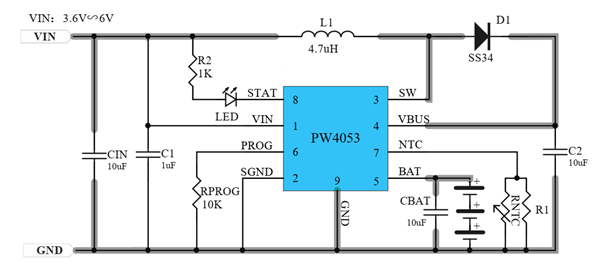

PW4053是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。 PW4053 集成功率 MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低 BOM 成本。 PW4053 的升压开关充电转换器的工作频率为 500KHz，转换效率为 90%。
PW4053 输入电压为 5V，内置自适应环路，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器。
PW4053 提供 SOP8-EP 封装形式， 工作温度额定范围为 -40℃至 85℃。
产品特点
⚫
USB 5V 输入异步开关升压充电
⚫
工作电压
3.5～
6V，芯片耐压
18V，内部集成高压晶体管
⚫
最大
1.2A 充电电流，外部电阻可调
⚫
NTC 功能
⚫
升压充电效率
90%
⚫
自动调节输入电流，匹配所有适配器
⚫
支持
LED 充电状态指示
⚫
内置功率
MOS
⚫
500KH 开关频率
⚫
输出过压，短路保护
⚫
输入欠压，过压保护
⚫
IC 过温保护
⚫
ESD 4KV
应用范围
⚫
锂电电池包
⚫
对讲机
⚫
玩具
⚫
蓝牙音箱
⚫
POS
机
⚫
电子烟
一般说明

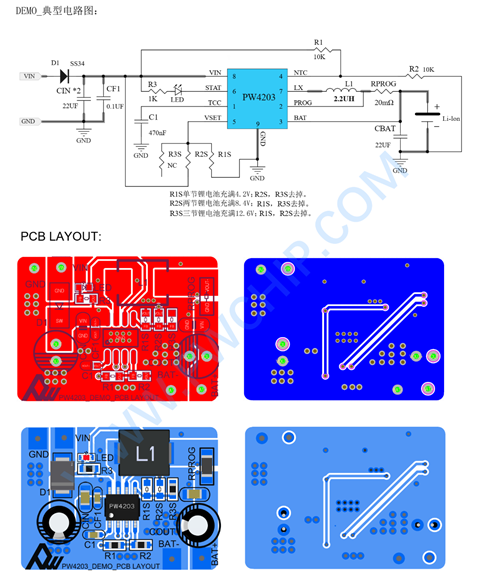

PW4203是一款 4.5-22V输入， 2A同步降压多节锂离子电池充电器，适用于便携式应用程序。选择引脚方便多电池充电。 800 kHz同步降压调节器集成了 22V额定值的超低导通电阻 FET，以实现高效率和简单的电路设计。 PW4203提供 8针 SOP封装，提供非常紧凑的系统解决方案和导热性好。
特征
宽输入电压范围：
4.5V
至
22V
高效率集成同步降压带固定
800kHz
开关的调节器频率
可选择多电池充电
涓流
/
恒流
/
恒压充电模式
可编程（最大
2A
）恒定充电当前
可编程充电定时器
输入电压
UVLO
和电池
OVP
过热保护
输出短路保护
自动停机防止倒车能量流
充电状态指示
正常同步降压运行当电池取出时
应
