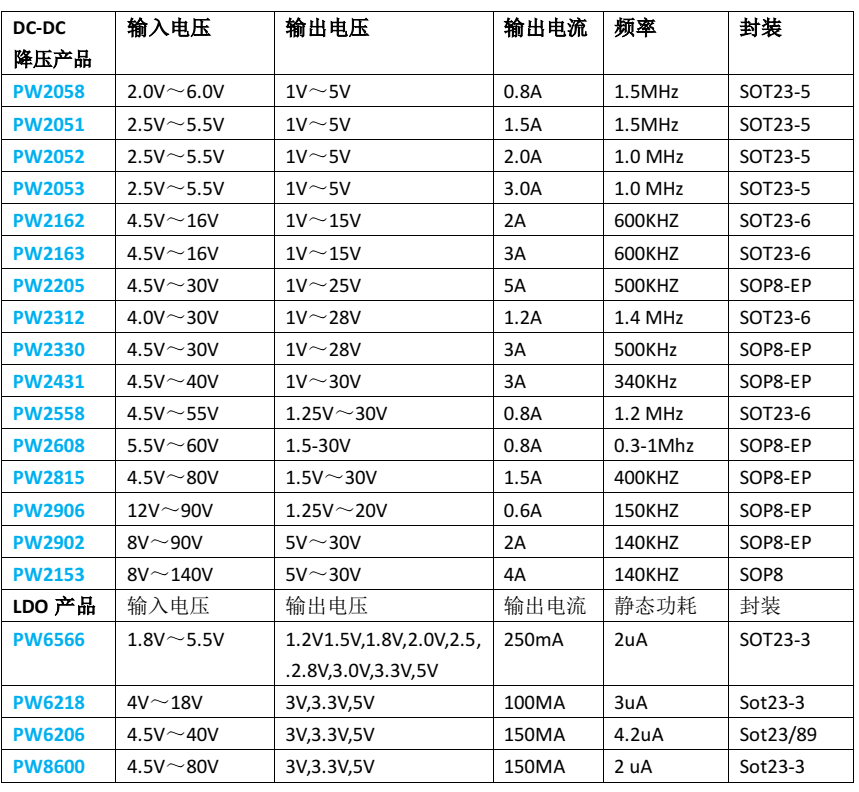

PW2312数据手册

件，可在节省空间的 SOT23-6 包。

特征
⚫ 宽 4V 至 30V 工作输入范围
⚫ 1.2A 连续输出电流
⚫ 1.4MHz 开关频率
⚫ 短路保护模式
⚫ 内置过流限制
⚫ 内置过电压保护
⚫ 模式 PWM
⚫ 内部软启动
⚫ 200m Ω /150m Ω低 RDS （ ON ）内
部功率金氧半晶体
⚫ 不需要肖特基二极管
⚫ 综合内部补偿
⚫ 热关机
⚫ 提供 SOT23-6 套装
⚫ -40 ° C 至 +85 ° C 温度范围

应用
⚫ 闭路电视摄像机
⚫ 平板电视和显示器
⚫ 电池充电器
⚫ 分布式电力系统

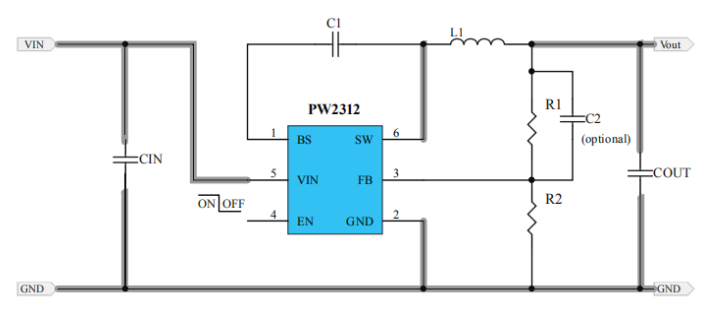

典型应用电路

CIN 推荐 47-100uF 同时并联 0.1uF ， 输入电压低时贴片电容，输入高时要电解电容
COUT 建议 22uF 两个并联， L1 推荐 2.2-4.7UH ， C2 一般是 22pF ，可调
输入电压低时， EN 可直接接 VIN ，输入电压高时，一般串个电阻再接 VIN 。

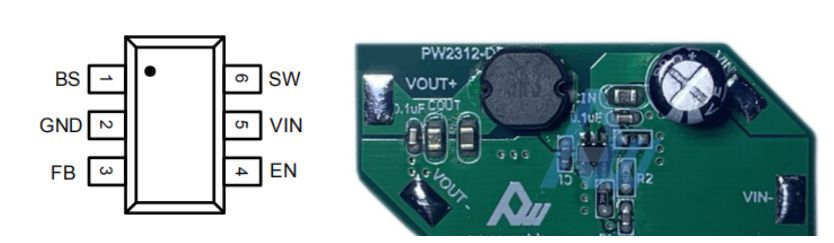

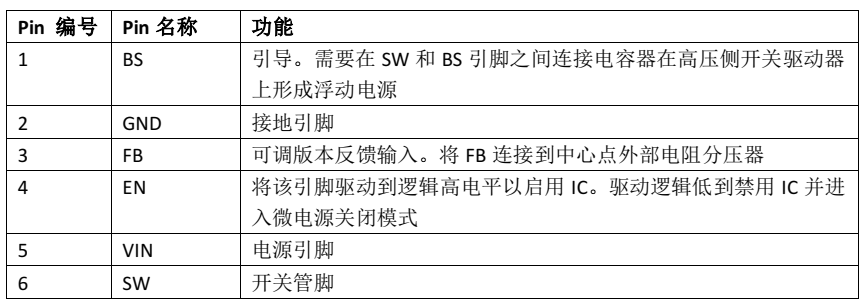

引脚分配 / 说明

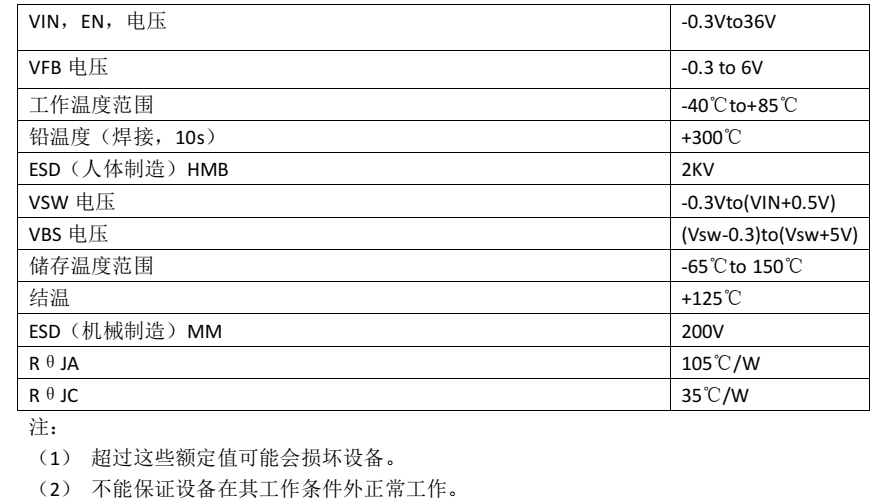

绝对最大额定值

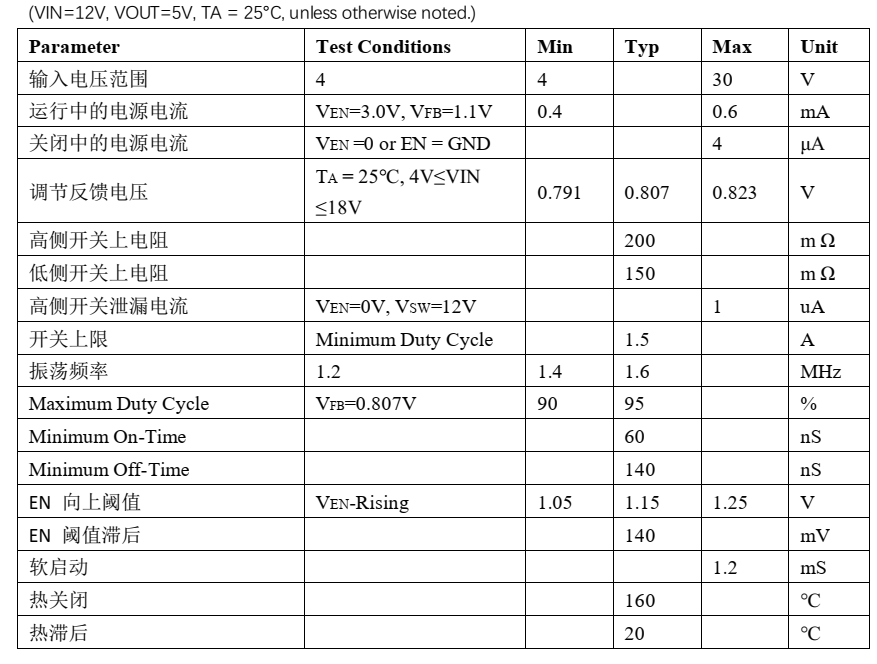

特性表

功能描述
PW2312 是一种电流模式降压型 DC/DC 转换器，可提供优良的瞬态特性响应没有额外的外部
补偿组件。此设备包含内部低电阻，高压功率 MOSFET，并在高 1.4MHz 工作频率下工作
确保紧凑、高效的设计，具有出色的交直流性能。

误差放大器
误差放大器将 FB 引脚电压与内部 FB 基准（ VFB ）进行比较，并输出 a 电流与两者之差成正
比。该输出电流随后用于充电或放电内部补偿网络，这是用来控制功率 MOSFET 电流。优化
后的内部补偿网络使外部元件的数量和简化了控制回路设计。

内部软启动
软启动是为了防止变频器输出电压在启动。当芯片启动时，内部电路产生一个软启动电压
（ SS ）上升从 0V 到 0.807V 。当低于内部参考（ REF ）时， SS 覆盖 REF ，因此错误发生放大器
以 SS 为基准。当 SS 高于 REF 时， REF 恢复控制。时间就是时间内部最大为 1.2ms 。

过电流保护和短路
当电感器电流峰值超过设置电流限制阈值。同时，输出电压开始下降，直到 FB 低于欠电压
（ UV ）阈值，通常低于参考值 25% 。一旦一个紫外线被触发，就会进入打嗝模式以定期重
新启动部件。当输出为对地完全短路。平均短路电流大大降低，以减轻热并保护监管者。一
旦过电流情况出现，则退出 hiccup 模式远离的。

启动和关闭
如果 VIN 和 EN 都高于相应的阈值，则芯片启动。对比试块首先启动，产生稳定的参考电压
和电流，然后内部调节器启用。调节器为其余电路提供稳定的电源。三个事件可以结束芯片
下降： EN 低， VIN 低和热关机。在关闭程序中，信号首先阻塞路径以避免任何故障触发。
补偿电压和内部供电轨是然后拉下来。浮动驱动器不受此关闭命令的约束。

应用信息
设置输出电压
PW2312 需要一个输入电容器、一个输出电容器和一个电感器。这些组件是对设备性能至关
重要。 PW2312 为内部补偿，不需要外部元件实现稳定运行。输出电压可由电阻器编程分隔
线。

选择感应器

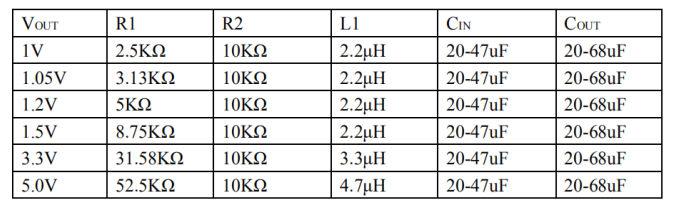

推荐的电感器值如应用图所示。重要的是保证电感器铁芯在任何可预见的操作情况下不会饱
和。这个电感器应额定处理峰值负载电流加上纹波电流：应小心当检查不同的饱和电流额定
值时制造商。饱和电流额定值通常规定为 25 ° C ，因此额定值为最大值应用环境温度应向制
造商索取。

式中，Δ IL 是电感器纹波电流。选择电感器纹波电流约为 30% ，如果最大负载电流。最大电
感器峰值电流为：

在 100mA 以下的轻载条件下，建议采用较大的电感改善效率。
选择输出电容器
在选择这些部件时应特别注意。这些电容器的直流偏压可能导致电容值低于建议的最小值电
容器规格表。陶瓷电容器的实际电容随温度而变化。在 - 55 ° C 至 +125 ° C 的温度范围内工
作的 X7R 型电容器仅使电容变化在± 15% 范围内。 X5R 型电容器的公差与温度范围为 - 55 ° C
至 +85 ° C 。许多大于 1uF 的大值陶瓷电容器采用 Z5U 或 Y5V 温度特性制造。他们的电容会
下降超过 50% ，因为温度在 25 ° C 到 85 ° C 之间变化。因此建议在 Z5U 上使用 X5R 或 X7R
在环境温度显著高于或低于环境温度变化的应用中 25 摄氏度。钽电容器不如陶瓷电容器作
为输出电容器，因为它们是当比较 0.47uF 到 44uF 的等效电容和电压额定值时，更昂贵范围。
另一个重要的考虑因素是钽电容器的 ESR 值比等效尺寸陶瓷。这意味着，虽然有可能找到一
个钽电容器一个 ESR 值在稳定范围内，它必须在电容上更大（这意味着更大更昂贵）比相同
ESR 值的陶瓷电容器。还应注意的是当温度从 25 ° C 降至 - 40 ° C 时，典型钽的 ESR 将增加
约 2:1 所以必须允许一些保安带。
