24V转5V,24V转3.3V降压芯片规格书

2021-03-06 12:00:00
admin
原创
907

一般说明

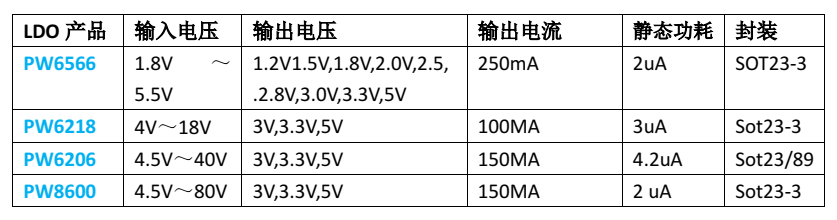

PW6206 系列是一款高精度,高输入电压,低静态电流,高速,低压降线性稳压

器具有高纹波抑制。在 VOUT=5V&VIN=7V 时,输入电压高达 40V,负载电流高达 300mA,采
BCD 工艺制造。 PW6206 提供过电流限制、软启动和过热保护,以确保设备在良好的条件
下工作

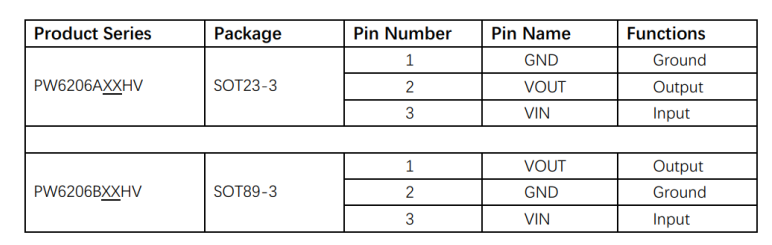

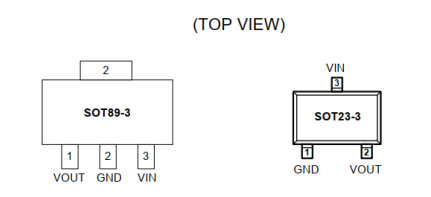

PW6206 调节器有标准 SOT89-3L SOT23-3L 封装。标准产品无铅无卤。


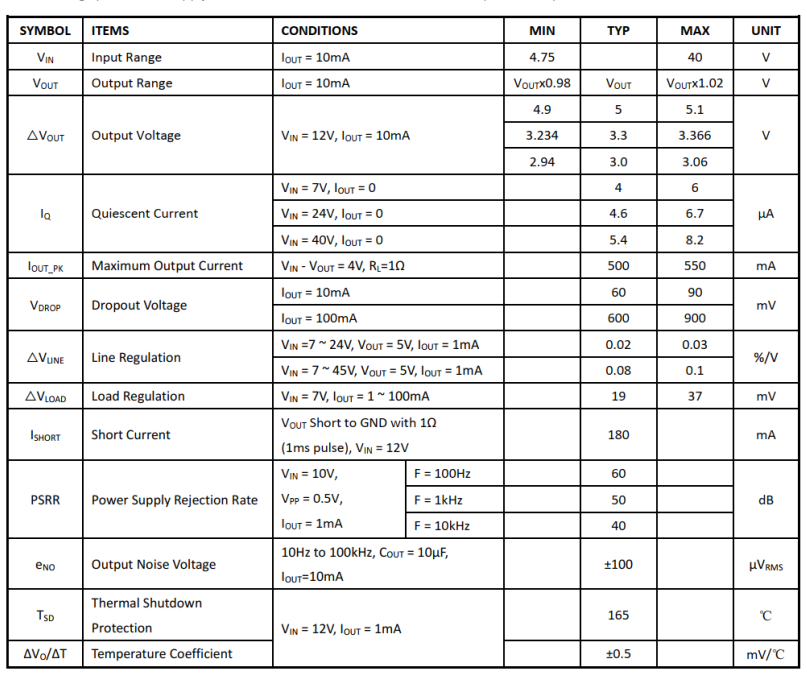

特点
输入电压: 4.75V~40V
输出电压: 1.8V~5.7V
输出精度: <±2%
输出电流: 150mA(典型值)
最高 300mA@VIN=7VVOUT=5VPW6206B50HV 封装
电源抑制比: 60dB@100Hz

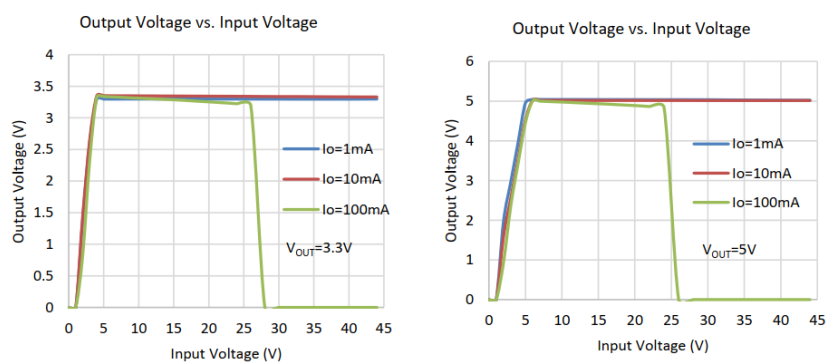

跌落电压: 600mV@IOUT=100mA
静态电流: 4.2μA@VIN=12V(典型值)
ESD HBM:8KV
推荐电容器: 10uF

应用 芯片
智能电表
车内娱乐
电动自行车

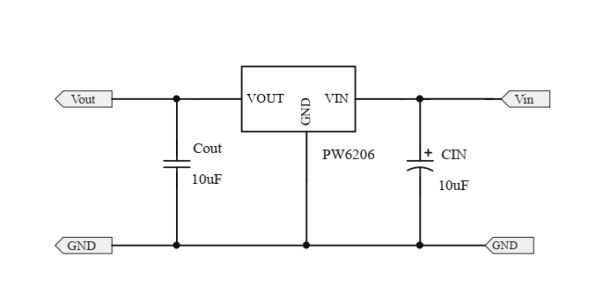

典型应用电路


应用信息
输入电容器
VIN GND 引脚之间需要 10μ F 的输入电容。电容器应尽可能靠近 VIN 引脚,建议使用电
解电容器。必须考虑公差和温度系数,以确保电容器在整个温度和工作条件范围内工作。
输出电容器
在实际应用中,选择输出电容器以保证其稳定运行是非常重要的。稳定和正确操作的最小电
容为
1 μ F 。电容公差应在工作温度范围内± 30% 或更好。建议电容器类型为 MLCC
空载稳定性
PW6206 将在无外部负载的情况下保持稳定和调节。这在 CMOS RAM 保持活动应用中尤其重
要。

典型电路
下图显示了 PW6206 设备的典型应用电路。根据应用情况,应仔细选择外部组件的值。在插
拔应用中,由于芯片上电源的插入和拔出引起的过冲会损坏芯片,因此建议 VIN 小于 30V
输入电压峰值不超过 45V

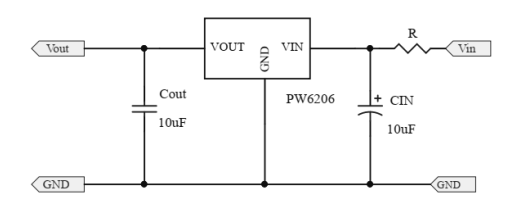

在高输入应用中,建议 R Cin 选用如下:
1Cin=10UF~100UF 电解电容器,最大电压大于 50V R=0
2Cin=1UF~10UF MLCC ,最大电压 V 大于 50V R=2 Ω , 1206 型电阻器应仔细选择,以确保有
足够的裕度来承受插入期间的浪涌电流。
