20V转5V,20V转3.3V的LDO芯片规格书
- 2021-03-06 11:32:00
- admin 原创
- 1263

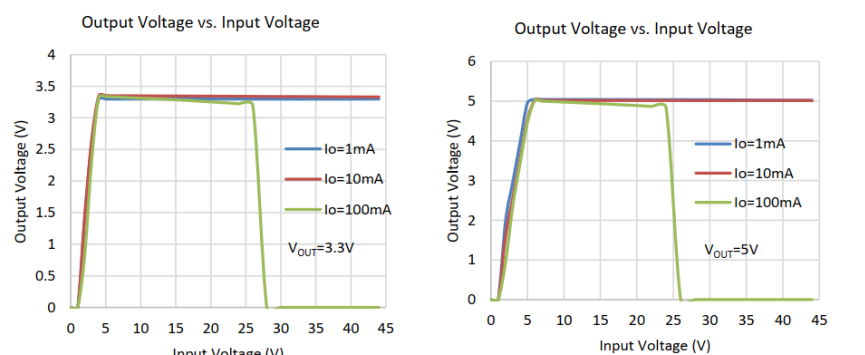

PW6206 系列是一款高精度,高输入电压,低静态电流,高速,低压降线性稳压器
具有高纹波抑制。在 VOUT=5V&VIN=7V 时,输入电压高达 40V,负载电流高达 300mA,
采用 BCD 工艺制造。 PW6206 提供过电流限制、软启动和过热保护,以确保设备在良好
的条件下工作

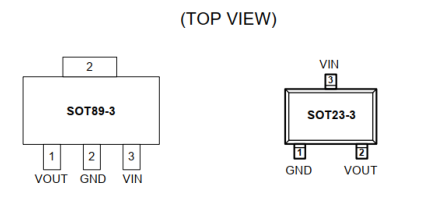

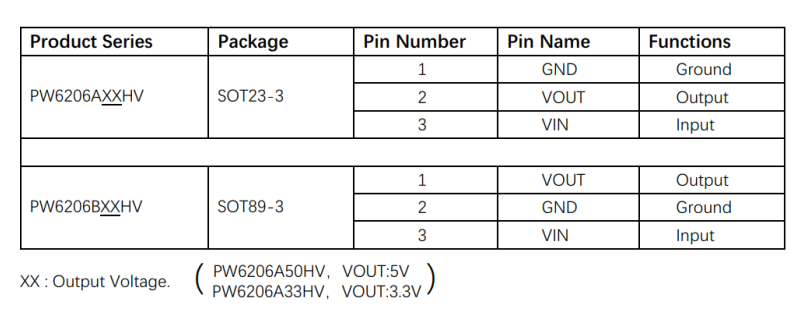

PW6206 调节器有标准 SOT89-3L 和 SOT23-3L 封装。标准产品无铅无卤。

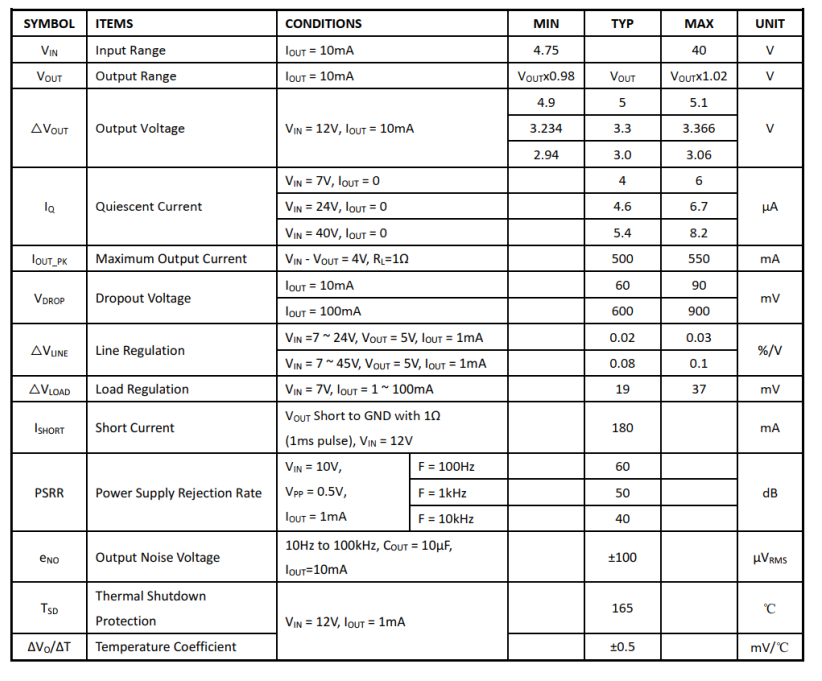

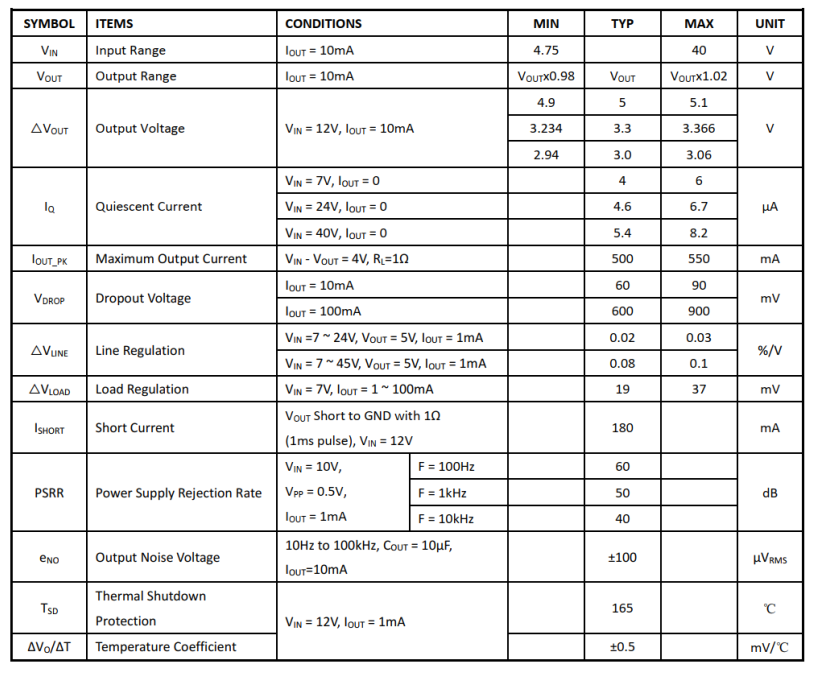

特点
⚫ 输入电压: 4.75V~40V
⚫ 输出电压: 1.8V~5.7V
⚫ 输出精度: <±2%
⚫ 输出电流: 150mA(典型值)
⚫ 最高 300mA@VIN=7V, VOUT=5V, PW6206B50HV 封装
⚫ 电源抑制比: 60dB@100Hz
⚫ 跌落电压: 600mV@IOUT=100mA
⚫ 静态电流: 4.2μA@VIN=12V(典型值)
⚫ ESD HBM:8KV
⚫ 推荐电容器: 10uF

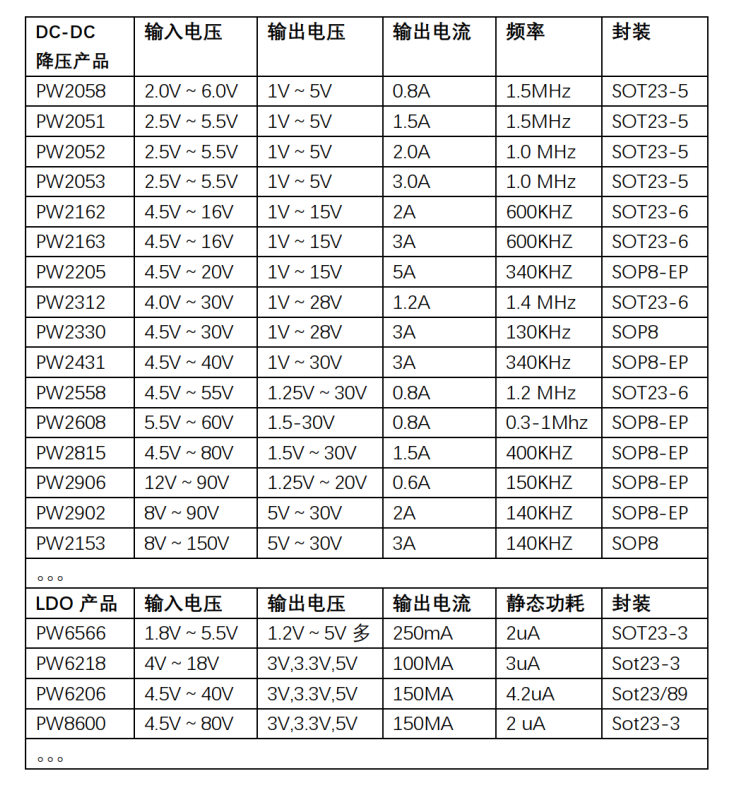

应用 芯片 135 代 2845 理 8039 Mr。 郑, 技术工程 FAE
⚫ 智能电表
⚫ 车内娱乐
⚫ 电动自行车

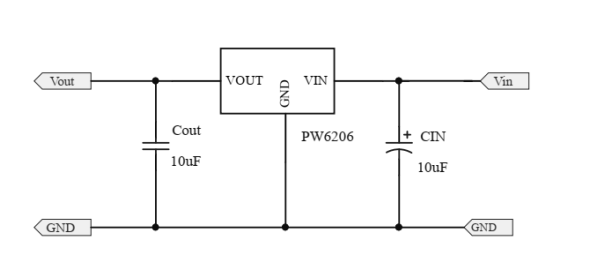

典型应用电路
应用信息
输入电容器
VIN 和
GND 引脚之间需要
10μ
F 的输入电容。电容器应尽可能靠近
VIN 引脚,建议使用电
解电容器。必须考虑公差和温度系数,以确保电容器在整个温度和工作条件范围内工作。
输出电容器在实际应用中,选择输出电容器以保证其稳定运行是非常重要的。稳定和正确操作的最小电
容为
1μ
F。电容公差应在工作温度范围内±
30%或更好。建议电容器类型为
MLCC。
空载稳定性
PW6206 将在无外部负载的情况下保持稳定和调节。这在
CMOS RAM 保持活动应用中尤其重
要。

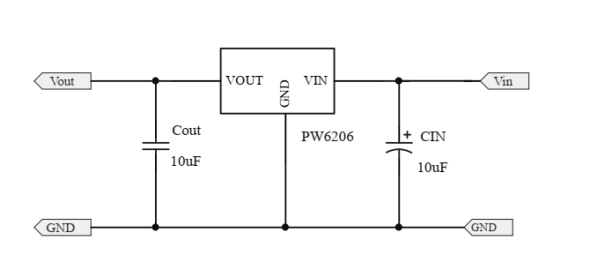

典型电路
下图显示了
PW6206 设备的典型应用电路。根据应用情况,应仔细选择外部组件的值。在插
拔应用中,由于芯片上电源的插入和拔出引起的过冲会损坏芯片,因此建议
VIN 小于
30V,
输入电压峰值不超过
45V。

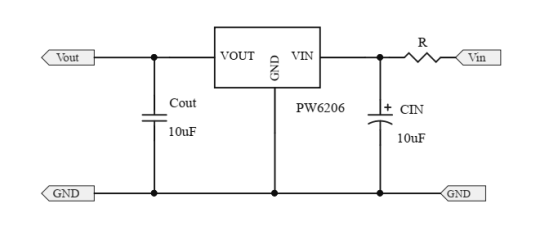

在封堵应用中,建议
R
、
Cin
选用如下:
1Cin=10UF~100UF
电解电容器,最大电压大于
50V
,
R=0
;
2Cin=1UF~10UF MLCC
,最大电压
V
大于
50V
,
R=2
Ω ,
1206
型电阻器应仔细选择,以确保有
足够的裕度来承受插入期间的浪涌电流。
