一般说明

PW6513系列是一款高精度，高输入电压，低静态电流，高速，低具有高纹波抑制的线性稳压器。输入电压高达40V，负载电流为在电压=5V和VIN=7V时高达300mA。该设备采用BCD工艺制造。PW6513提供过电流限制、软启动和过温保护，确保设备工作在井况PW6513调节器采用标准SOT89-3L封装。标准产品无铅无卤素。

特征

输入电压：4.75V~40V

输出电压：1.8V~5.7V

输出精度：<±2%

输出电流：150mA（典型值）

高达300mA@VIN=7V，VOUT=5V，

电源抑制比：60dB@100Hz

跌落电压：600mV@IOUT=100mA

静态电流：4.2μA@VIN=12V（典型）

ESD高压断路器：8KV

电容器选择：10μF

应用

智能电表

车内娱乐

电动自行车

代理商：深圳市夸克微科技

郑先生 ：13528458039

QQ 2867714804

典型应用电路

申请信息

输入电容器

VIN和GND引脚之间需要10μF的输入电容。电容器放置尽量靠近VIN引脚，建议使用电解电容器。容忍度并且必须考虑温度系数，以保证电容器工作在工作范围超过整个温度范围和工作条件。

输出电容器

在实际应用中，选择输出电容器以保证其稳定运行是很重要的。稳定和正确选择的电容为1μF。电容公差应为±30%或优于工作温度范围。建议电容器类型为MLCC。

空载稳定性

PW6513将在无外部负载的情况下保持稳定和调节。这一点尤其重要在CMOS RAM中保持活跃的应用。

典型电路

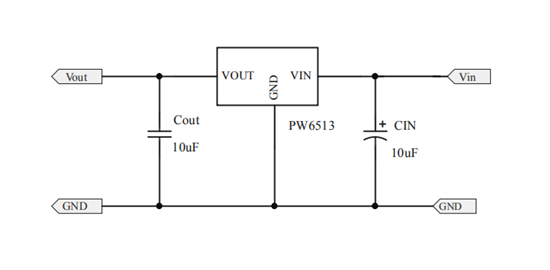

下图显示了PW6513设备的典型应用电路。外部的价值应根据应用情况仔细选择部件。在封堵应用中，因为过冲引起的芯片上电源的插入和拔出可能会损坏对于芯片，建议VIN小于30V，输入电压峰值不应超过45V

在封堵应用中，建议R、C1选用如下：

1.C1=10μF~100μF电解电容器，电压大于50V，R=0；

2.C1=1μF~10μF MLCC，电压V大于50V，1206型R=2Ω

应仔细选择电阻器，以确保有足够的裕度来维持浪涌电流堵塞时
