USB过流保护芯片，超温保护以及反向闭锁功能

PW1503是超低RDS（ON）开关，具有可编程的电流限制，以保护电源源于过电流和短路保护。它具有超温保护以及反向闭锁功能。

PW1503采用薄型（1毫米）5针薄型SOT23-5封装，提供可调版本。

特征

• l 输入电压：4V至6V，0.4A-3A可调节负载电流能力PW1503
• l 输入电压：4V至5.5V ，0.4A-2A可调节负载电流能力PW1502
• l 可编程电流限制
• l 过温保护
• l 反向阻断（无体二极管）
• l 停机时，VOUT可强制高于VIN
• l 符合RoHS标准
• l 输出短路保护
• l EN开关控制（完全关断）

应用

• l USB充电器
• l 公共场所多USB充电器
• l USB加密狗
• l minipic配件
• 代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

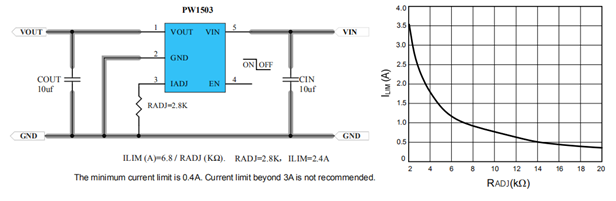

典型应用电路                                                  PW1503：Radj电阻和输出限流电流关系表
