USB 口 3A 限流保护芯片。带短路保护

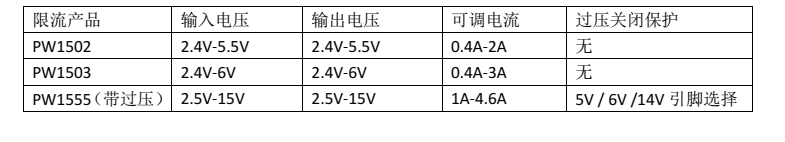

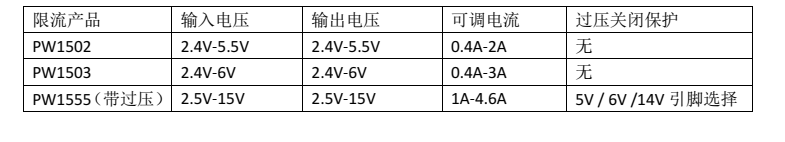

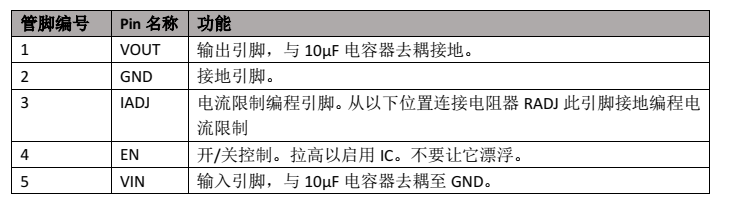

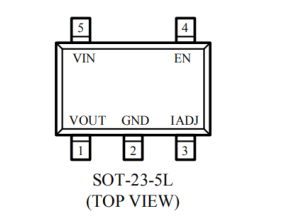

引脚分配 / 说明

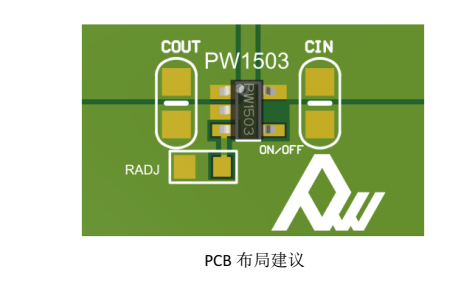

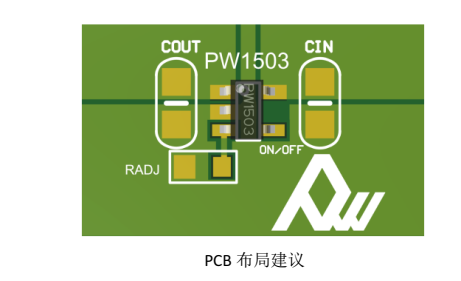

布局注意事项
为了获得更好的性能，必须严格遵守以下准则：
1. 保持所有电源线尽可能短和宽，所有电源至少使用 2 盎司铜踪迹。
2. 在所有电路下放置一个接地板，以降低电阻和电感，并改善直流电以及瞬态性能。
3. 将输出电容器尽可能靠近连接器，以降低阻抗（主要是电感）在端口和电容器之间，提高瞬态性能。
4. 输入和输出电容器应靠近 IC 并连接到接地层减少噪声耦合。
5. 陶瓷旁路电容器应尽可能靠近 PW1503 的 VIN 引脚和 VOUT 引脚。

信息
PW1503 是一种限流 P 沟 MOSFET 功率开关温度保护。没有体二极管横跨漏极和源 MOSFET。
它可以防止芯片失效后电流从输出流到输入端。
过电流保护
当检测到过流情况时，调节开关以实现恒定输出电流。如果过流状态持续很长时间，并导致结温超过 150° C，开关关闭。一旦结温降至 130° C，零件将重新启动。
提供滤波电容器
为了防止在热插拔条件下输入电压下降， 10µF 陶瓷强烈建议使用从 VIN 到 GND 的电容器。
不过，更高的电容也有帮助降低电压降。此外，输出短路将导致在没有输入电容器。当输入瞬态电压超过绝对最大供电电压，即使持续时间很短。
限流整定

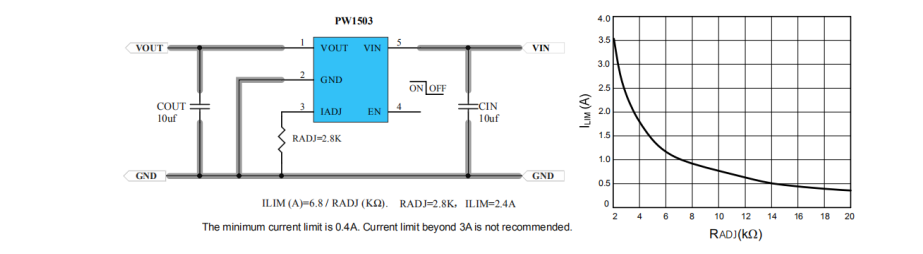

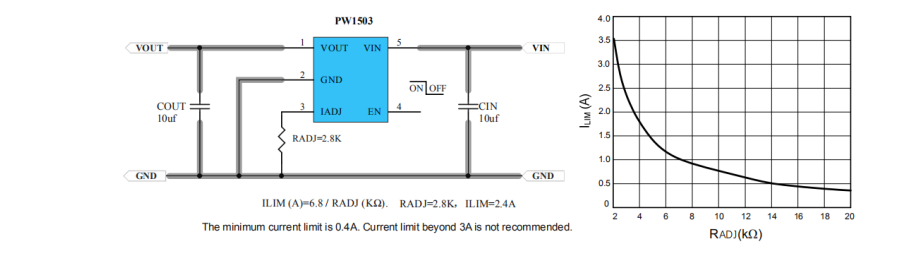

电流限制可编程，以防止电源过电流和短路条件。将电阻 RADJ 从 IADJ 引脚连接到 GND，以
编程设定电流限制：
ILIM(A)=6.8/RADJ (KΩ)
最小电流限制为 0.4A。不建议电流限制超过 3A。
最大输入电压考虑
对于任何应用， PW1503 的输入电压不应超过最大值建议值（ 6V）。有些适配器可能输出电压公差差，或者输出电压过冲过大如果适配器直接热插拔。高于 VIN（ 6V）的电压超调将显著降低 PW1503 的可靠性，甚至可能导致 IC EOS 失效。
