5V充12.6V三节锂电池,5V升压12.6V的电路图

2020-12-11 09:36:00
admin
原创
1535

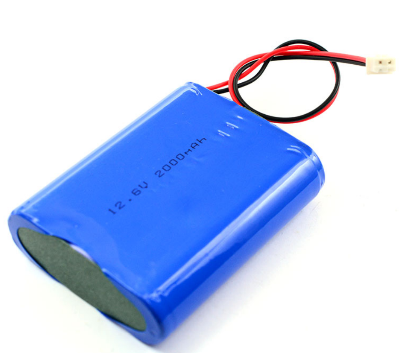

三串锂电池的充电电压是三串锂电池的最高电压值,就是 12.6V了。 5V12.6V5V给三串锂电池充电。如笔记本的 USB5V给三串锂电池充电,如 5V的适配器或者手机充电器插上数据线给三串锂电池充电电路充电。

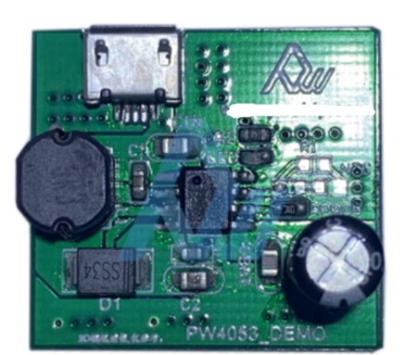

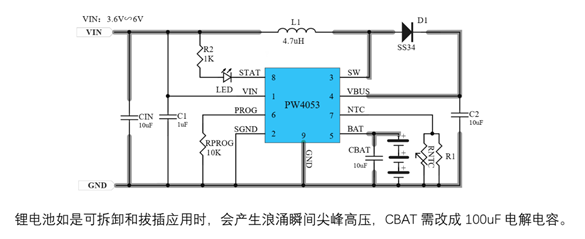

5V升压 12.6V三串锂电池充电 IC电路。

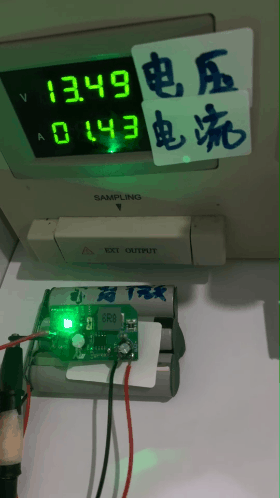

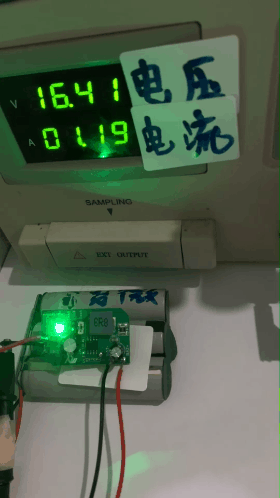

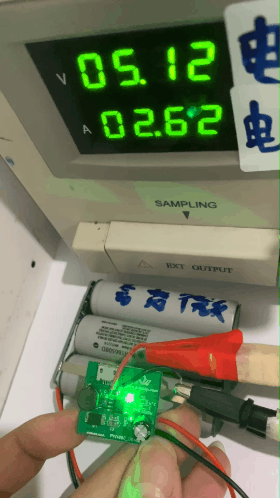

5V输入,充 12.6V输出。最大充电电流 1A。主要是电路设计简单,容易上手。

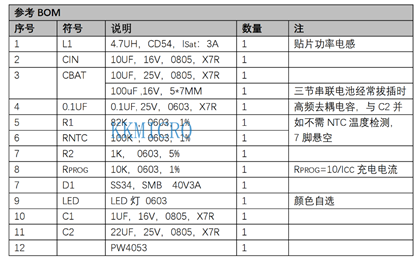

5V升压 12.6V电路图的物料 BOM

电感器:最低要 CD45-4.7UH的。更大体积的电感和更好饱和电流的电感可以提高电路的效率和降低工作温度二极管:肖特基二极管, SS34即可。

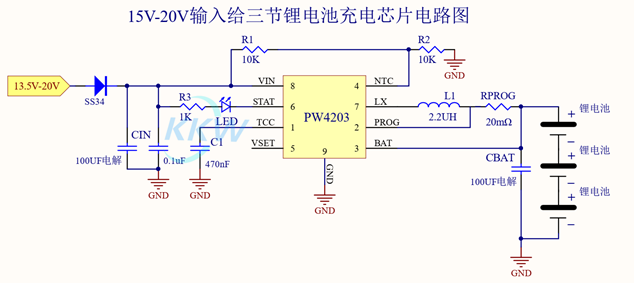

如果需要 15V输入,和 18V输入,降压充 12.6V的话,需要用什么电路呢?

这个时候可以看这个电路图了,可以达到最大充电电流 2A的可调充电电流。

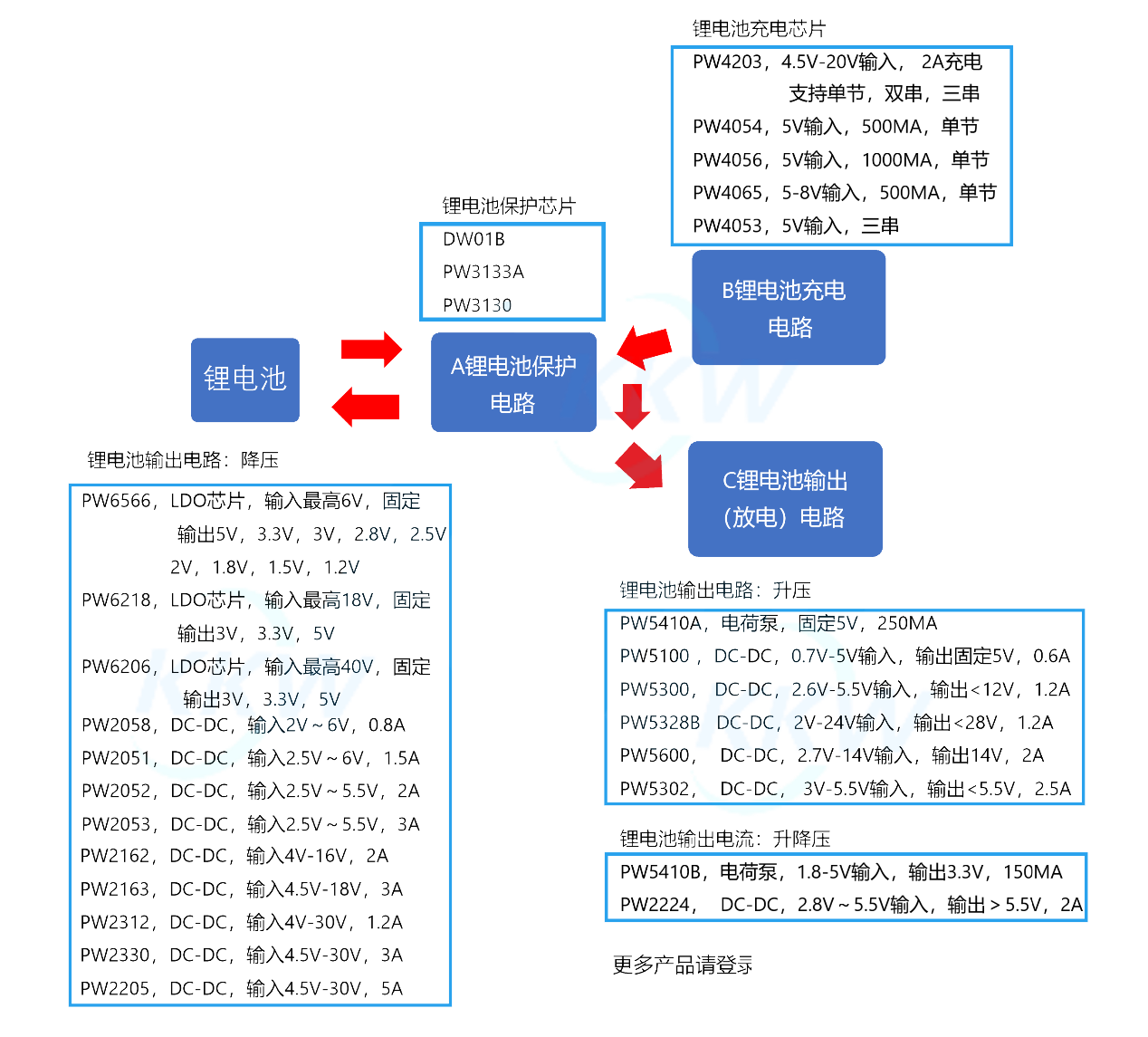

三节锂电池供电的产品,在三节锂电池上,需要三个电路系统:  1,三节锂电池保护电路,  2,三节锂电池充电电路,  3,三节锂电池输出电路。

对于三节锂电池的输出来说,如果是 DC-DC的话,就由 1A-5A的多种选择了。

如果是 LDO的话,就有两个, PW6218输入电压最大 18VPW6206输入电压最大 40V,都是 SOT23-3封装。


代理商:深圳市夸克微科技

郑先生 :13528458039

 QQ 2867714804
