PW2052输入电压2.5V-5.5V,最大输出电流2A,降压转换器DC-DC

2020-11-30 15:54:00
admin
原创
1003

PW2052是一颗DC-DC 同步降压转换器芯片,输入电压范围2.5V-5.5V, ,最大负载电流2A ,可调输出电压,频率1.0MHZ 高频率,可采用贴片电感,节省空间,采用SOT23-5封装形式。

PW2052 是一颗高效率,高频率1MHZ 的同步DC-DC 降压转换器,100%占空比,可调输出电压,可采用贴片电感,节省空间。PW2052 采用SOT23-5的便捷封装型号,更适合与小型空间有限制的产品。

PW2052 具有宽输入电压2.5V-5.5V ,最大输出电流2A ,可调输出电压,内部集成了MOS 管整流,节省了外部肖特基二极管的需要,效率大大得到提高.

PW2052具有过流保护,过温保护,输出短路保护等。

PW2052 常适用于,5V转3.3V,5V转3V,5V转2.8V,5V转3.6V,5V转2.5V,5V转2.4V,5V转1.5V,5V转1.2V,5V转1.8V,3.7V转3V,3.7V转2.8V,3.7V转2.5V,3.7V转1.8V,3.7V转1.5V,3.7V转1.2V,3V转2.8V,3V转2.5V,3V转1.8V,3V转1.5V,3V转1.2V等应用中。



PW205 2设计: (第一页外围元件设计,第二页PCB画板设计)

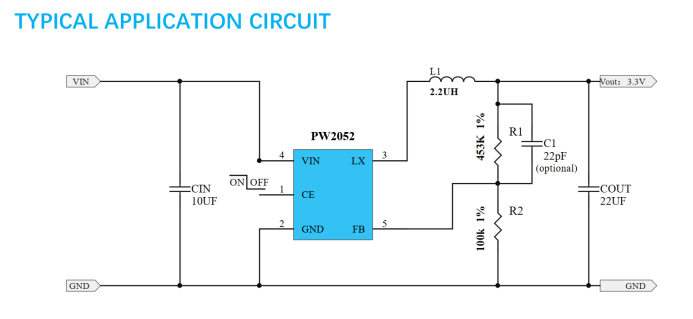

外围元件设计:

1, CIN 10uf是输入滤波电容,不加会影响IC正常工作或损坏。

2, Cout:10uf是输入滤波电容,不加会影响IC正常工作或损坏。

3, C1为旁路电容,可根据实际情况调容值。

4, PW2052的PIN 1脚:低电压关,高电平开。可接VIN 输入。

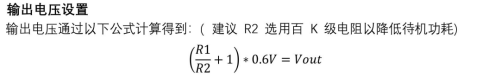

5, R1,R2为反馈电阻,通过两个电阻的阻值来调输出电压。



6, L1为电感,可选用贴片电感:屏蔽电感,功率电感等,电感饱和电流越大和体积越大也能最大化效率和温度。









PCB画板设计::

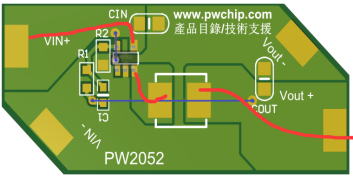

1,  如下图,电源输入到输出,红线的,线要粗,要宽。电感和IC LX脚部分要短而宽,也要注意到电感是发热源,需要注意散热处理。

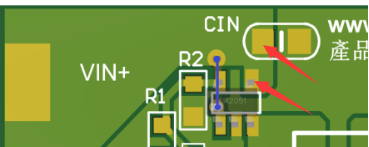

2,如下图,输入电容C2 要尽量靠近芯片PW2052的4 VIN 输入脚

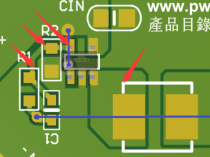

3,如下图,反馈电阻R1,R2 需要尽量靠近芯片PW2052的5 FB 反馈脚,并远离电感电感和IC LX 脚部分的开关电路,即PW2052芯片的3 LX







4,PW2052芯片在工作时,带载过大时芯片本身也是发热源之一,IC底部可以多打孔等其他散热处理。

5,如下图:输入电容和输出电容接GND 的画板也需要注意,不要先从电感底部经过或者单独,再回到GND
