1V转3V电路图
- 2020-11-05 10:58:00
- admin 原创
- 779
1V升5V,输出100MA升压IC
1V升5V芯片,IC外围简单
1V升5V模块芯片,功耗低
1V升压5V芯片,外围仅3个元件
1V升压5V模块芯片,大电流
1V升压5V,稳压芯片
1V转5V芯片,功耗低,电流大
1V转5V电路图,100MA输出
PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压可选固定输出值,从 3.0V 至 5.0V 的固定输出电压.

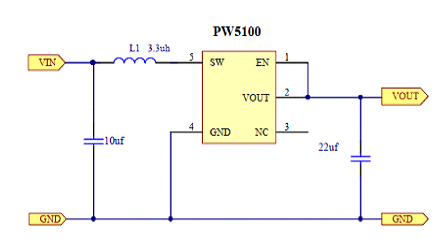

PW5100 仅需要三个外围元件,就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz, 支持小型的外部电感器和输出电容器, 同时又能保持超低的静态电流,实现最高的效率。
产品特点
最大效率可达: 95%
超低启动电压: 0.7V
宽输入电压范围: 0.7V~ 5.0V
输出电压范围可选: 3.0V~ 5.0V
静态电流: 10uA
最大开关电流:1.5A
应用范围
1~ 3 节碱性电池或镍氢电池供电应用
蓝牙耳机充电仓、数码相机
LED 灯、血压计、遥控玩具
