15V降压3.3V，18V降压3.3V电源芯片

  15V降压 3.3V电源芯片， 18V降压 3.3V电源芯片， 15V降压 3.3V降压芯片， 18V降压 3.3V降压芯片， 15V降压 3.3V稳压芯片， 18V降压 3.3V稳压芯片。

     15V和 18V供电电压输入，降压降压 3.3V的电源电路和芯片选择。首先需要由于 15V和 18V电压在开关动作时，或者拔插动作时，会产生浪涌（电火花）输入瞬间的尖峰电压，一般是输入电压的 2倍左右。

如果芯片耐压不够宽，或者输入瞬间尖峰电压不吸收掉，瞬间的高压打到了芯片，芯片容易出现损坏不良的现象，一般吸收电路有： 1是 TVS管， 2是加电解电容， 3， RC电路等等。

常用的是 TVS管和加电解电容的方式更多。

15V和 18V降压 3.3V有两种解决方案 : 1,LDO 线性稳压方案， 2,DC-DC降压方案

1,LDO线性稳压方案

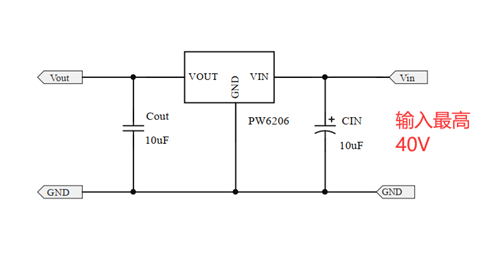

15V和 18V输入，通过下面的型号列举，我们可以选择有两款，一是 PW6206，二是 PW8600，输出电压是固定的：有 5V， 3.3V,3V选择。封装是 SOT23-3封装。

输入电压

输出电压

输出电流

静态功耗

封装

PW6566

1.8V～ 5.5V

1.2V～ 5V多

250mA

2uA

SOT23-3

PW6218

4V～ 18V

3V,3.3V,5V

100MA

3uA

Sot23-3

PW6206

4.5V～ 40V

3V,3.3V,5V

150MA

4.2uA

Sot23/89

PW8600

4.5V～ 80V

3V,3.3V,5V

150MA

2 uA

Sot23-3

2,DC-DC降压方案

DC-DC

降压产品        输入电压        输出电压        输出电流        频率        封装

PW2057         2.0V～ 6.0V    3.3V,1.8V,1.2V  0.7A       1.5MHz   SOT23-5

PW2058         2.0V～ 6.0V    1V～ 5V      0.8A    1.5MHz   SOT23-5

PW2051         2.5V～ 5.5V    1V～ 5V      1.5A    1.5MHz   SOT23-5

PW2052         2.5V～ 5.5V    1V～ 5V      2.0A    1.0 MHz         SOT23-5

PW2053         2.5V～ 5.5V    1V～ 5V      3.0A    1.0 MHz         SOT23-5

PW2162         4.5V～ 16V     1V～ 15V           2A     600KHZ        SOT23-6

PW2163         4.5V～ 16V     1V～ 15V           3A     600KHZ        SOT23-6

PW2205         4.5V～ 20V     1V～ 15V           5A     340KHZ        SOP8-EP

PW2312         4.0V～ 30V     1V～ 28V          1.2A    1.4 MHz        SOT23-6

PW2330         4.5V～ 30V     1V～ 28V           3A     130KHz   SOP8

PW2431         4.5V～ 40V     1V～ 30V           3A     340KHz   SOP8-EP

PW2558         4.5V～ 55V     1.25V～ 30V 0.8A    1.2MHz        SOT23-6

PW2608         5.5V～ 60V     1.5-30V      0.8A    0.3-1Mhz  SOP8-EP

PW2815         4.5V～ 80V     1.5V～ 30V   1.5A    400KHZ        SOP8-EP

PW2906         12V～ 90V        1.25V～ 20V 0.6A    150KHZ         SOP8-EP

PW2902         8V～ 90V     5V～ 30V            2A     140KHZ   SOP8-EP

PW2153         8V～ 140V        5V～ 30V            4A     140KHZ   SOP8

DC-DC降压芯片的选择也有很多，以 PW2312开始，往后的型号都可以， PW2205输入电压最大值太接近了，适用于 15V，不适合 18V.

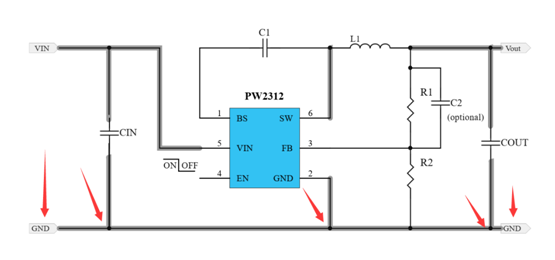

PW2312是一颗 DC-DC同步降压降压换器芯片，输入电压范围 4V-30V，最大负载电流 1.2A，可调输出电压，频率 1.4MHZ高频率，可采用贴片电感，节省空间，采用 SOT23-6封装形式。

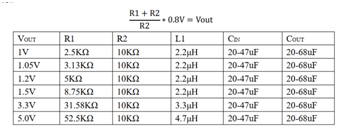

R1,R2为反馈电阻，通过两个电阻的阻值来调输出电压。

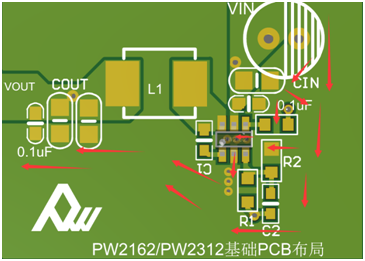

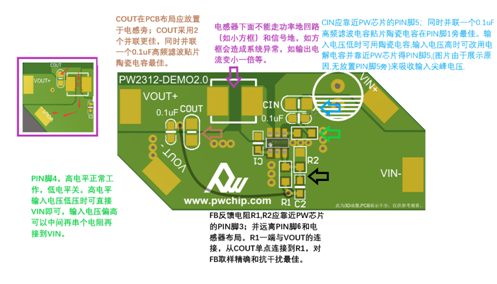

•       初接触电源设计工程师，在设计时往往忽略了功率地的回路和布线，如下图箭头处， VIN的 GND， CIN的 GND端， COUT的 GND端和 VOUT的 GND端和 PW芯片的 GND脚，这 5点，布线要宽的同时，回路连接不宜七绕八绕，要宽和直接。 CIN,COUT过孔时，也需要多打孔，布线宽。
