9V降压3.3V，12V降压3.3V的DC-DC降压芯片
- 2020-11-02 13:39:00
- admin 原创
- 1268
9V降压 3.3V,12V降压 3.3V给 MCU供电，要求输出电压稳定，低纹波等， 9V降压 3.3V,12V降压 3.3V降压到 1A,2A,3A的大电流降压电路芯片， DC-DC降压芯片虽然在静态功耗上比 LDO大很多倍，但是 LDO线性稳压的特点，所以 LDO不适合 100MA以上应用，建议用 DC-DC降压方案。
DC-DC降压芯片方案的优势，在于能量的降压换效率上，由于 DC-DC降压换效率高，普遍 90%左右。在大电流输出功率时， DC-DC做到了 LDO无法取代的地步。
LDO线性稳压，由于能量降压换效率在 60%左右，能量的损耗就表现在温度上了，降压换成了热量，通过芯片来挥发。
PW2162是一颗 DC-DC同步降压降压换器芯片，输入电压范围 4.5V-16V，最大负载电流 2A，可调输出电压，频率 600kHZ高频率，可采用贴片电感，节省空间，采用 SOT23-6封装形式。
PW2162是一颗高效率，高集成的 2A同步整流降压降压换器， PW2162可在宽输入电压范围工作： 4.5V-16V，可调输出电压，内部集成了 MOS管整流，节省了外部肖特基二极管，效率也得到提高。

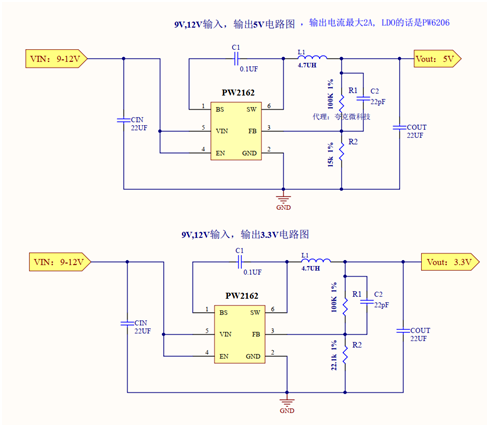

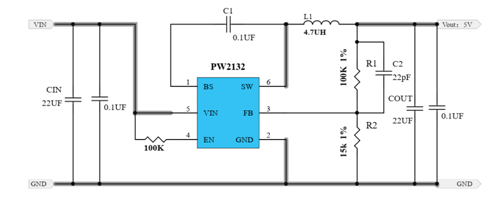

PW2162典型应用电路图

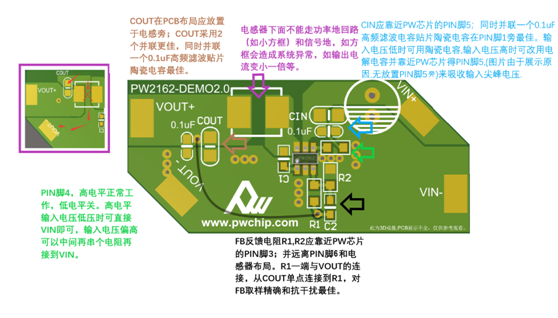

PW2162的 PCB布局设计建议：
同时 PW2163的输入电压最大可以 3A,脚位和电路是和一样的。

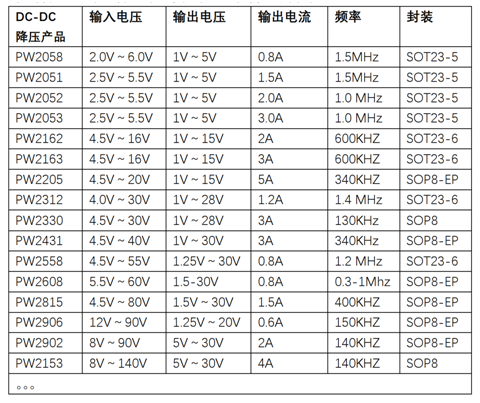

PW2312是一颗 DC-DC同步降压降压换器芯片，输入电压范围 4V-30V，最大负载电流 1.2A，可调输出电压，频率 1.4MHZ高频率，可采用贴片电感，节省空间，采用 SOT23-6封装形式。

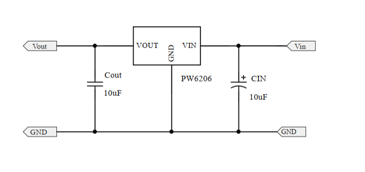

LDO线性方案：
|
。。。 |
|||||
|
LDO产品 |
输入电压 |
输出电压 |
输出电流 |
静态功耗 |
封装 |
|
PW6566 |
1.8V～ 5.5V |
1.2V～ 5V多 |
250mA |
2uA |
SOT23-3 |
|
PW6218 |
4V～ 18V |
3V,3.3V,5V |
100MA |
3uA |
Sot23-3 |
|
PW6206 |
4.5V～ 40V |
3V,3.3V,5V |
150MA |
4.2uA |
Sot23/89 |
|
PW8600 |
4.5V～ 80V |
3V,3.3V,5V |
150MA |
2 uA |
Sot23-3 |
从上表个来看，最合适的是 PW6218； ，但是 12V和 18V的电压接近，可以选用更宽范围的 LDO，如 PW6206来进行演兵等。
