3.3V降压 1.5V和 3V降压 1.5V的电源芯片和电路图，有 1A,2A,3A和几百 MA的 LDO等多种选择。
3.3V和 3V都是属于常规低压，要降压成稳压 1.5V输出，只需要选择一个合适的芯片即可，如 LDO稳压 IC，适合几百 MA，功率小的应用需求上面，因为 LDO特点就是效率低，但是外围简单和静态电流低，效率低就无法做大电流输出。大电流需要用到 DC-DC降压芯片来完成。
常见的 3.3V和 3V降压 1.5V的 LDO可以用 PW6566芯片， DC-DC降压芯片就有很多选择了： PW2058(0.8A), PW2051(1.5A), PW2052(2A), PW2053(3A)。降压芯片的效率普遍都是 90%以上，工作时电路损耗能量低， IC发热量也少。
|
DC-DC 降压产品 |
输入电压 |
输出电压 |
输出电流 |
频率 |
封装 |
|
PW2058 |
2.0V～ 6.0V |
1V～ 5V |
0.8A |
1.5MHz |
SOT23-5 |
|
PW2051 |
2.5V～ 5.5V |
1V～ 5V |
1.5A |
1.5MHz |
SOT23-5 |
|
PW2052 |
2.5V～ 5.5V |
1V～ 5V |
2.0A |
1.0 MHz |
SOT23-5 |
|
PW2053 |
2.5V～ 5.5V |
1V～ 5V |
3.0A |
1.0 MHz |
SOT23-5 |
|
PW2162 |
4.5V～ 16V |
1V～ 15V |
2A |
600KHZ |
SOT23-6 |
|
PW2163 |
4.5V～ 16V |
1V～ 15V |
3A |
600KHZ |
SOT23-6 |
|
PW2205 |
4.5V～ 20V |
1V～ 15V |
5A |
340KHZ |
SOP8-EP |
|
PW2312 |
4.0V～ 30V |
1V～ 28V |
1.2A |
1.4 MHz |
SOT23-6 |
|
PW2330 |
4.5V～ 30V |
1V～ 28V |
3A |
130KHz |
SOP8 |
|
PW2431 |
4.5V～ 40V |
1V～ 30V |
3A |
340KHz |
SOP8-EP |
|
PW2558 |
4.5V～ 55V |
1.25V～ 30V |
0.8A |
1.2 MHz |
SOT23-6 |
|
PW2608 |
5.5V～ 60V |
1.5-30V |
0.8A |
0.3-1Mhz |
SOP8-EP |
|
PW2815 |
4.5V～ 80V |
1.5V～ 30V |
1.5A |
400KHZ |
SOP8-EP |
|
PW2906 |
12V～ 90V |
1.25V～ 20V |
0.6A |
150KHZ |
SOP8-EP |
|
PW2902 |
8V～ 90V |
5V～ 30V |
2A |
140KHZ |
SOP8-EP |
|
PW2153 |
8V～ 140V |
5V～ 30V |
4A |
140KHZ |
SOP8 |
|
。。。 |
|||||
LDO产品 输入电压 输出电压 输出电流 静态功耗 封装
PW6566 1.8V～ 5.5V 1.2V～ 5V多 250mA 2uA SOT23-3
PW6218 4V～ 18V 3V,3.3V,5V 100MA 3uA Sot23-3
PW6206 4.5V～ 40V 3V,3.3V,5V 150MA 4.2uA Sot23/89
PW8600 4.5V～ 80V 3V,3.3V,5V 150MA 2 uA Sot23-3

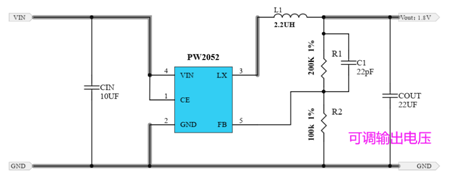

DC-DC降压芯片电路图：
PW2052是一颗 DC-DC同步降压降压换器芯片，输入电压范围 2.5V-5.5V,，最大负载电流 2A，可调输出电压，频率 1.0MHZ高频率，可采用贴片电感，节省空间，采用 SOT23-5封装形式。
PW2052是一颗高效率，高频率 1MHZ的同步 DC-DC降压降压换器， 100%占空比，可调输出电压，可采用贴片电感，节省空间。 PW2052采用 SOT23-5的便捷封装型号，更适合与小型空间有限制的产品。
PW2058和 PW2051， PW2052,PW2053四款的脚位是 PIN对 PIN的，能在同个 PCB布局板子上，灵活切换不同功率输出的电路系统来进行测试和验证，很大方便了工程师的前期测试和开发时间。

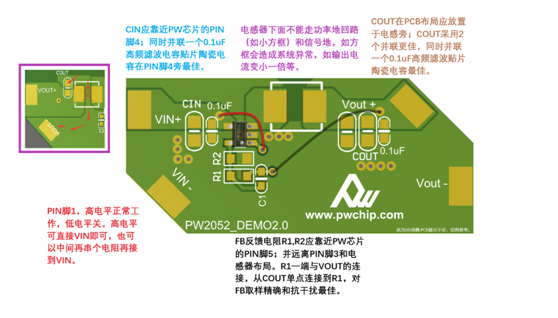

PW205X的 PCB设计建议和 PCB布局图片和建议。和典型应用电路图
LD
O线性
稳压电路图：
PW6566
系列是使用
CMOS 技术开发的低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。
PW6566
系列采用
SOT-23-3L环保材质封装。
.
PW6566 系统采用固定输出电压： 3.3V,3V,2.8V,2.5V,1.8V， 1.5V,1.2V等
